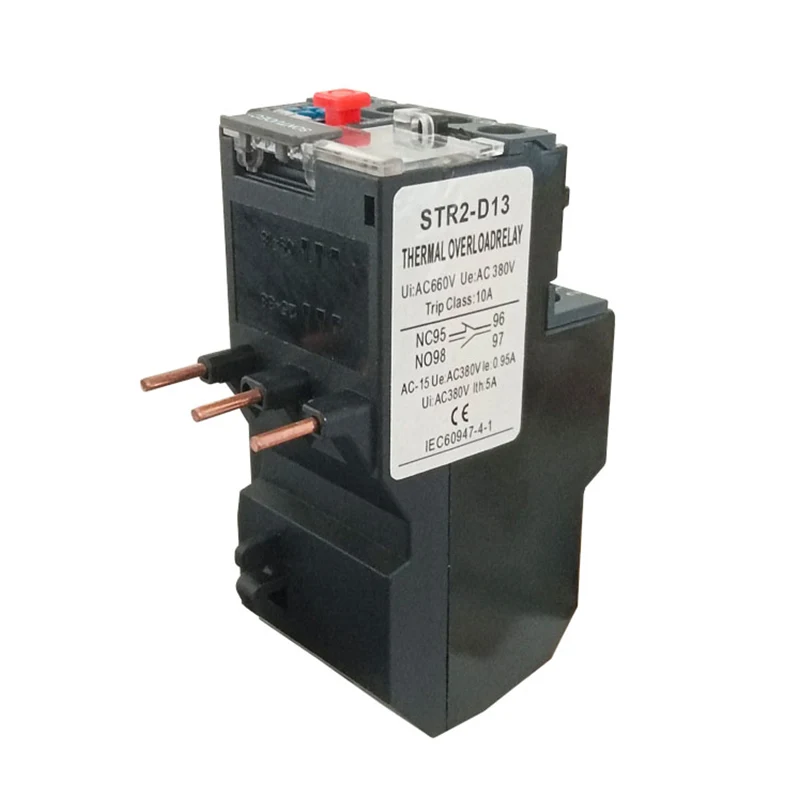

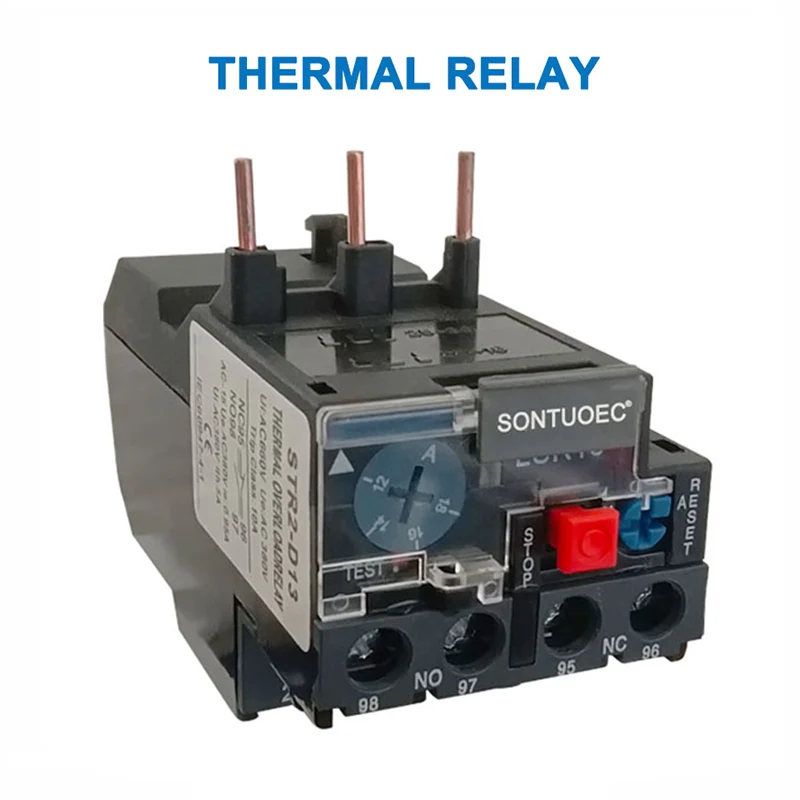

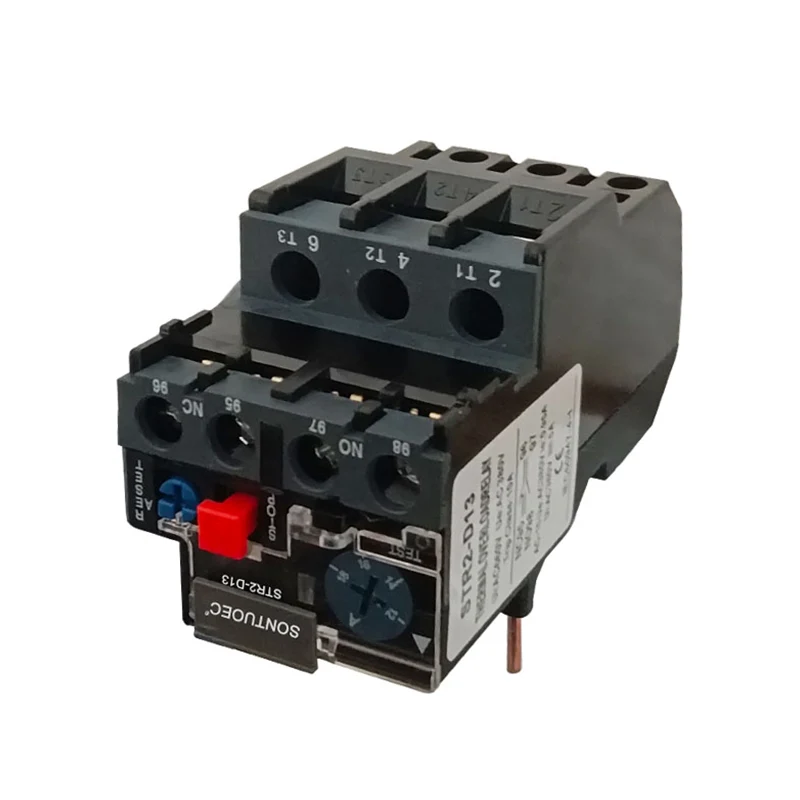

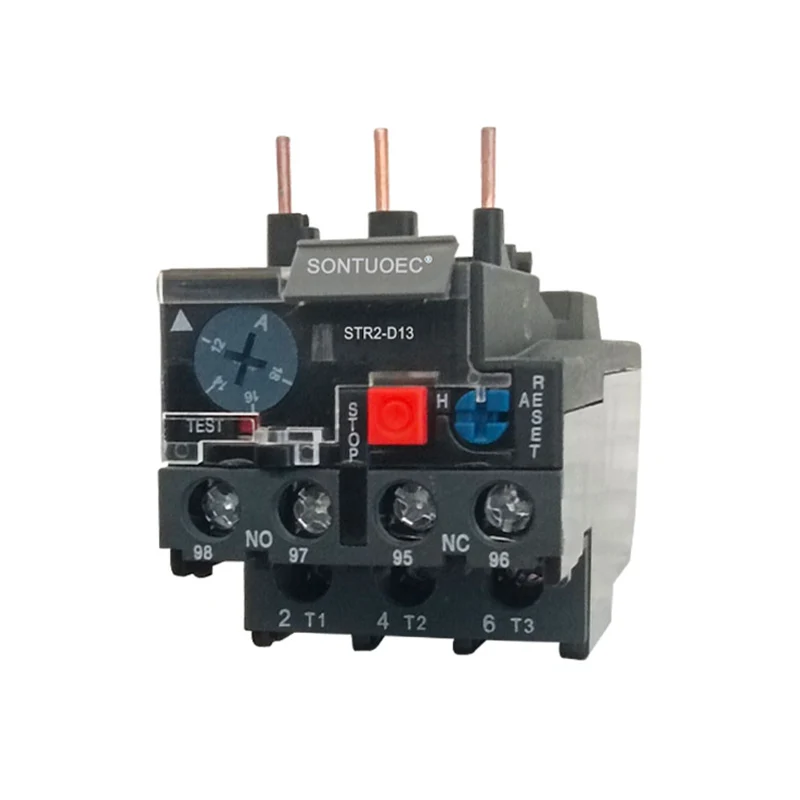

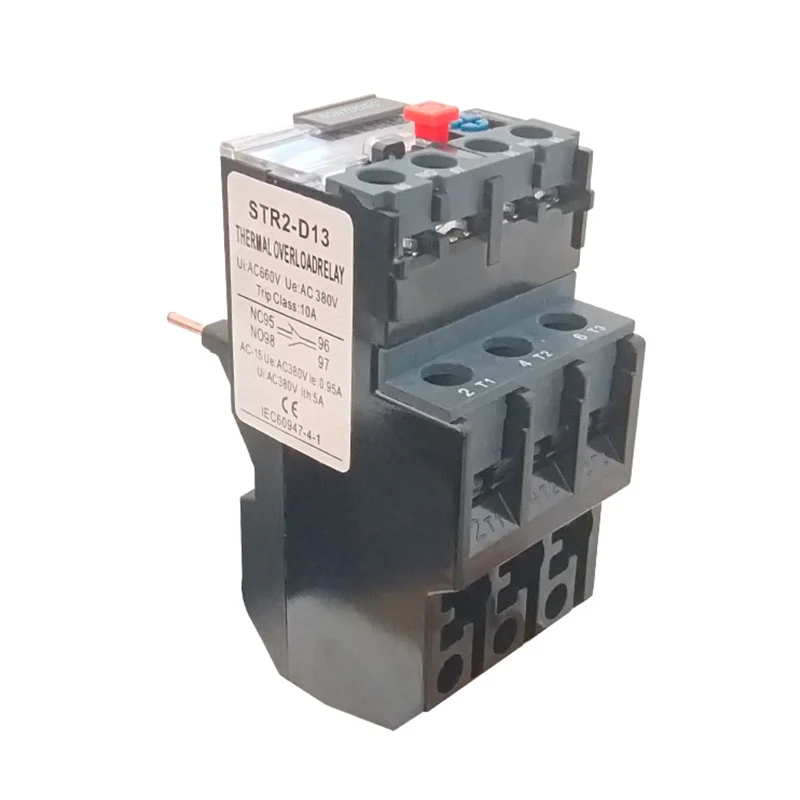

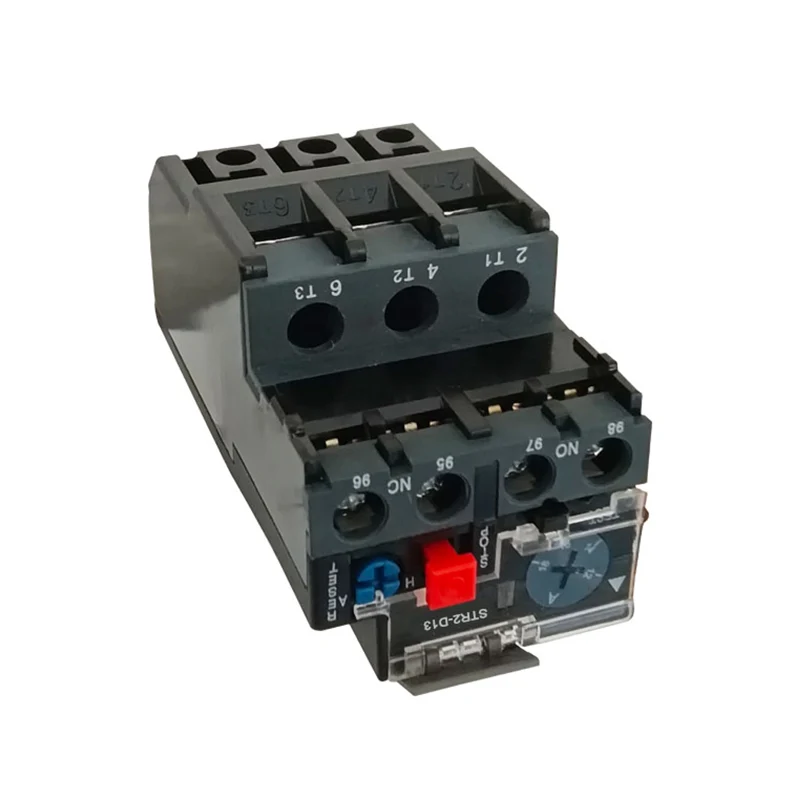

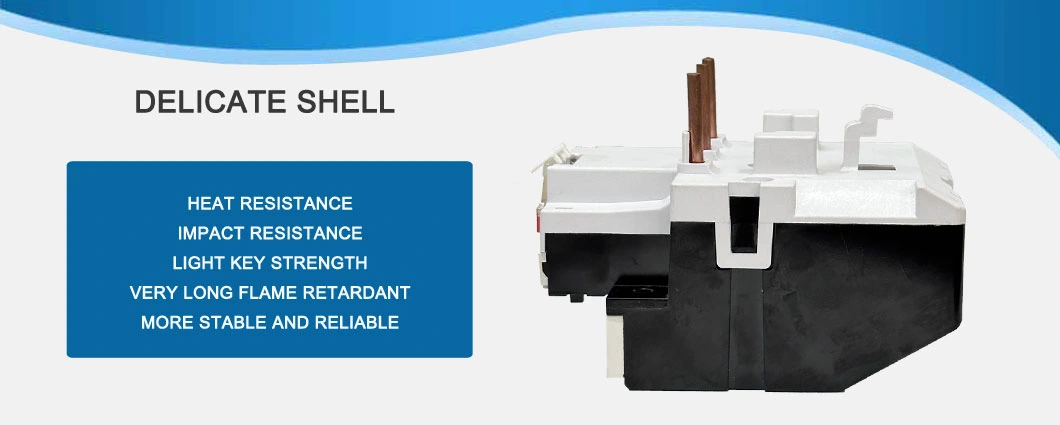

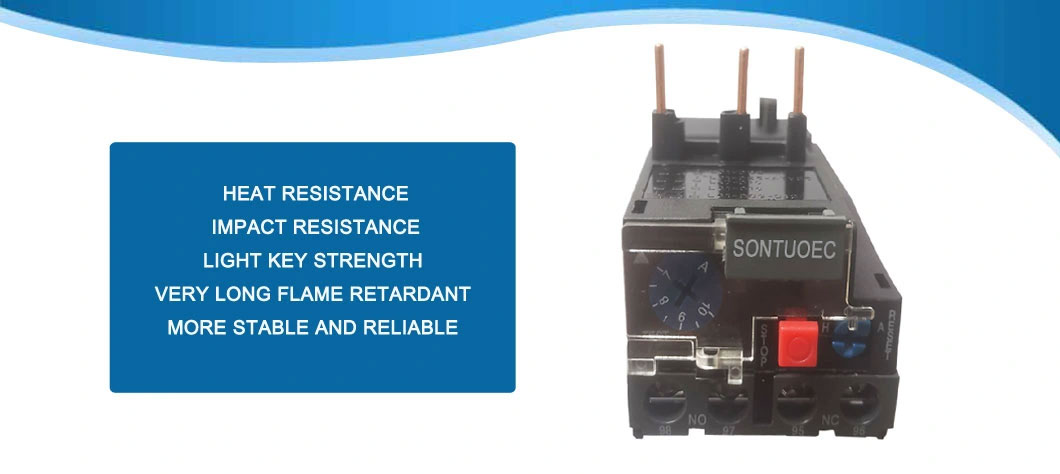

STR2-D13 Теплова реле

Технічні умови:

Основні технічні параметри

Композиція та структура

Термічна реле STR2-D13 в основному складається з нагрівального елемента, біметалу, контактів та набору механізму передачі та регулювання. Серед них нагрівальний елемент - це шматок опору дроту з невеликим значенням опору, який з'єднаний послідовно в основному ланцюзі двигуна, який повинен бути захищений; Біметальний лист виготовлений з двох видів металевих листів з різними коефіцієнтами теплового розширення, перегорнутим і натиснутим разом, і коли електричний струм проходить через нагрівальний елемент, біметальний лист буде зігнутий через тепло.

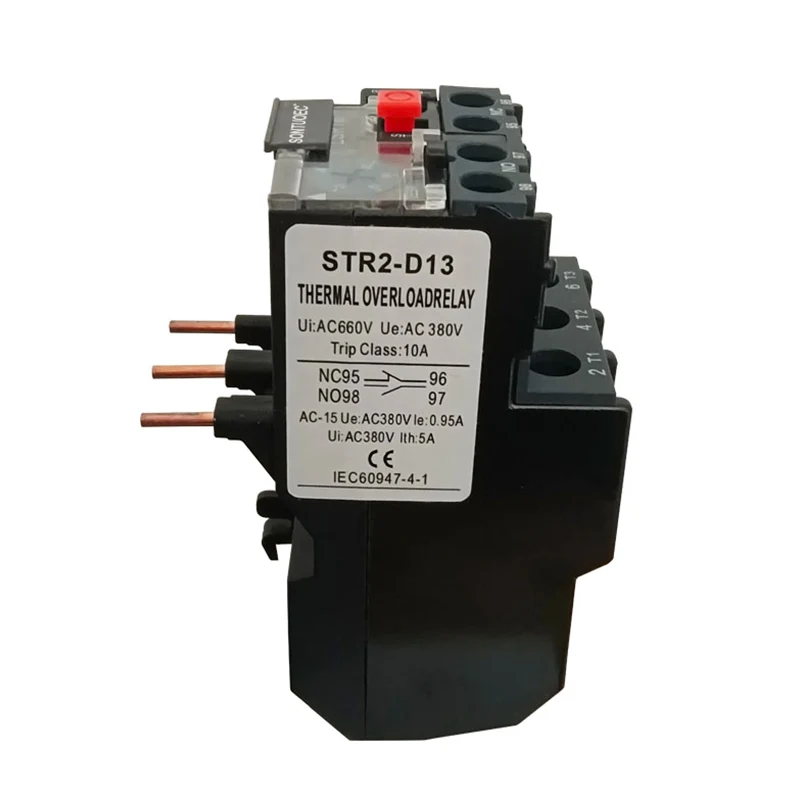

Технічні параметри

Основні технічні параметри теплової реле STR2-D13 включають номінальну напругу, номінальний струм, номінальну частоту та діапазон струму випрямлення. Серед них номінальна напруга відноситься до найвищого значення напруги, що теплова реле STR2-D13 може працювати нормально, як правило, 220 В, 380 В, 600 В тощо; Оцінений струм відноситься до струму через теплову реле STR2-D13; Оцінка частоти, як правило, розроблена відповідно до 45-62 Гц; Діапазон рейтингового струму описує взаємозв'язок між часом дії теплової реле STR2-D13 та квадратом струму, обернено пропорційним за умови певного струму.

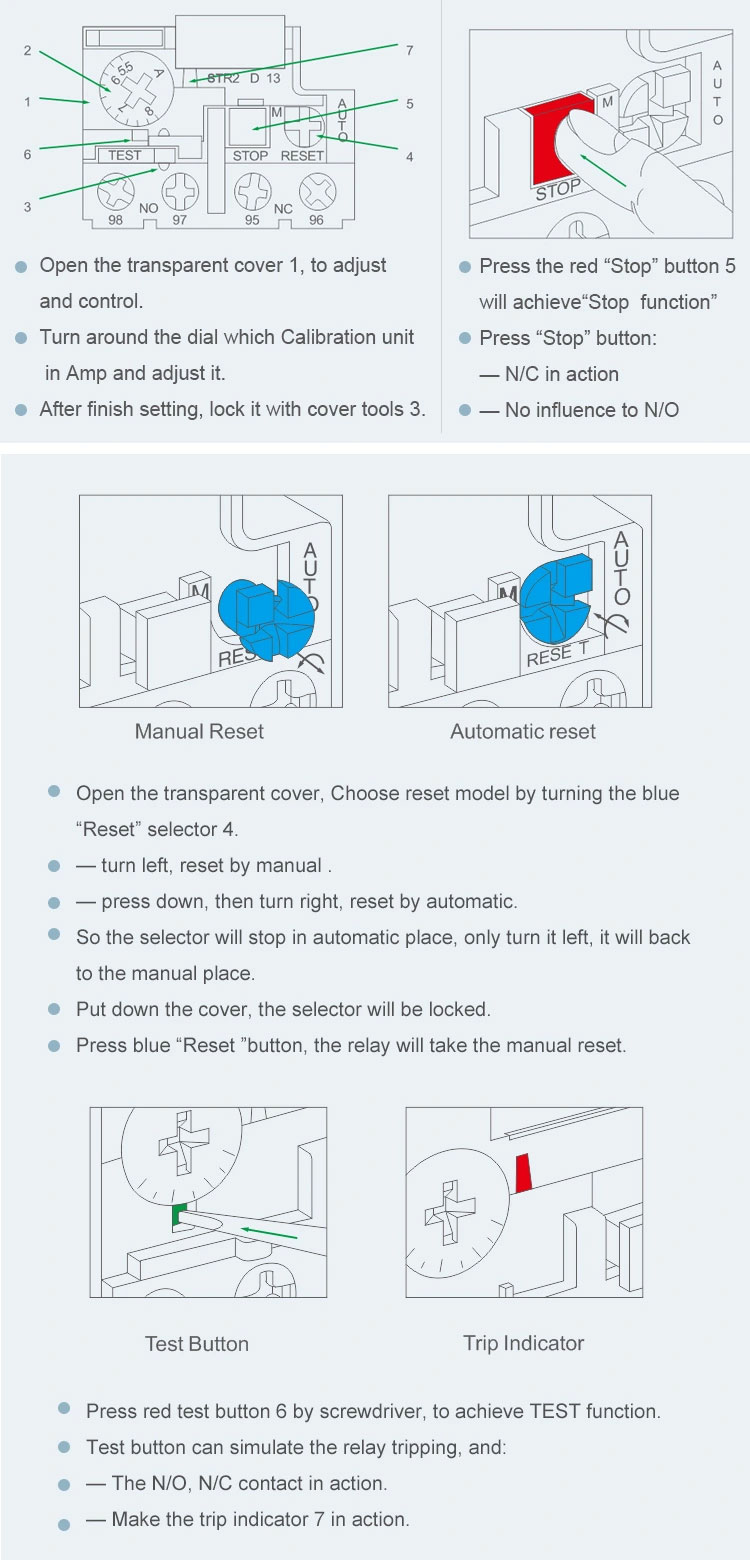

Характеристики роботи

Операційні характеристики теплової реле STR2-D13 залежать переважно від його внутрішнього біметального та нагрівального елемента. Коли двигун перевантажений, струм у обмотці збільшується, а струм через теплову реле STR2-D13 також збільшується, внаслідок чого біметал піднімається до більш високої температури і згинання більшою мірою, тим самим штовхаючи з'єднувальний стрижень у дію та відключаючи схему управління. Після того, як теплова реле STR2-D13 буде спрацьована, біметал потребує періоду охолодження, перш ніж його можна скинути.

Роль та застосування

Теплові реле STR2-D13 в основному використовуються для захисту електродвигунів від несправностей, таких як перевантаження, фазові розриви та незбалансовані трифазні джерела живлення. У ланцюгах двигунів теплові реле STR2-D13 є найбільш ефективними при використанні спільно з вимикачами із захистом від короткого замикання. Крім того, для захисту від перевантаження STR2-D13 також можуть використовуватися для захисту від перевантаження іншого електричного обладнання або електричних ланцюгів.

Заходи безпеки для вибору та використання

При виборі термічних реле STR2-D13 слід проводити всебічний розгляд відповідно до номінального струму двигуна, робочого середовища, запуску струму, природи навантаження та інших факторів. Теплова реле STR2-D13 повинна бути встановлена ​​в сухій, вентильованій, некорозійній газовому середовищі та забезпечити правильність його проводки.

У ході використання робочого стану термічного реле STR2-D13 слід регулярно перевіряти, щоб забезпечити його нормальну роботу та безпеку. Якщо перевантаження двигуна несправна, щоб не легко запустити двигун, термічне реле STR2-D13 слід скинути вручну.
