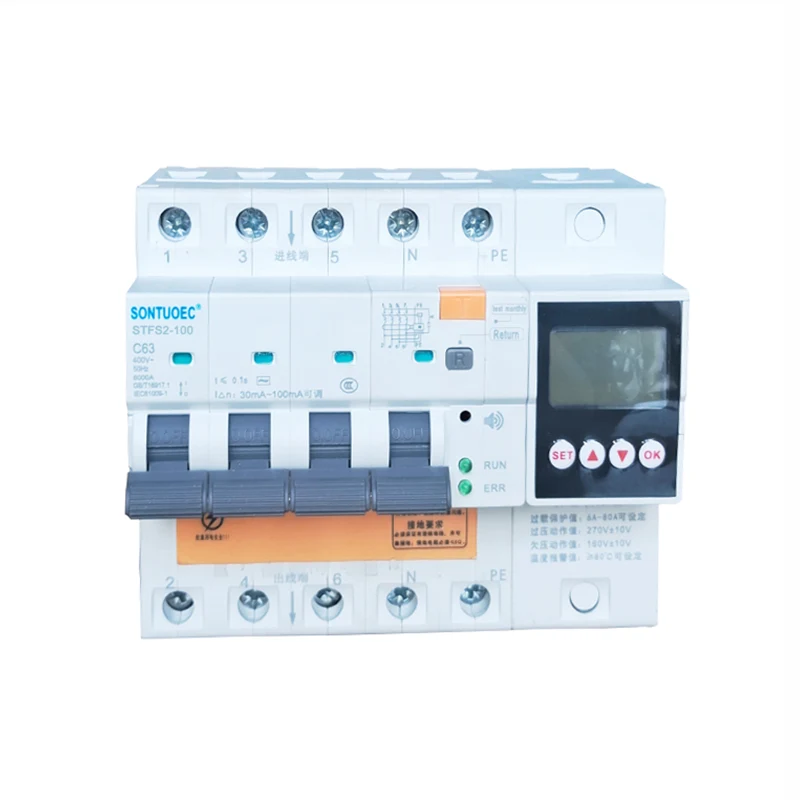

100A 2p 4p Багатофункціональний диференціальний автоматичний вимикач

STSF2-100 100A 2p 4p Multifunctional RCBO підходить для змінного струму 50/60Hz, номінального в ланцюзі з напругою 230V-400V і номінальним струмом 100A, коли людину вражає електричним струмом або витік електроенергії. Коли витік, перенапруга та низька напруга досягають встановлених значень, автоматичний вимикач залишкового струму може швидко спрацювати за дуже короткий проміжок часу та швидко відключити джерело живлення. Коли контрольована температура автоматичного вимикача захисного відключення досягає заданого значення, контрольний провід заземлення не підключається. При підключенні виріб видає звуковий сигнал, щоб захистити безпеку персоналу та електричного обладнання, і його можна уникнути Запобігайте пошкодженню обладнання через перенапругу в електромережі. Має функції захисту від перевантаження, короткого замикання, витоку, перенапруги Функції захисту від зниженої напруги та перегріву також можна використовувати для періодичного вмикання та вимикання електричних пристроїв за звичайних обставин Освітлювальні схеми, особливо придатні для систем розподілу промислового та комерційного освітлення. Продукт має невеликий об'єм, компактну структуру та кращу економічну ефективність, ніж інші аналогічні продукти. Має гарний зовнішній вигляд, Висока відключаюча здатність робить його хорошим вибором для розподілу електроенергії в домашніх умовах. Цей продукт відповідає стандартам GB/T 16917.1 і IEC 61009-1 і отримав сертифікат CE.

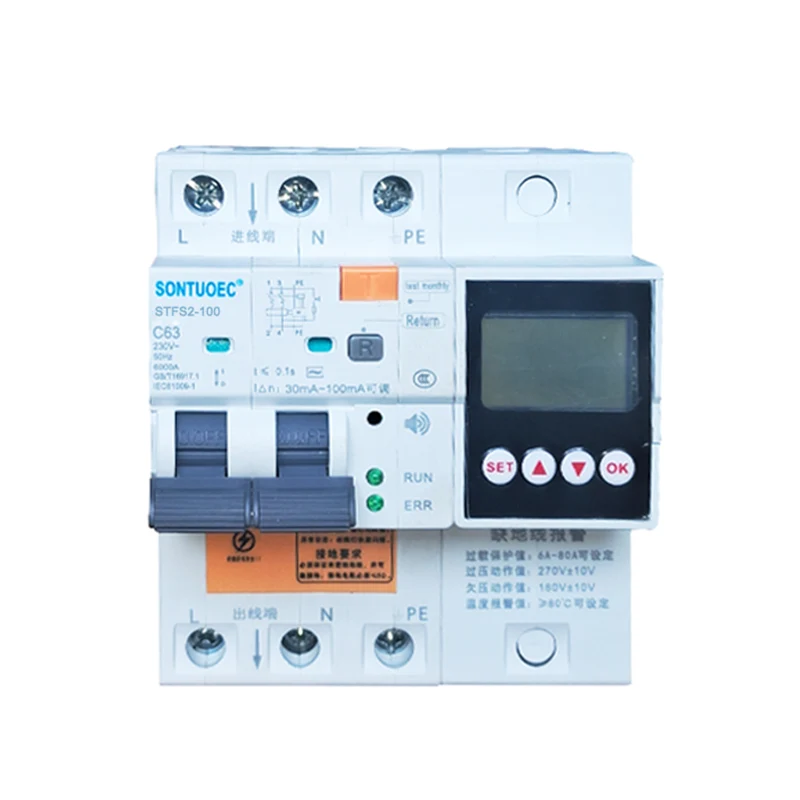

Модель:STFS2-100

Надіслати запит

Опис продукту

Модель	STFS2-100 Електричний тип
Характеристики залишкового струму	AC
Стандартний	IEC/EN 61009-1
Номінальна чутливістьl△n	0,03,0,1,0,3
Полюс №	Полюс: 1P+N+PE; 3P+N+PE
Номінальний струм (A)	6А,10А,16А,20А,25А,32А, 40А,63А,80А,100А
Номінальна напруга (В)	240/415 В; 230/400 В
Номінальний залишковий робочий струм	10ма,30ма,100ма,300ма,500ма
Номінальний умовний залишковий КЗ поточний	6KA
Електромаханічна витривалість	понад 4000 циклів
ФУНКЦІЯ:	захист від протікання, Захист від струму перевантаження, захист від короткого замикання, захист від напруги, захист від перенапруги, Номінальний струм / напруга регулюється, Температурний захист, Сигналізація потрапляння води тощо.

ТЕМПЕРАТУРА НАВКОЛИШНЬОГО ПОВІТРЯ:

1. Температура навколишнього повітря має бути не нижче -5 1С, не вище +40 С, а середньодобове значення не вище +35 С.

2. Висота над рівнем моря: висота місця установки не повинна перевищувати 2000 м.

3.Атмосферні умови

Повітря чисте, при максимальній температурі +40 °С відносна вологість повітря не перевищує 50%. Більш висока відносна вологість допускається при більш низьких температурах, наприклад при +20 C,

Відносна вологість не повинна перевищувати 90%. Через випадкову помірну конденсацію, спричинену змінами температури, слід звернути увагу на вжиття відповідних заходів.

4. Категорія інсталяції Категорії інсталяції I та III

Струм і кількість полюсів

100A: це вказує на те, що RCBO розрахований на 100 ампер. Номінальний струм — це максимальне значення струму, яке може підтримувати автоматичний вимикач безперервно, не викликаючи перегріву або пошкодження.

2p, 4p: «p» тут означає кількість полюсів, тобто кількість фаз кола, до яких можна підключити автоматичний вимикач. 2p означає, що автоматичний вимикач можна підключити до двох фаз ланцюга (зазвичай пожежної та нульової), тоді як 4p означає, що він може бути підключений до чотирьох фаз ланцюга (зазвичай трифазної пожежної та нульової).

Багатофункціональний

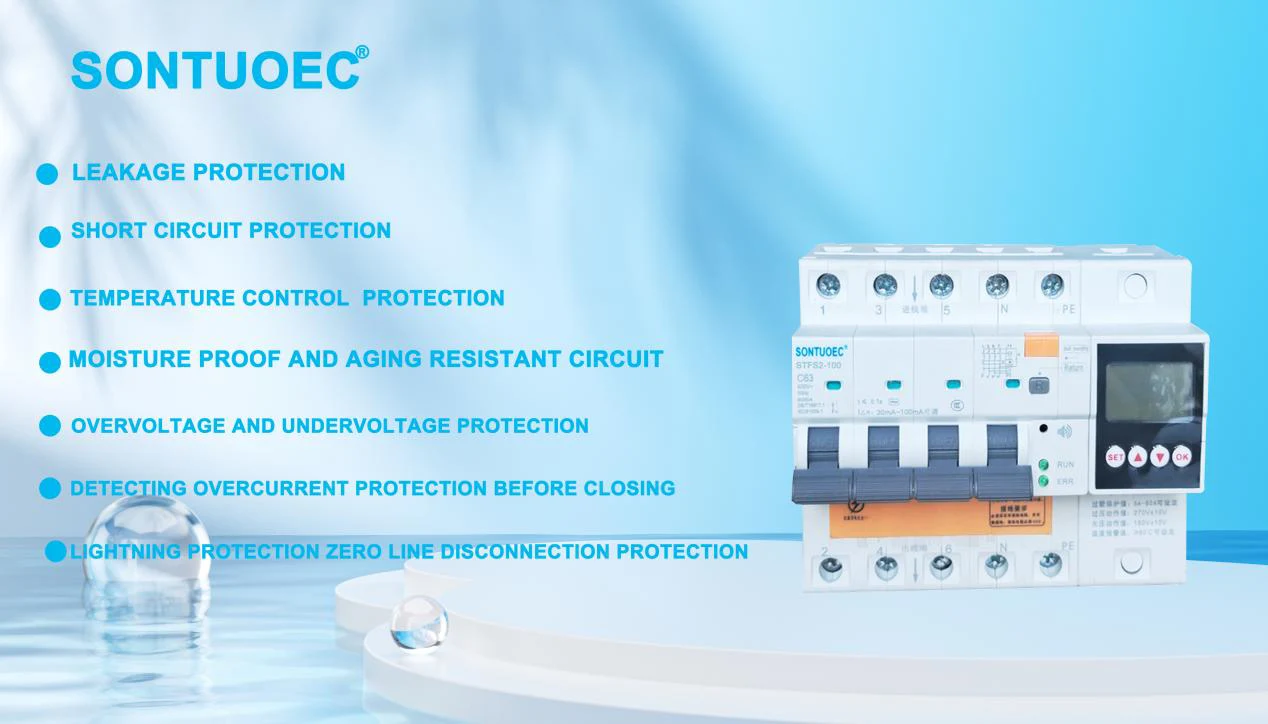

Багатофункціональний вказує на те, що цей багатофункціональний дистанційний автоматичний вимикач 100A 2p 4p оснащений різними функціями захисту. Окрім основного захисту від перевантаження та короткого замикання, він також може забезпечити захист від витоку, захист від зниженої напруги, захист від перенапруги тощо. захист від температури，Сигналізація про потрапляння води，Регульований струм і напруга。Ці засоби захисту дозволяють RCBO забезпечувати більш повний захист ланцюгів і обладнання.

100A 2p 4p Multifunctional RCBO

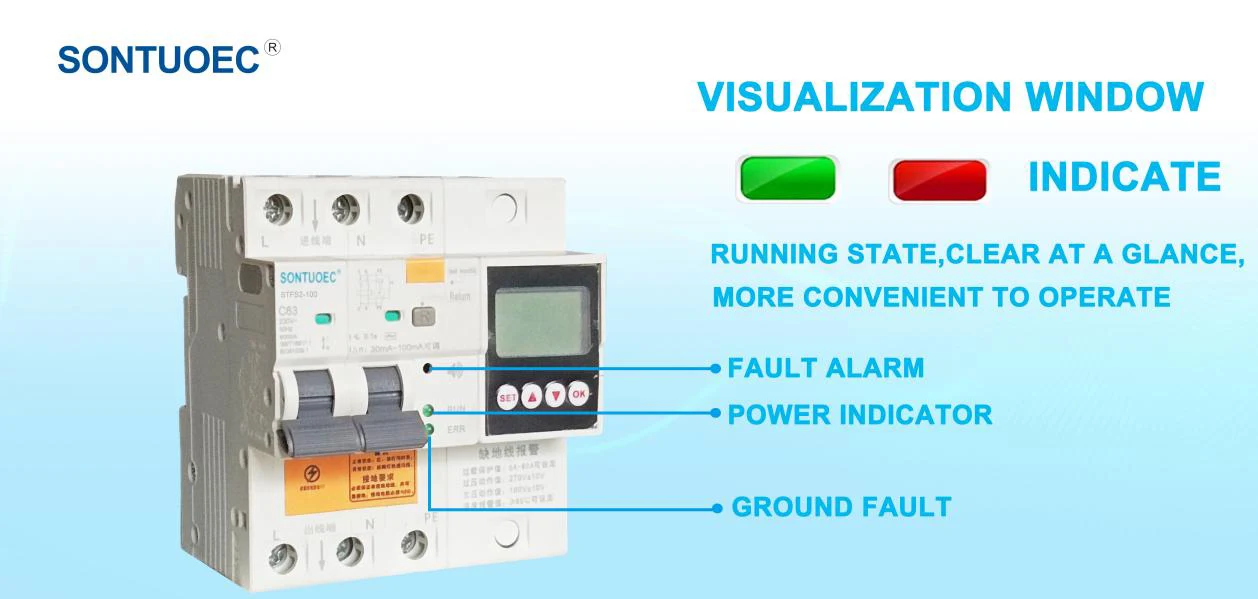

УВАГА!

Нормальний стан попередження: горить зелене світло;

Ненормальний стан: світло вимкнено

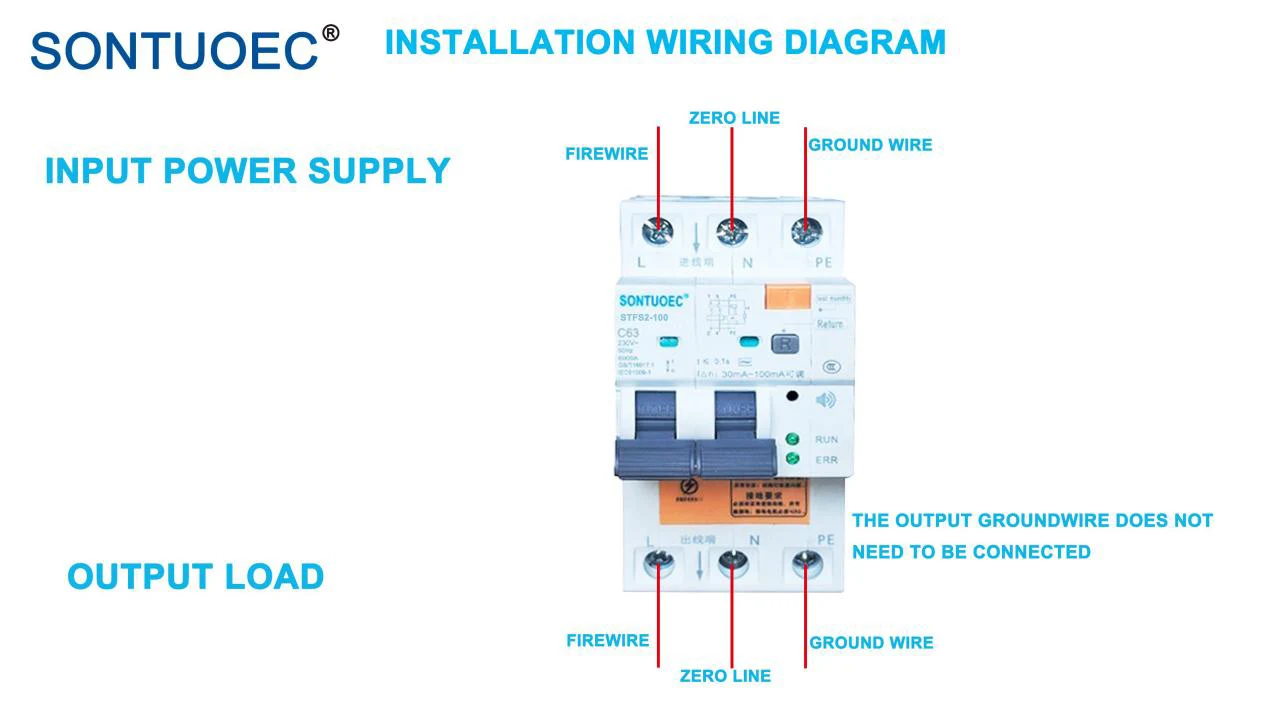

Вимоги до заземлення:

Необхідно переконатися, що є вхідний дріт заземлення та дріт заземлення, а опір заземлення має бути s 5Q!

Сценарій застосування

Оскільки RCBO має різноманітні функції захисту, його часто використовують у ланцюгах, які вимагають особистої безпеки, наприклад, електричних ланцюгах для освітлення, слабкого живлення та електричних приладів у будинках і громадських місцях. Ці місця часто характеризуються водою та вологістю, що може легко спричинити витік. Крім того, RCBO також можна використовувати в промислових електричних системах, де безпека людей є обов’язковою умовою, таких як периферійні схеми керування світлом, радарні системи та геологорозвідувальні прилади.
