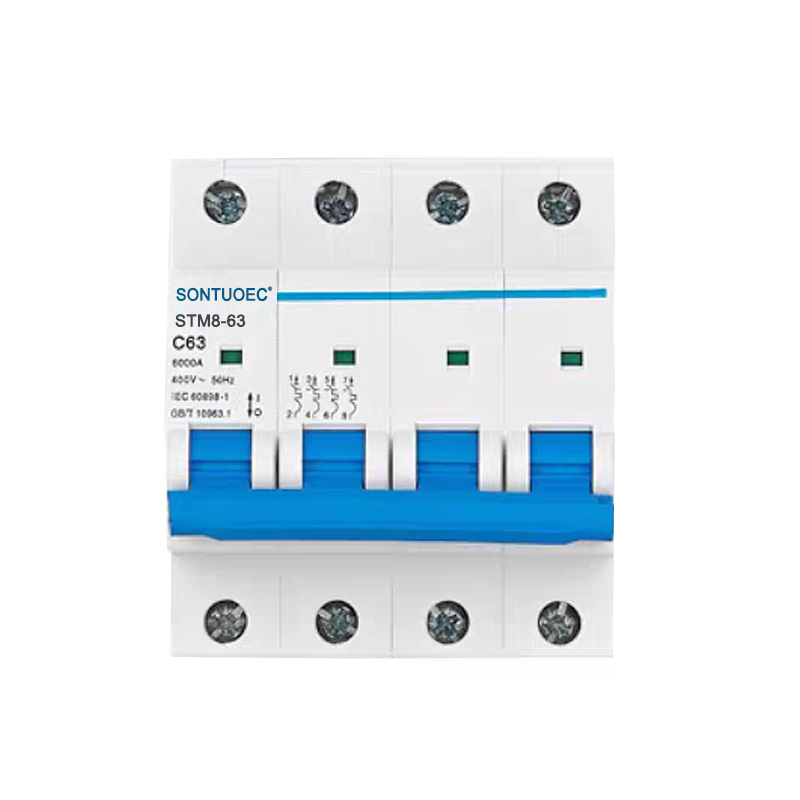

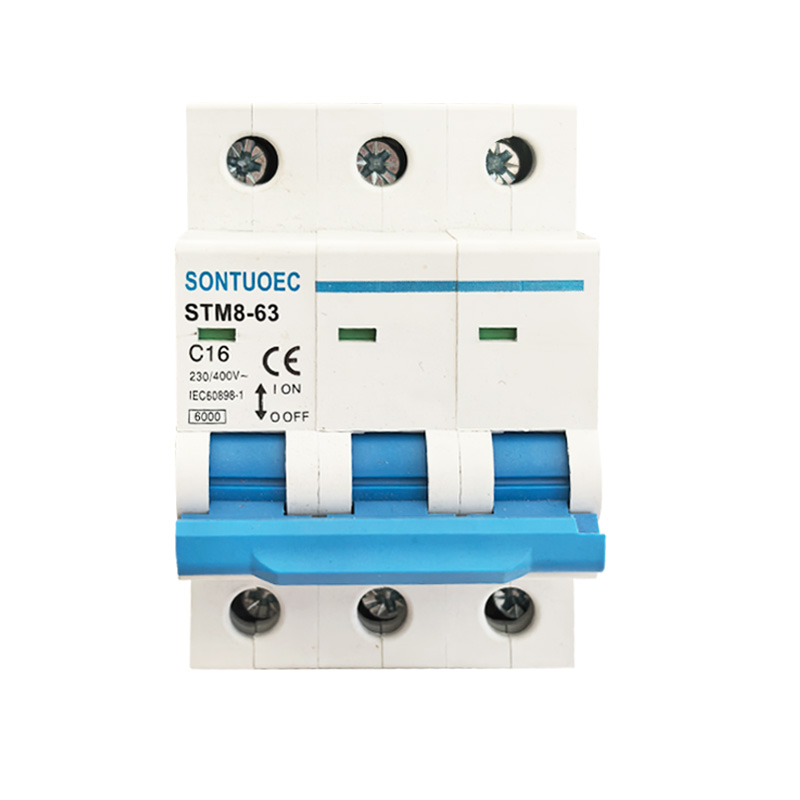

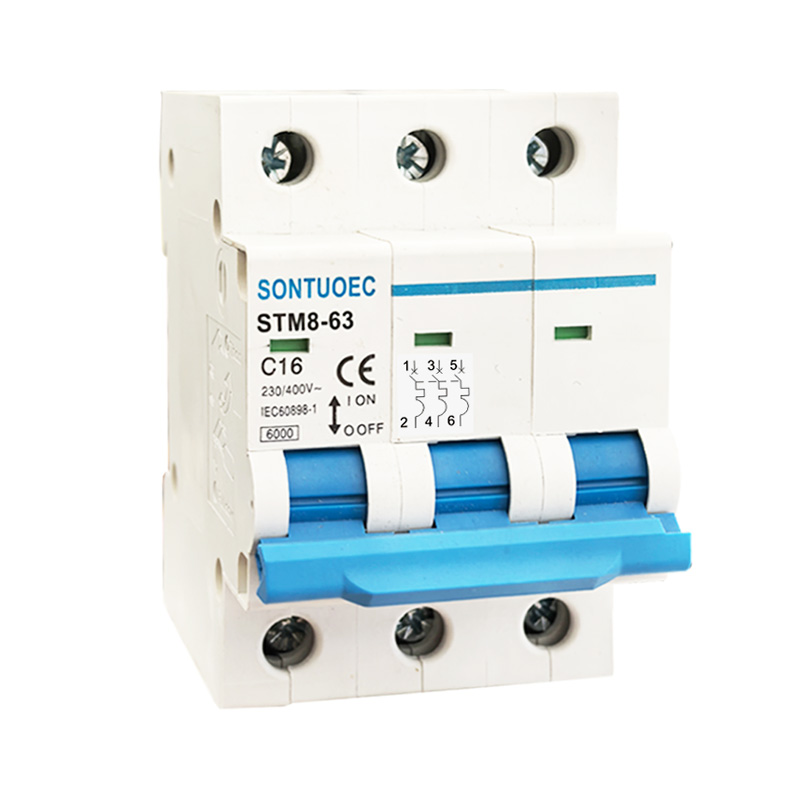

STM8-63 мініатюрний вимикач 6Ka 1p 2p 3p 4p 16a 230/400V

Sontuoec-один з китайських постачальників/виробників, що спеціалізуються на виробництві різних невеликих електричних приладів STM8-63 Мініатюрна вимикач 6Ka 1p 2p 3p 4p 16a 230/400V, має особливості вдосконаленої продуктивності, надійність, що виходить високою, зовнішній вигляд, а також його оболонка та частини-з матеріалів із стійкістю, сильна функціональна функція. Він підходить для системи живлення змінного струму 50/60 Гц, номінальної напруги 230/400 В та номінального струму до 63A. В основному застосовується в офісному будівлі, проживання, для освітлення, розподілу електроенергії та перевантаження та захисту від короткого замикання обладнання. Зазвичай він також може використовуватися як не часто перенесення системної системи. Це відповідає стандартам IEC60898-1.

Модель:STM8-63

Надіслати запит

Опис продукту

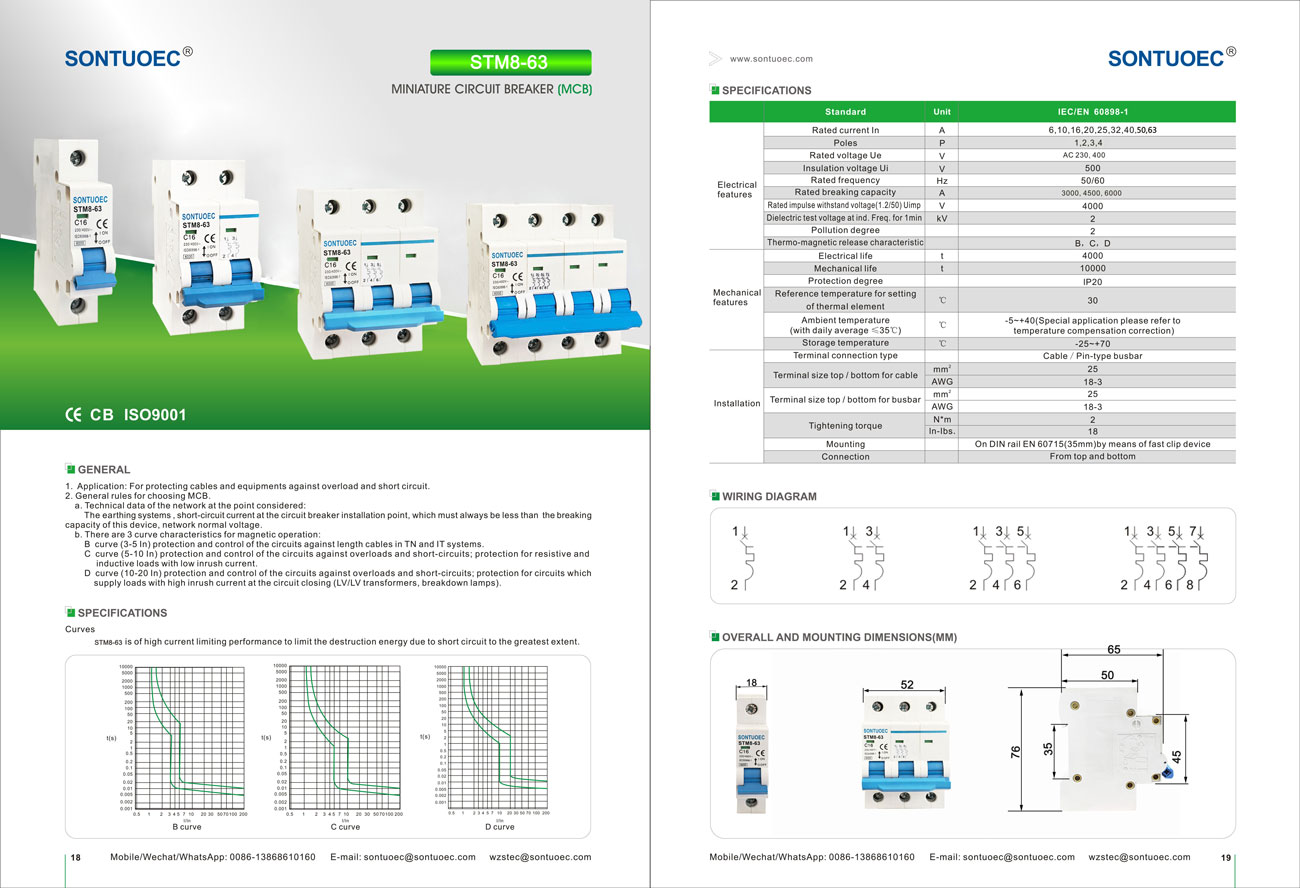

Технічні умови:

	Стандартний		IEC/EN 60898-1
Електричні особливості	Оцінений струм в	A	1,2,4,6,10,16,20,25,32,40,50,63
	Стовпи	P	1,2,3,4
	Номінальна напруга UE	V	Зміна 230, 400
	Інтерфейс із ізоляційною напругою	V	500
	Оцінка частоти	Гц	50/60
	Рейтинг зламання	A	3000, 4500, 6000
	Номінальний імпульс витримує напругу (1,2/50) UIMP	V	4000
	Діелектрична випробувальна напруга на ind.freq. Для 1 хв	KV	2
	Ступінь забруднення		2
	Характеристика термо-магнітного вивільнення		B, C, D
Механічні особливості	Електричний життя	t	4000
	Механічне життя	t	10000
	Ступінь захисту		IP20
	Еталонна температура для налаштування	ºC	30
	теплового елемента	ºC	30
	Температура навколишнього середовища	ºC	-5 ~+40 (Спеціальний Заявка, будь ласка, зверніться до
	(із середнім числом ≤35ºC)	ºC	температура Виправлення компенсації)
	Температура зберігання	ºC	-25 ~+70
Встановлення	Термінал Тип з'єднання		Кабель/шпилька шафа
	Розмір клеми Верх/Дно для кабелю	мм²	25
	Розмір клеми Верх/Дно для кабелю	Шум	18 березня
	Термінальний розмір верх/дно для шафа	мм²	25
	Термінальний розмір верх/дно для шафа	Шум	18 березня
	Затягування крутного моменту	N^*m	2
	Затягування крутного моменту	В фунтів	18

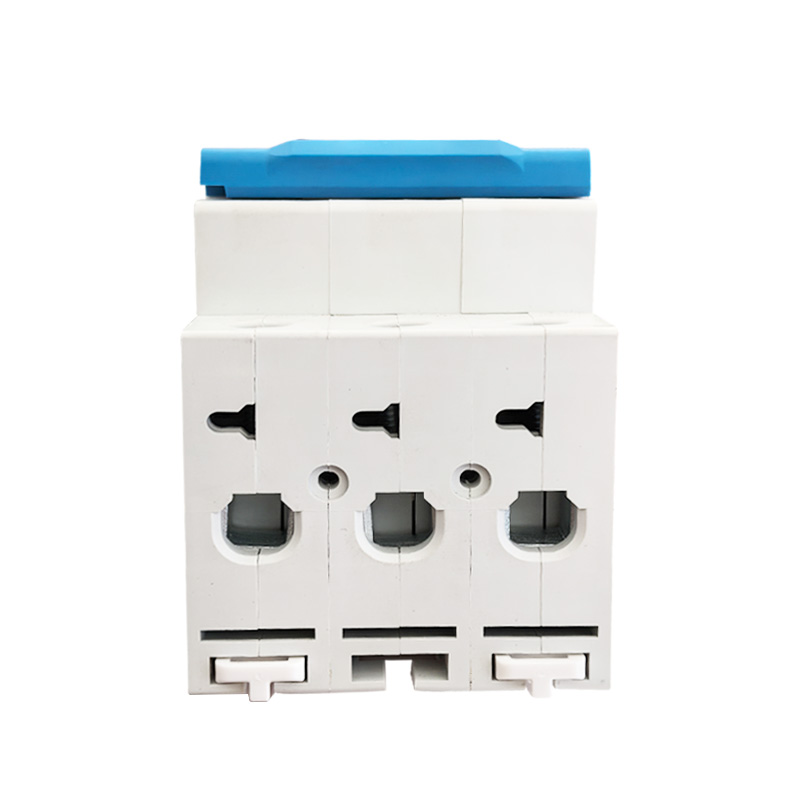

	Кріплення		на DIN RAIN EN 60715 (35 мм) за допомогою пристрою швидкого кліпу
	З'єднання		З зверху і знизу

Основні функції STB1-63 мініатюрного вимикача

1. Захист навантаження: Коли струм у ланцюзі перевищує номінальне значення MCB, мініатюрний вимикач STM8-63 6KA 1P 2P 3P 4P 16A 230/400V автоматично відрізатиме ланцюг протягом встановленого періоду часу, щоб запобігти перегріву ланцюга та обладнання.

2. Захист від закладу: Коли в ланцюзі відбувається коротке замикання, мініатюрна схема STB1-63 негайно відрізала ланцюг, щоб запобігти пошкодженню струму короткого замикання.

3. Захист для виготовлення (деякі MCB мають цю функцію): для MCB із захистом від витоку, коли в ланцюзі витік, мініатюрний вимикач STB1-63 швидко відрізає схему для захисту особистої безпеки.

Принцип експлуатації MCB

MCB зазвичай містять всередині теплового магнітного або електронного детектора поїздки, який використовується для виявлення змін струму в ланцюзі. Коли струм ненормальний, нападник запускає механізм відключення MCB, викликаючи мініатюрну схему STB1-63, швидко відрізав ланцюг.

1. Термальний магнітний нападник: Він використовує тепло, що утворюється, коли струм проходить через провідник, щоб викликати трипінг. Коли струм занадто великий, провідник нагрівається вгору, внаслідок чого біметал всередині теплового магнітного нападника згинається, тим самим викликаючи механізм відключення.

2. Електронний нападник: він використовує електронні компоненти для виявлення змін струму та контролю дії механізму тривалості. Коли виявляється ненормальний струм, електронний нападник надсилає сигнал до механізму відключення, щоб відрізати ланцюг.

Сценарії додатків MCB

MCB широко використовуються в електричних системах у житлових, комерційних та промислових районах для захисту ланцюгів та обладнання від пошкоджень, спричинених аномальними струмами. Зазвичай вони встановлюються в розповсюджувальних коробках, комутаторах або керуючих шафах і використовуються як основний перемикач або перемикач гілки ланцюга.

Вибір та встановлення MCB

1. Вибір: Вибираючи MCB, потрібно враховувати такі фактори, як рейтинг струму схеми, рівень напруги, характеристики захисту та чи потрібен захист витоку. Також важливо переконатися, що вибрані мініатюрні вимикачі STB1-63 з місцевими стандартами та правилами безпеки.

2. Встановлення: мініатюрний вимикач STM8-63 6KA 1P 2P 3P 4P 16A 230/400 В повинен бути встановлений у сухій, вентильованій середовищі, що не містить корозійних газів, і забезпечити, щоб він був провідний правильно та надійно. Під час встановлення слід дотримуватися відповідних правил електричної безпеки та операційних процедур.
