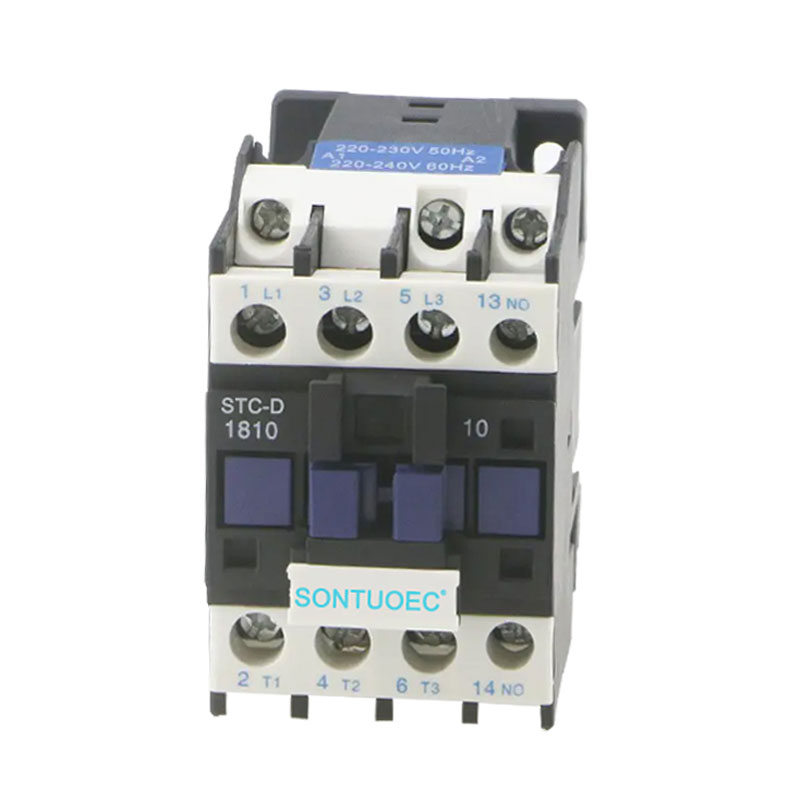

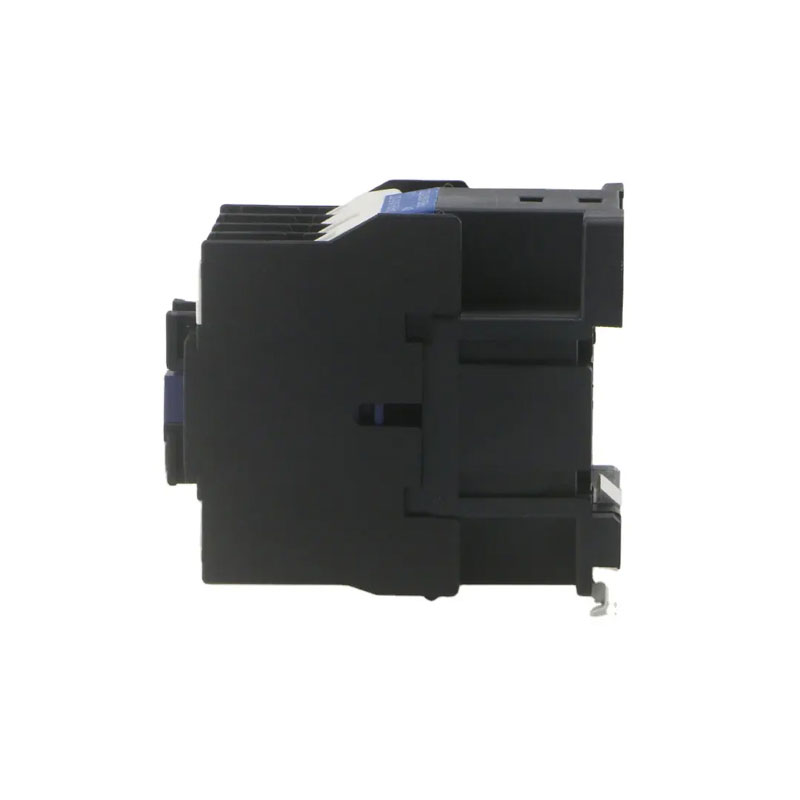

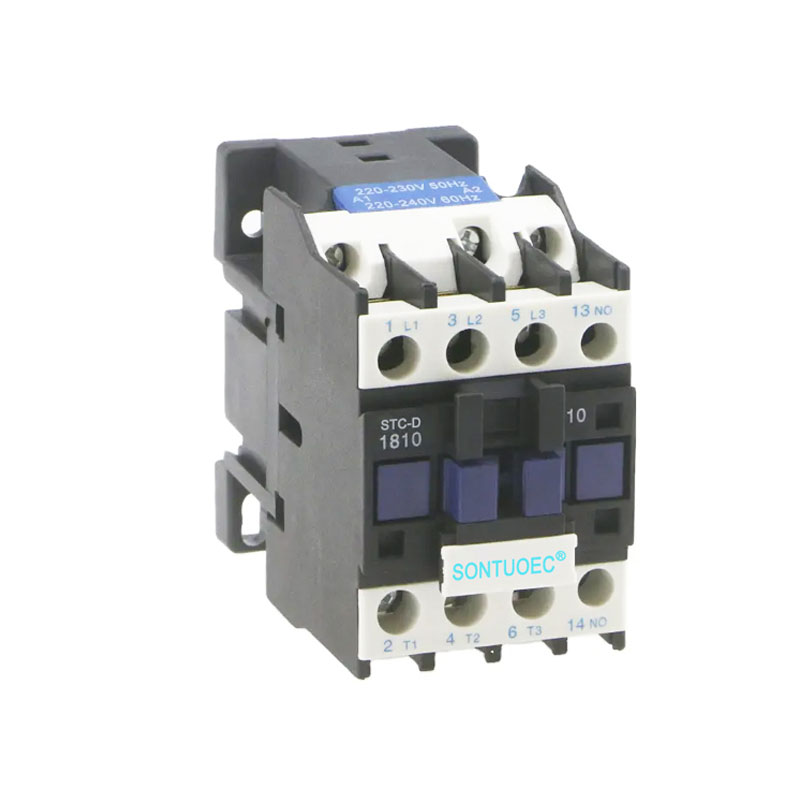

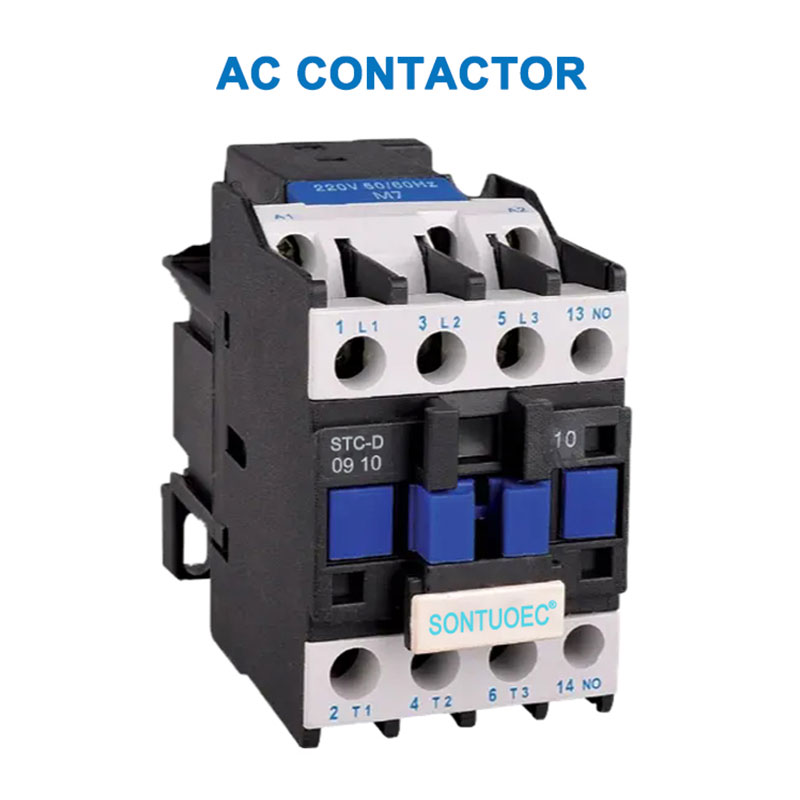

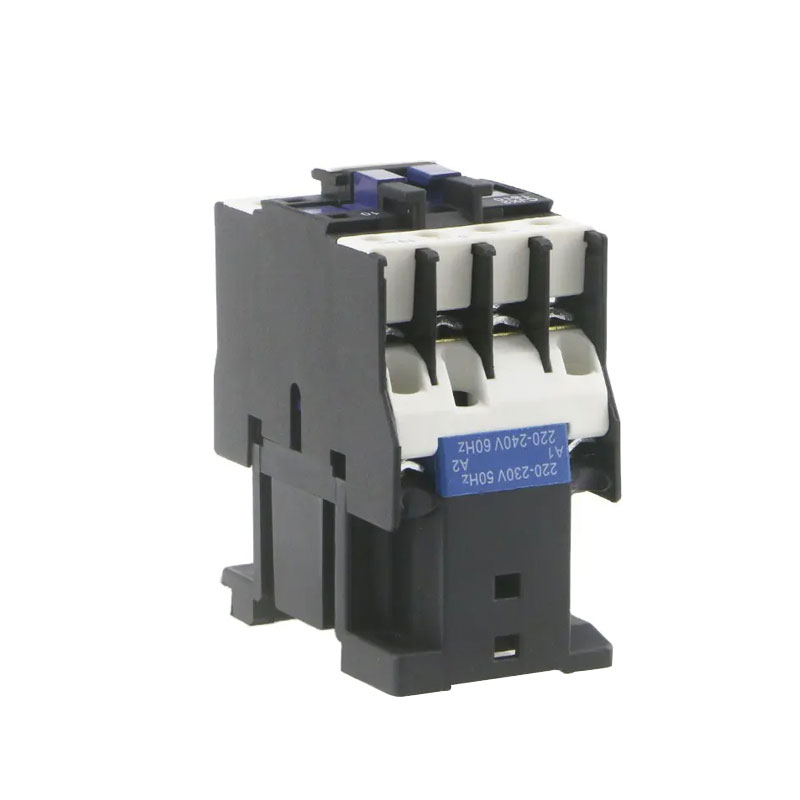

Контактор змінного струму STC-D

Контактор змінного струму STC-D — це електричний компонент, який використовується для дистанційного керування та частого вмикання та вимикання ланцюгів змінного струму. Він в основному використовується для розмикання та керування ланцюгами в системах електроенергії та для дистанційного керування двигунами, освітленням та іншими електричними навантаженнями в промисловій автоматизації. Контактор змінного струму (AC), тобто контактор змінного струму STC-D, є важливим електричним контрольним обладнанням, яке відіграє незамінну роль у сфері електроенергетичної системи та промислової автоматизації.

Модель:STC-D

Надіслати запит

Опис продукту

Тип		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Номінальний робочий струм (А)	AC3	9	12	18	25	32	40	50	65	80	95
Номінальний робочий струм (А)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартна потужність 3-х фаз двигуни 50/60 Гц в категорії AC-3	220/230В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	25	37	45	45
	500В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Номінальний тепловий струм (A)		20	20	32	40	50	60	80	80	125	125
Електричний термін служби	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електричний термін служби	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічний ресурс (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Кількість контактів	3P+NO					3P+NC+NO
Кількість контактів	3P+NC					3P+NC+NO

Будова і принцип роботи

Структура: Контактор змінного струму STC-D в основному складається з електромагнітної системи (включаючи залізний сердечник, котушку та кільце короткого замикання тощо), контактної системи (включаючи головний контакт і допоміжний контакт) і пристрою для гасіння дуги.

Принцип роботи: коли котушка контактора змінного струму STC-D знаходиться під напругою, залізний сердечник створює магнітне поле, яке притягує арматуру та змушує контакти працювати, так що головні контакти та допоміжні контакти замикаються або роз’єднуються, таким чином контролюючи вмикання та вимикання ланцюга. Дугогасний пристрій використовується для гасіння дуги при роз'єднаних контактах для захисту контактів від пошкодження.

STC-D AC Contactor

Види та характеристики

1.Типи:

Контактори змінного струму STC-D можна розділити на різні типи відповідно до їх використання та продуктивності, наприклад, промислові контактори, контактори для будівництва та побутові контактори. Поширені моделі включають серію CJ (наприклад, серію CJX2, серію CJ20, серію CJT1), а також продукти серії ABB, Siemens, Schneider та інших брендів.

2.Особливості:

Надійна робота: Контактори змінного струму STC-D мають високу надійність і стабільність роботи, можуть витримувати великі струми та напруги.

Стабільна робота: його контактна система виготовлена з високоякісних матеріалів з хорошою електропровідністю та стійкістю до високотемпературного стирання.

Зручне обслуговування: Контактори змінного струму STC-D мають компактну конструкцію та прості в установці та обслуговуванні.

Сценарії застосування

Контактори змінного струму STC-D мають широкий спектр застосування в системах живлення, промисловій автоматизації, будівельній та побутовій електриці. Наприклад, в системі живлення він може використовуватися для керування пуском-зупинкою та зміною напрямку двигуна; у промисловій автоматизації його можна використовувати для керування пуском і зупинкою різного електричного обладнання на виробничій лінії; у будівельній та побутовій електриці його можна використовувати для керування увімкненням/вимкненням обладнання, наприклад освітлення та кондиціонування повітря.
