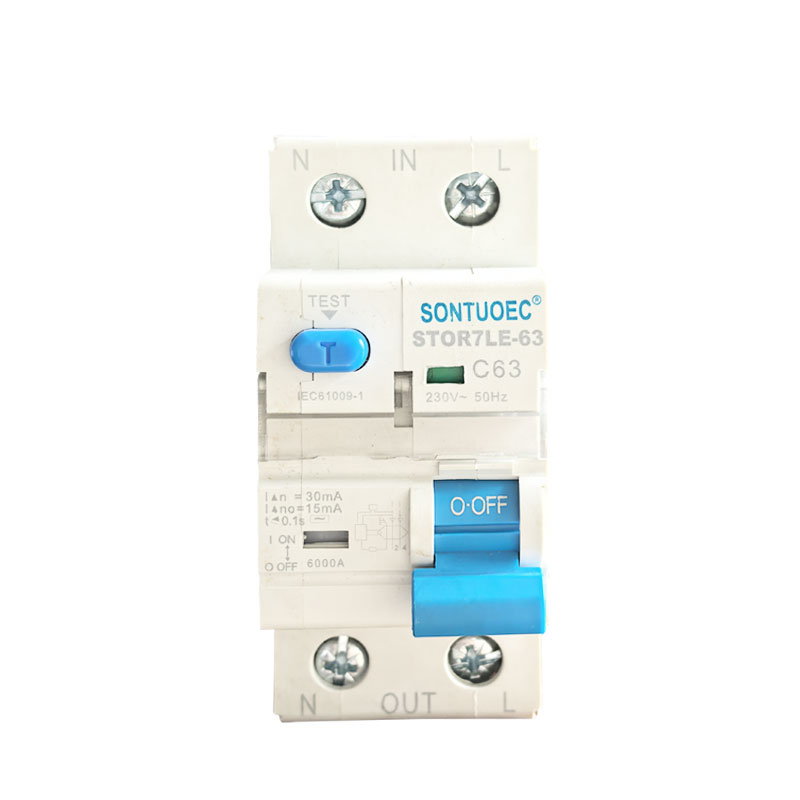

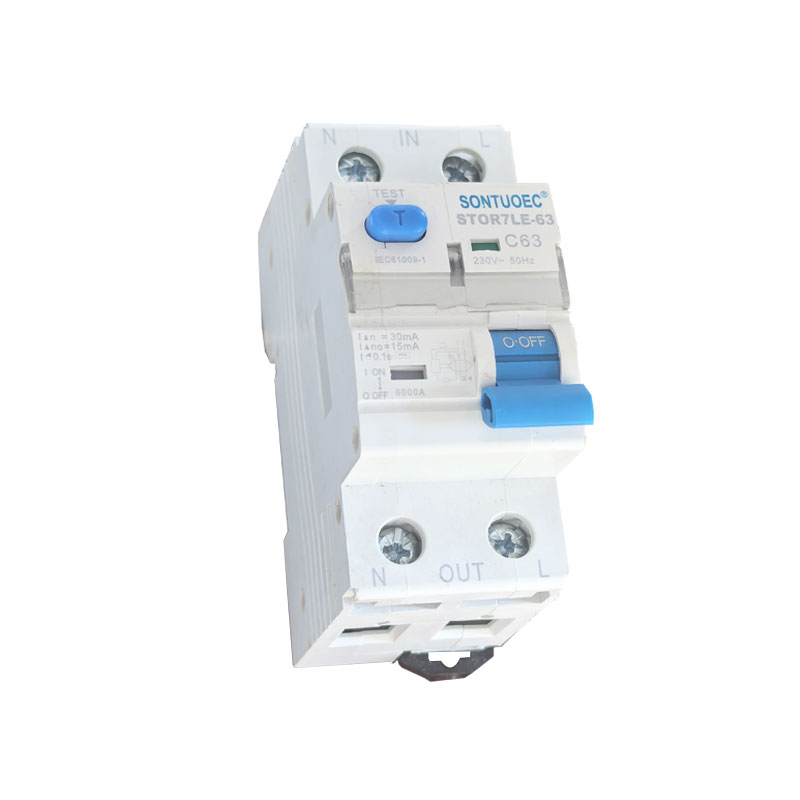

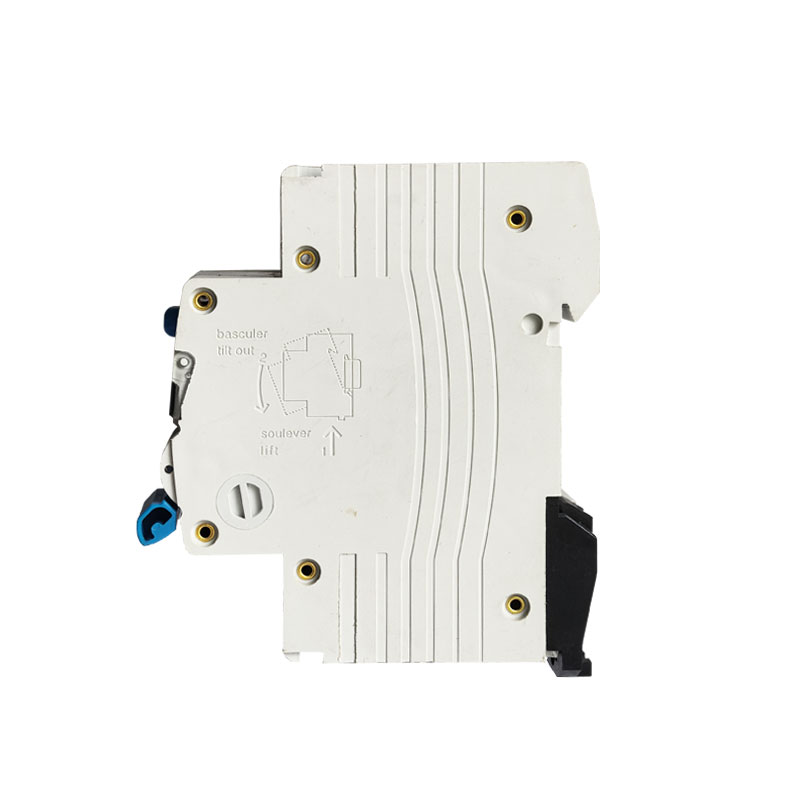

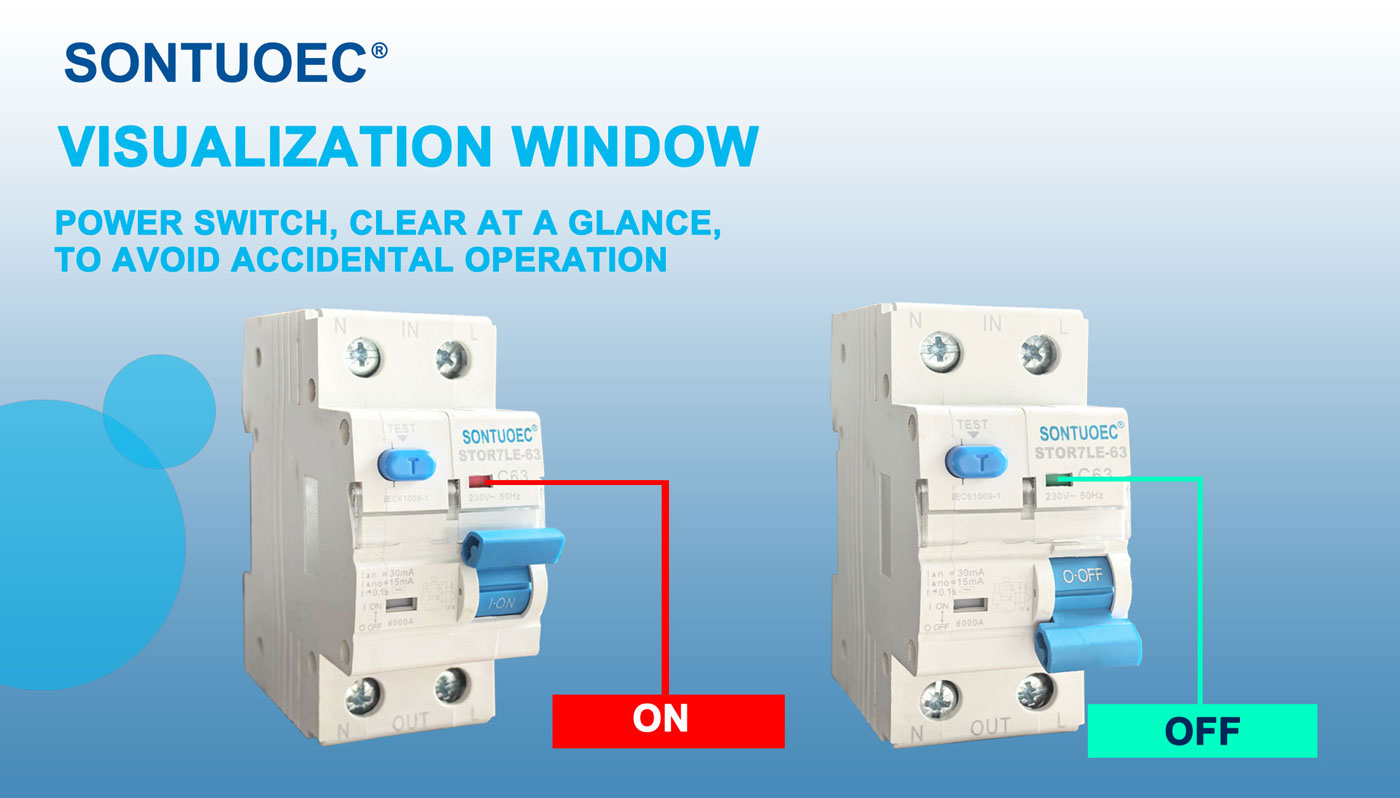

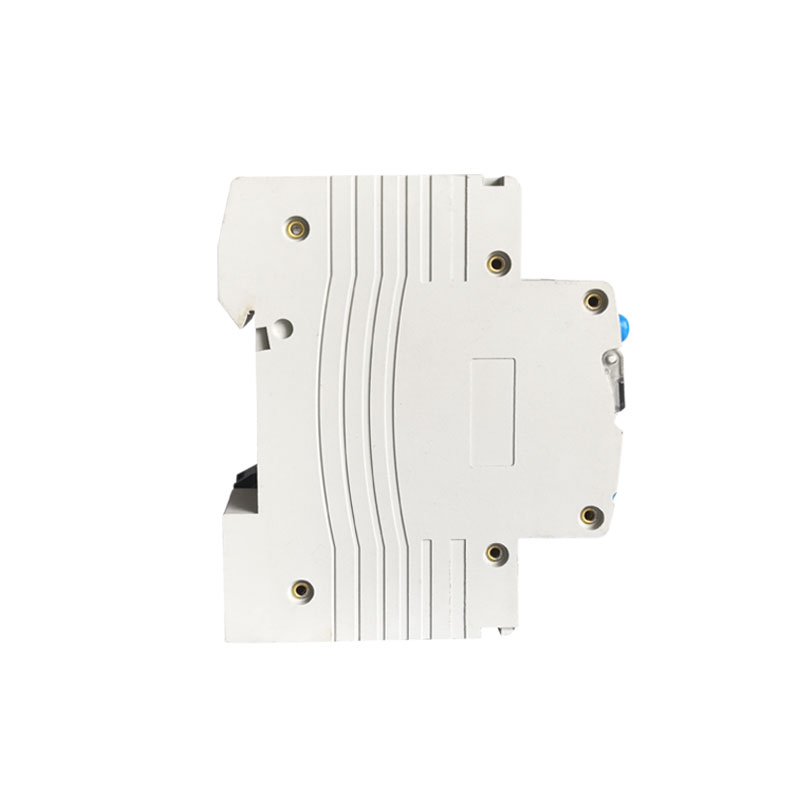

Sontuoec Stro7le-63 Автоматичний вимикач захисту від малих витоків RCBO

SONTUOEC є одним із китайських постачальників/виробників, що спеціалізується на виробництві різноманітних малих електроприладів. STRO7LE-63 RCBO використовується в однофазному електричному ланцюзі змінного струму 50/60 Гц, номінальною напругою 240 В і має самозахист до максимального струму короткого замикання 40 А. Він може захистити цивільну електронну схему від перевантаження та короткого замикання. Цей продукт має такі переваги, як невеликий об’єм, висока відключаюча здатність, водночас відрізається провід під напругою, що також захищає людину від ураження електричним струмом, коли провід під напругою під’єднано навпроти. І він відповідає стандарту IEC 61009-1.

Модель:STRO7LE-63

Надіслати запит

Опис продукту

Технічні характеристики:

Сандар			IEC/EN 61009-1
Електричний	Тип (форма хвилі зафіксованого витоку на землю)		Електронний тип
особливості	Номінальний струм In	A	І, і
	поляки	P	1P+N
	Номінальна напруга	V	AC 230
	Номінальний струм:		6,10,16,20,25,32,40А
	Номінальна чутливість I△n	A	0,01,0,03,0,1,0,3,0,5
	Напруга ізоляції Ui	V	250
	Номінальний залишковий і	A	500
	відключаюча здатність I△m	A	500
	Струм короткого замикання I△c	A	45 006 000
	Номінальна частота	Гц	50/60
	Ступінь забруднення		2
Механічний	Електричний ресурс	t	4000
особливості	Механічне життя	t	10000
	Ступінь захисту		IP20
	Температура навколишнього середовища	ºC	-25~+40
	(середньодобова температура ≤35ºC)	ºC	-25~+40
	Температура зберігання	ºC	-25~+70
монтаж	Тип клемного підключення		Кабель/шина U-типу/штирькова шина
	Розмір клем верх/низ для кабелю	мм2	25
	Розмір клем верх/низ для кабелю	AWG	18 травня
	Розмір клем верх/низ для збірної шини	мм2	25
	Розмір клем верх/низ для збірної шини	AWG	18 березня
	Монтаж		На DIN-рейку EN 60715 (35 мм) за допомогою швидкого затискача
	Підключення		Зверху і знизу

Основні функції ДУ STRO7LE-63

Захист від перевантаження: коли струм у ланцюзі перевищує номінальне значення дистанційного вимикача STRO7LE-63, він автоматично відключає ланцюг протягом встановленого періоду часу, щоб запобігти перегріванню ланцюга та обладнання, таким чином уникаючи пожежі та пошкодження.

Захист від короткого замикання: коли в ланцюзі виникає коротке замикання, RCBO STRO7LE-63 швидко відключає ланцюг, щоб запобігти серйозному пошкодженню ланцюга та обладнання струмом короткого замикання.

Захист від витоку: STRO7LE-63 RCBO здатний виявляти залишковий струм (тобто струм витоку) у ланцюзі. Коли залишковий струм перевищує встановлене порогове значення, RCBO STRO7LE-63 відключає ланцюг за дуже короткий проміжок часу, щоб запобігти ураження електричним струмом і пожежі.

Принцип роботи дифференціального автомата STRO7LE-63

STRO7-40 RCBO містить внутрішній термомагнітний детектор відключення (для захисту від перевантаження та короткого замикання) і детектор залишкового струму (для захисту від витоку). Коли струм або залишковий струм у ланцюзі є ненормальним, відповідний бойок запускає механізм відключення дистанційного вимикача STRO7-40, змушуючи його швидко відключати ланцюг.

1.Термомагнітний трипер: він використовує тепло і магнітне поле, що утворюється, коли струм проходить через провідник, щоб ініціювати відключення. Коли струм занадто великий, провідник нагрівається і створює магнітне поле, змушуючи біметал всередині термомагнітного бойка згинатися або магніт притягувати залізний сердечник, таким чином запускаючи механізм відключення.

2. Детектор залишкового струму: він використовує трансформатор струму нульової послідовності для виявлення залишкового струму в ланцюзі. Коли залишковий струм перевищує встановлений поріг, детектор залишкового струму надсилає сигнал механізму відключення, щоб відключити ланцюг.

Особливості дистанційного вимикача STRO7LE-63

Багатофункціональна інтеграція: RCBO STRO7LE-63 об’єднує функції захисту від перевантаження, короткого замикання та витоку, що спрощує проектування та монтаж електричних систем.

Висока чутливість: RCBO STRO7LE-63 може швидко виявляти та відсікати аномальні та залишкові струми в ланцюзі, забезпечуючи надійний захист.

Простий у встановленні та обслуговуванні: RCBO STRO7LE-63 зазвичай мають модульну структуру для простоти встановлення та обслуговування.

Висока безпека: RCBO STRO7-40 пройшли ретельні випробування та сертифіковані на високу безпеку та надійність для забезпечення безпечної роботи електричних систем.

Сценарії застосування ПДУ STRO7LE-63

RCBO STRO7LE-63 широко використовуються в електричних системах у житловому, комерційному та промисловому секторах, особливо тих, які потребують одночасного захисту від перевантаження, короткого замикання та захисту від витоку на землю. Зазвичай вони встановлюються в розподільних коробках, розподільних щитах або шафах управління для захисту ланцюгів і обладнання від пошкоджень, викликаних аномальним струмом і напругою, а також для запобігання ураження електричним струмом.
