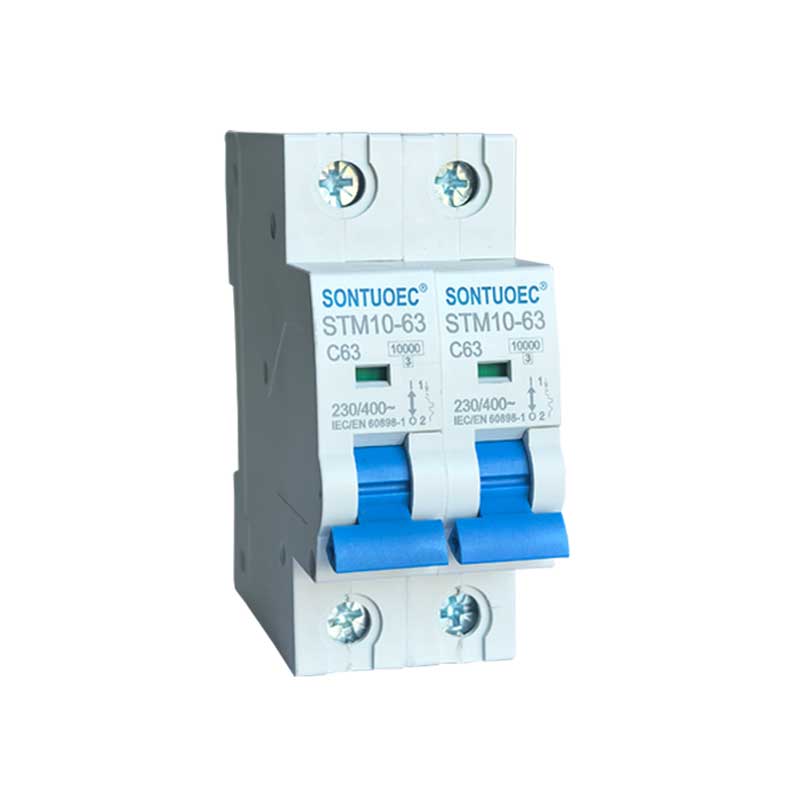

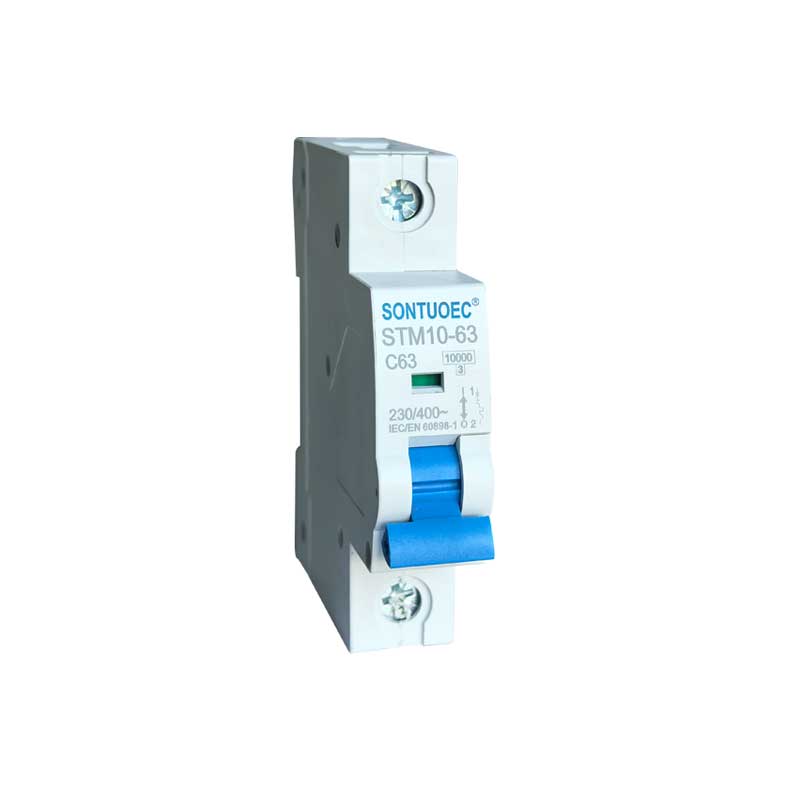

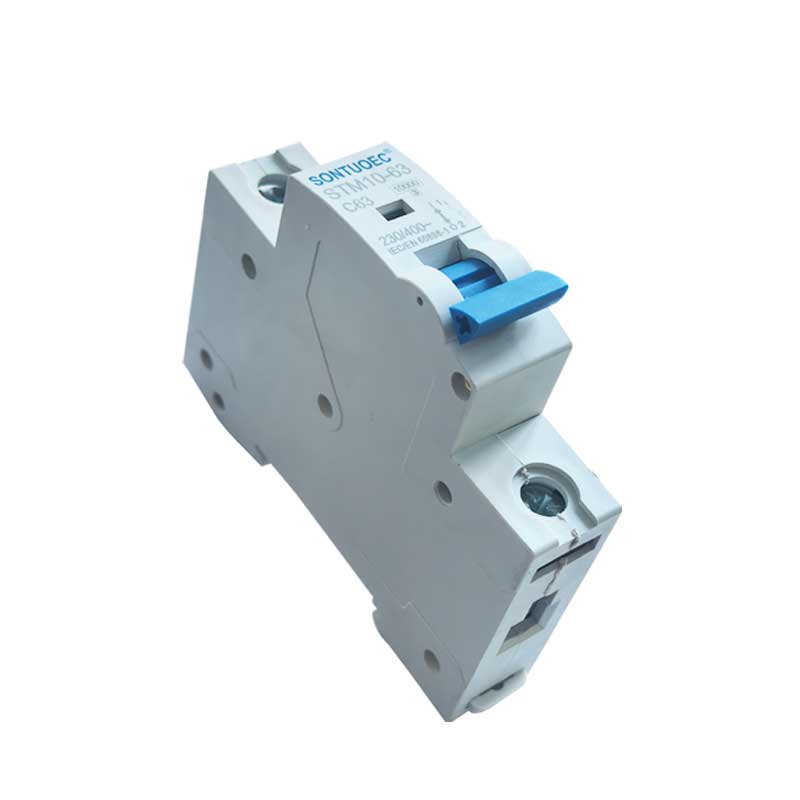

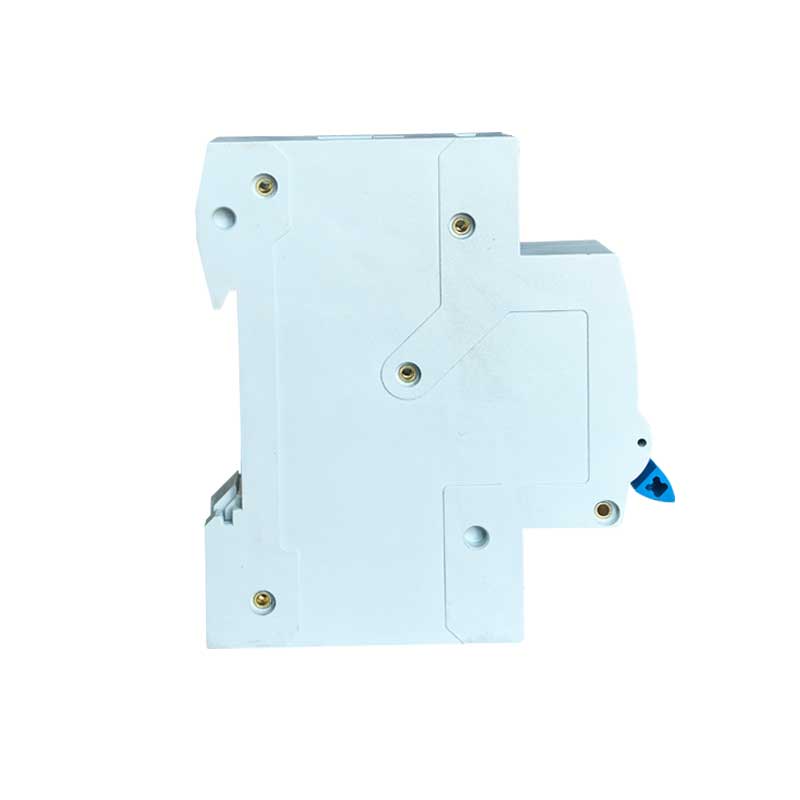

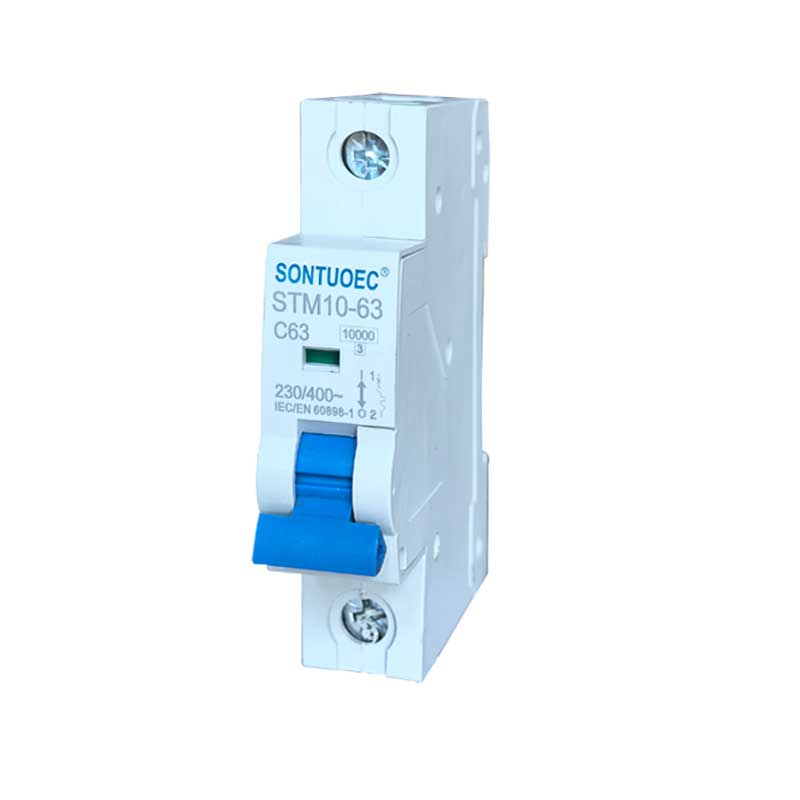

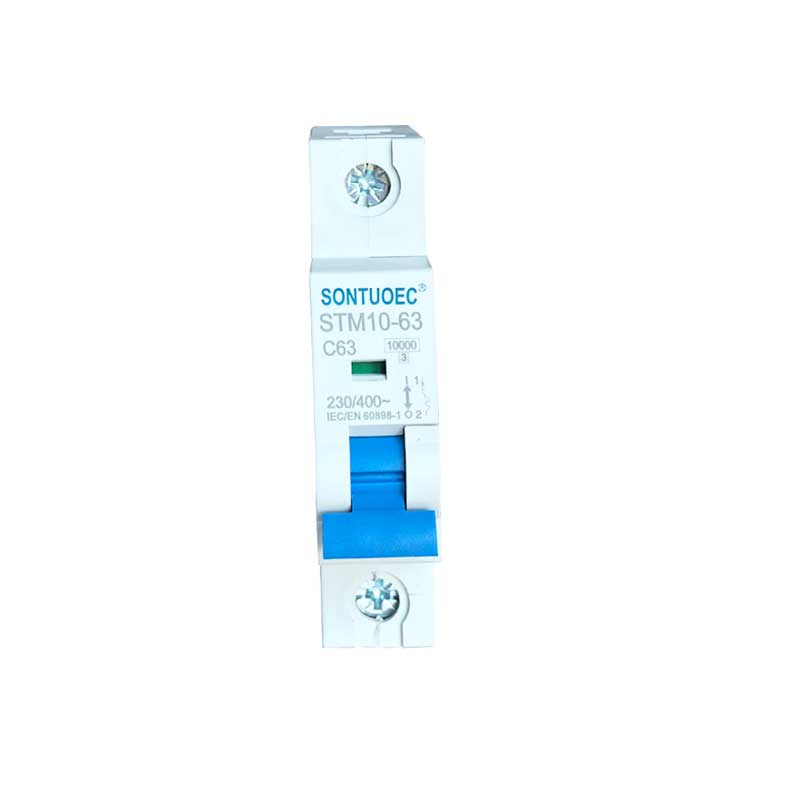

Sontuoec Factory Direct Sale MCB Stm10-63 Series 6ka Мініатюрний автоматичний вимикач

SONTUOEC є одним із китайських постачальників/виробників, що спеціалізується на виробництві різноманітних невеликих електроприладів. Мініатюрний автоматичний вимикач серії STM10-63 має передову конструкцію, надійну роботу, високу відключаючу здатність, елегантний зовнішній вигляд, а його корпус і деталі виготовлені з матеріалу з ударостійкістю та сильною вогнестійкістю. Він підходить для системи живлення частотою 50 або 60, Ue 400 В і нижче, Ui 63 A і нижче. В основному застосовується в офісних будівлях, житлових приміщеннях, для освітлення, розподілу електроенергії та захисту обладнання від перевантаження та короткого замикання. Як правило, його також можна використовувати як нечасту передачу енергосистеми. Він відповідає стандартам IEC60898.1 і GB10963.1

Модель:STM10-63

Надіслати запит

Опис продукту

Технічні характеристики:

	Стандартний		IEC/EN 60898-1
Електричний	Номінальний струм In	A	1,2,4,6,10,16,20,25,32,40,50,63A
особливості	поляків	P	1,2,3,4
	Номінальна напруга Ue	V	AC 230, 400
	Напруга ізоляції Ui	V	500
	Номінальна частота	Гц	50/60
	Номінальна відключаюча здатність	A	3000, 4500, 6000
	Номінальна імпульсна витримувана напруга (1,2/50) Uimp	V	4000
	Випробувальна напруга діелектрика при ін. частоті протягом 1 хв	Кв	2
	Ступінь забруднення		2
	Термомагнітна характеристика розчеплення		B,C,D
Механічний	Електричний ресурс	t	4000
особливості	Механічне життя	t	10000
	Ступінь захисту		IP20
	Еталонна температура для налаштування	ºC	30
	теплового елемента	ºC	30
	Температура навколишнього середовища	ºC	-5~+40 (Спеціальне застосування, див
	(середньодобова температура ≤35ºC)	ºC	корекція температурної компенсації)
	Температура зберігання	ºC	-25~+70
монтаж	Тип клемного підключення		Кабельна/штирькова шина
	Розмір клем верх/низ для кабелю	мм2	25
	Розмір клем верх/низ для кабелю	AWG	3 вересня 18
	Термінальний розмір верх/низ для збірної шини	мм2	25
	Термінальний розмір верх/низ для збірної шини	AWG	3 вересня 18
	Момент затягування	N*m	2
	Момент затягування	Фунтів	18
	Монтаж		на DIN-рейку EN 60715 (35 мм) за допомогою швидкого затискача
	Підключення		Зверху і знизу

Основні функції автоматичного вимикача STM10-63

1. Захист від перевантаження: коли струм у ланцюзі перевищує номінальне значення MCB, мініатюрний автоматичний вимикач STM10-63 автоматично відключатиме ланцюг протягом встановленого періоду часу, щоб запобігти перегріву ланцюга та обладнання.

2. Захист від короткого замикання: коли в ланцюзі виникає коротке замикання, мініатюрний автоматичний вимикач STM10-63 негайно відключає ланцюг, щоб запобігти пошкодженню ланцюга та обладнання струмом короткого замикання.

3. Захист від витоку (деякі автоматичні вимикачі мають цю функцію): для автоматичних вимикачів із захистом від витоку, коли в ланцюзі є витік, мініатюрний автоматичний вимикач STM10-63 швидко відключить ланцюг для захисту особистої безпеки.

Принцип дії МКВ

MCB зазвичай містить термомагнітний або електронний детектор відключення всередині, який використовується для виявлення змін струму в ланцюзі. Коли струм є ненормальним, бойок запускає механізм відключення MCB, змушуючи мініатюрний автоматичний вимикач STB1-63 швидко відключати ланцюг.

1. Тепловий магнітний ударник: він використовує тепло, що утворюється під час проходження струму через провідник, щоб викликати відключення. Коли струм занадто великий, провідник нагрівається, в результаті чого біметал всередині термомагнітного бойка згинається, таким чином запускаючи механізм відключення.

2. Електронний ударник: він використовує електронні компоненти для виявлення змін струму та керування дією механізму відключення. Коли виявляється ненормальний струм, електронний бойок посилає сигнал механізму відключення, щоб розірвати ланцюг.

Сценарії застосування MCB

MCB широко використовуються в електричних системах в житлових, комерційних і промислових зонах для захисту ланцюгів і обладнання від пошкоджень, викликаних аномальними струмами. Зазвичай вони встановлюються в розподільних коробках, розподільних щитах або шафах управління і використовуються як головний вимикач або вимикач розгалуження ланцюга.

Вибір і монтаж автоматичних вимикачів

1. Вибір: під час вибору автоматичних вимикачів необхідно враховувати такі фактори, як номінальний струм ланцюга, рівень напруги, характеристики захисту та необхідність захисту від витоку. Також важливо переконатися, що вибраний мініатюрний вимикач STB1-63 відповідає місцевим стандартам і нормам електробезпеки.

2. Встановлення. Автоматичний вимикач STB1-63 слід встановлювати в сухому, вентильованому середовищі, де немає корозійних газів, і переконайтеся, що він правильно та надійно підключений. Під час монтажу слід дотримуватися відповідних правил електробезпеки та процедур експлуатації.
