Автоматичний вимикач дифференційного струму моделі RCCB B

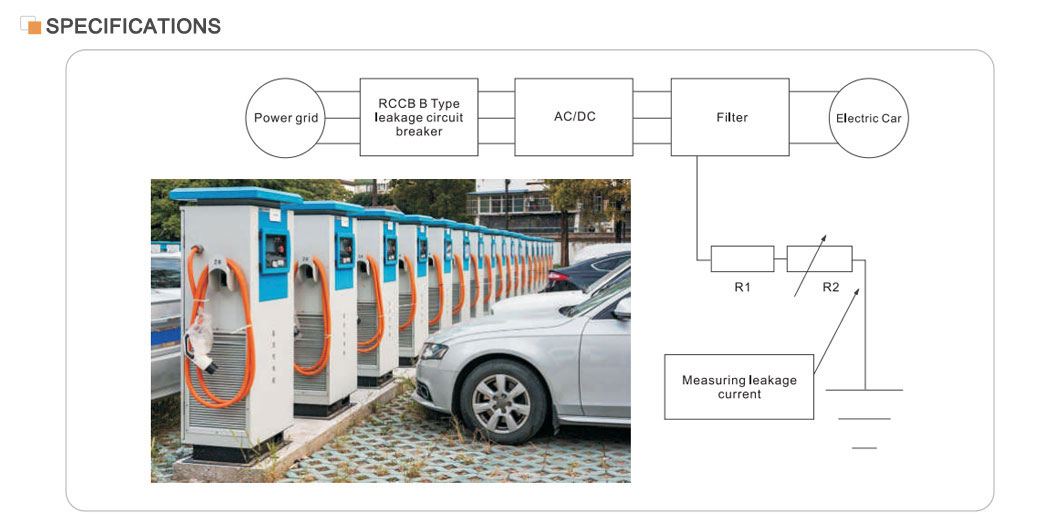

Автоматичний вимикач дифференційного струму моделі RCCB B захищає у разі безперервного струму замикання в трифазних мережах. Він зазвичай використовується в галузі зарядних станцій, медичних апаратів та інструментів, контролерів і приводів із змінною швидкістю, зарядних пристроїв акумулятора та інверторів (DC)... STID-B відповідає стандартам IEC/EN61008-1 і IEC/EN62423.

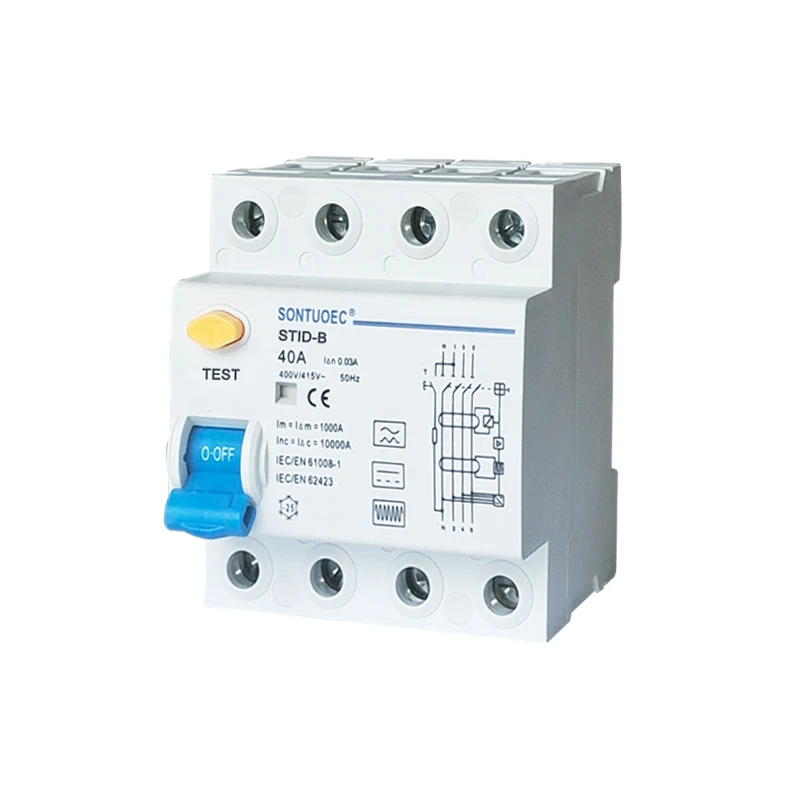

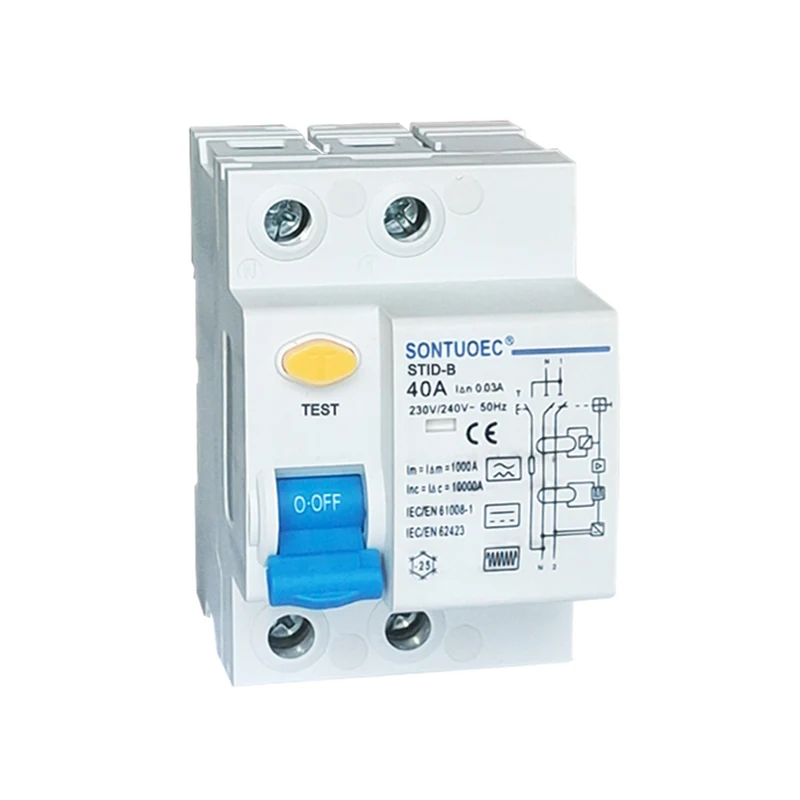

Модель:STID-B

Надіслати запит

Опис продукту

Електричний Особливість	Стандартний		IEC/EN62423&IEC/EN61008-1
	Тип (форма хвилі зафіксованого витоку на землю)		B
	Номінальний струм In	A	25,40,63
	поляки	P	1P+N,3P+N
	Номінальна напруга Ue	V	IP+N:230/240В; 3P+N:400/415В
	Номінальна чутливість I n	A	0,03,0,1,0,3
	Напруга ізоляції Ui	V	500
	Номінальний залишковий і	A	500 (In=25A/40A)
	розривна здатність I м	A	630 (In=63A)
	Струм короткого замикання I c	A	10000
	Запобіжник SCPD	A	10000
	Час перерви під І н	s	≤0,1
	Номінальна частота	Гц	50
	Номінальна імпульсна витримувана напруга (1,2/5,0) Uimp	V	4000
Механік особливості	Випробувальна напруга діелектрика при інд. Фред. протягом 1 хв	кв	2.5
	Ступінь забруднення		2
	Електричний ресурс		2000
	Механічне життя		10000
	Індикатор струму пошкодження		так
	Ступінь захисту		IP20
	Температура навколишнього середовища (середньодобова 35 )	ºC	-40~+55ºC
	Температура зберігання	ºC	-40~+70ºC

Автоматичний вимикач дифференційного струму моделі STID-B RCCB B підходить для типу A, а також для згладжування залишкових струмів постійного струму, залишкових струмів постійного струму, які можуть виникати в ланцюгах випрямляча, і високочастотних залишкових струмів змінного струму. Забезпечує захист при тривалих струмах замикання в трифазних мережах. STID-B широко використовується в галузі зарядних станцій, медичного обладнання та інструментів, контролерів і приводів із змінною швидкістю, зарядних пристроїв для акумуляторів і інверторів (DC). STID-B відповідає стандартам IEC/EN61008 і IEC/EN62423.

Основні особливості

Номінальний струм: 40 А, підходить для електричних систем з більшою силою струму.

Захист від витоку: з високою чутливістю та точністю він може виявити струм витоку та відключити джерело живлення за дуже короткий час.

Показники безпеки: відповідає міжнародним стандартам, таким як IEC/EN61008.1 і GB16916.1, що забезпечує безпеку та надійність продукту.

Сфера застосування: широко використовується в промислових, комерційних, висотних і цивільних будівлях для забезпечення комплексного захисту електричної системи.

Принцип дії

Автоматичний вимикач дифференційного струму моделі RCCB B заснований на трансформаторі струму нульової послідовності. Кожна провідна фаза проходить через трансформатор струму нульової послідовності, вторинна сторона якого підключена до електромагнітного фіксатора. За нормальних умов векторна сума фазних струмів через трансформатор струму нульової послідовності дорівнює нулю, тому потік через трансформатор дорівнює нулю, вторинна вихідна напруга також дорівнює нулю, і автоматичний вимикач не спрацює. Однак, як тільки струм витоку зростає і вихідна напруга вторинної сторони зростає до певного рівня, активується електромагнітний розчіплювач, змушуючи робочий механізм діяти та відключати контакти, підключені до джерела живлення, таким чином реалізуючи захист від витоку.

Вибір і монтаж

Вибір: при виборі RCCB слід враховувати такі параметри, як номінальна напруга, номінальний струм, струм дії витоку та час дії електричної системи. Необхідно також вибрати відповідний RCCB відповідно до необхідного типу захисту (наприклад, захист від прямого контакту або захист від непрямого контакту).

Встановлення: RCCB слід встановлювати на вхідному кінці електричної системи або на лінії відгалуження, щоб забезпечити повний захист усієї електричної системи або окремої лінії відгалуження. Під час монтажу необхідно суворо дотримуватися відповідних стандартів і норм, щоб забезпечити належне підключення та надійну роботу RCCB.
