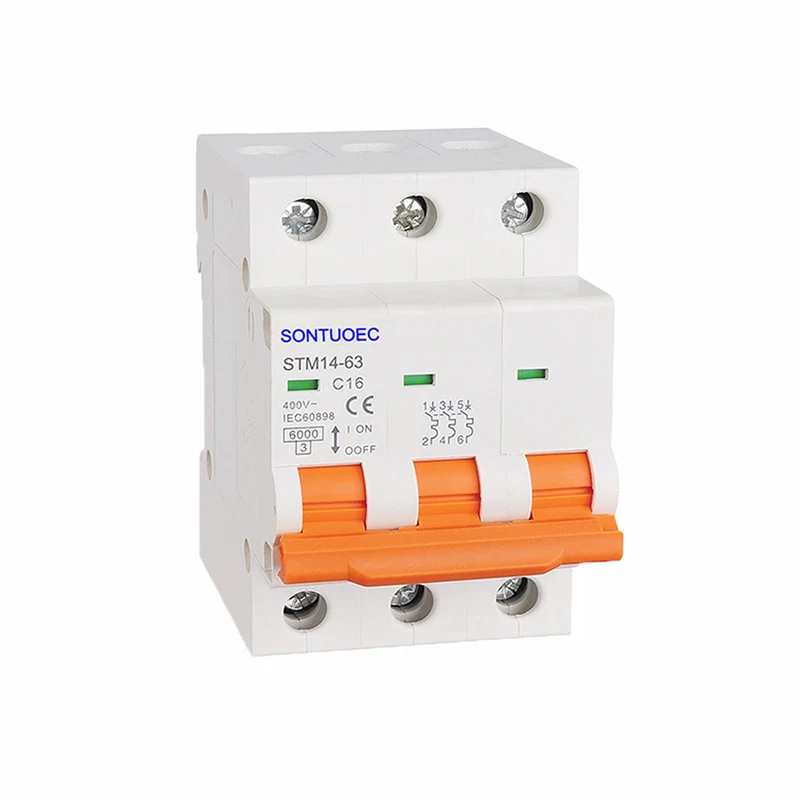

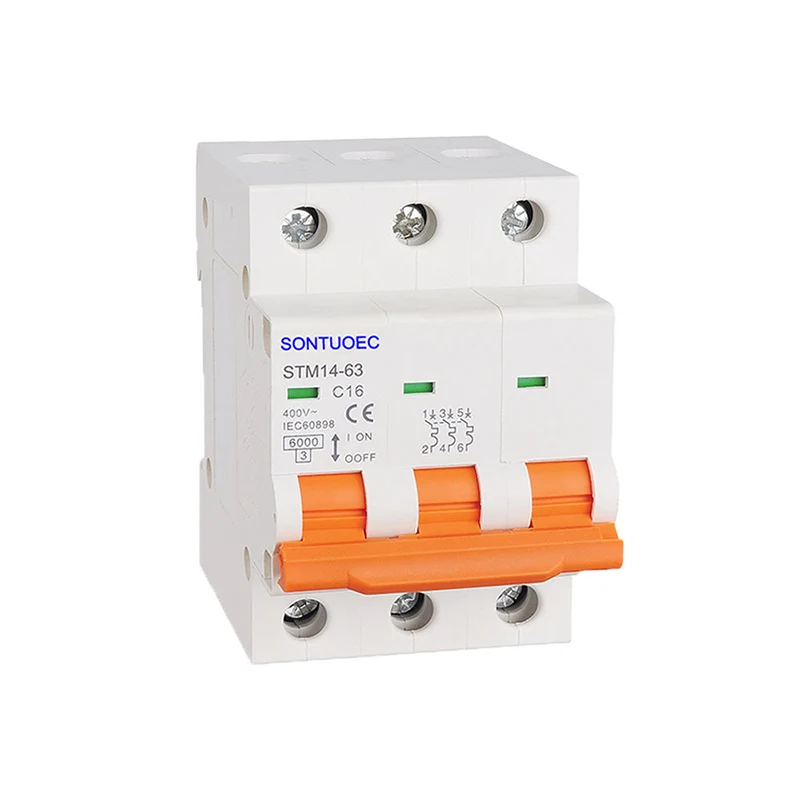

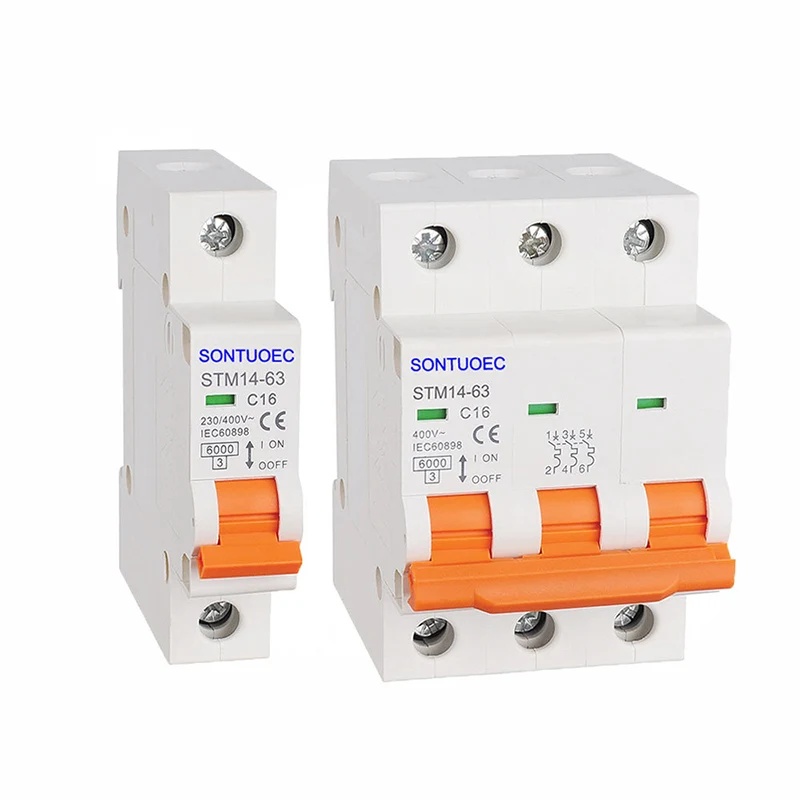

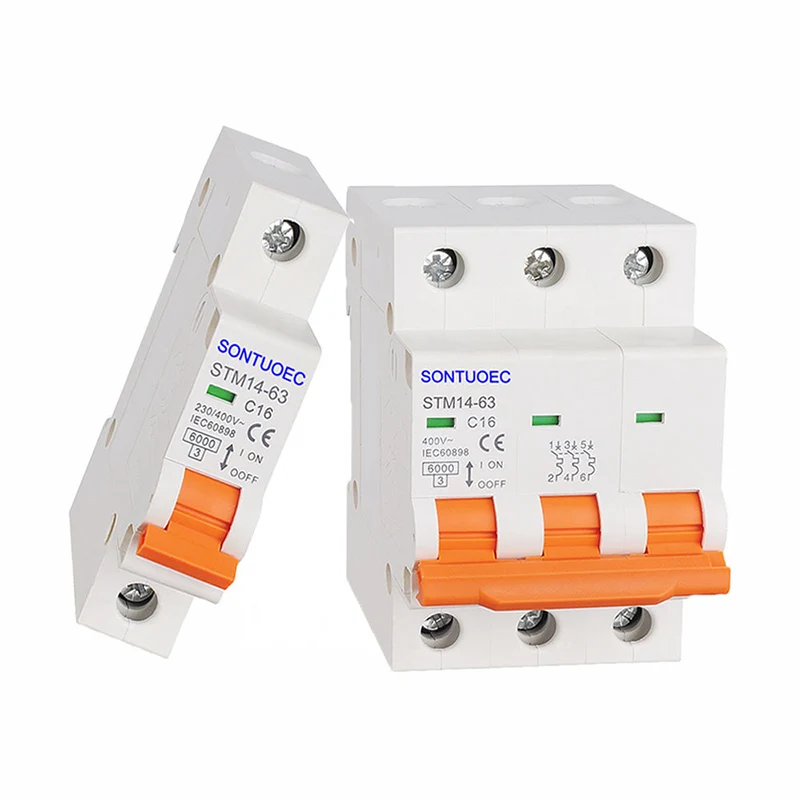

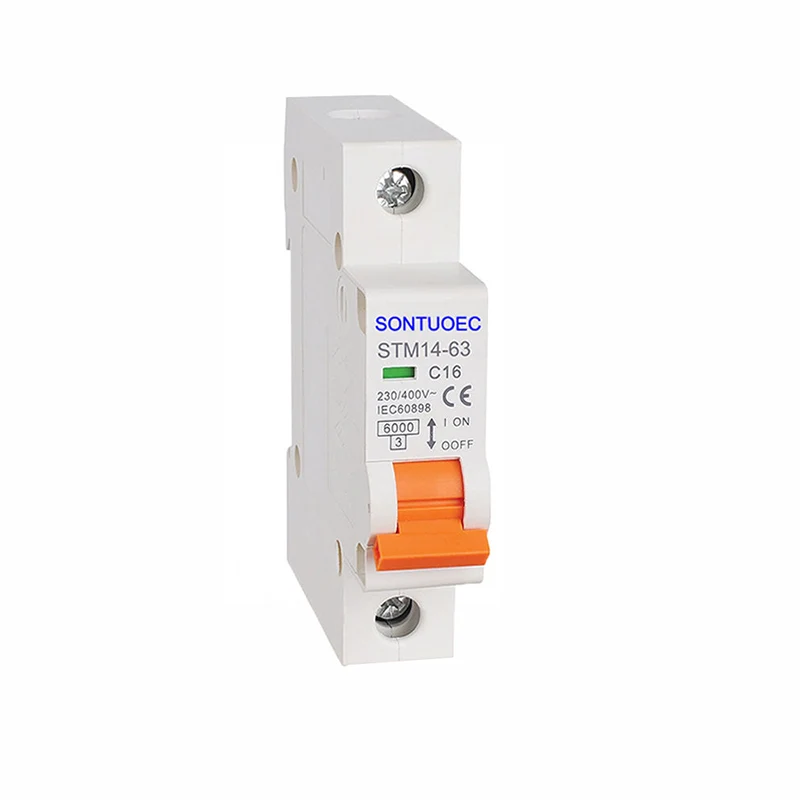

Міні -мініатюрний вимикач MCB

Мініатюрний вимикач Mini MCB - це автоматично експлуатаційний електричний перемикач, призначений для захисту електричних ланцюгів від пошкоджень, спричинених перевантаженнями або короткими ланцюгами. Він здатний вмикати, перенести та розривати струм в умовах звичайних ланцюгів, а також увімкнути, переносячи на певний проміжок часу та розрив струму в умовах ненормальних умов ланцюга.

Модель:STM14-63

Надіслати запит

Опис продукту

Модель	STM14-63
Стандартний	IEC60898-1
Полюс	1p, 2p, 3p, 4p
Крива	B, C, D
Оцінка ємності короткого замикання (ICN)	3ka, 4,5 -кок, 6ka
Оцінений струм (в)	1,2,4,610,16,20,25,32,40,50,63A
Номінальна напруга (un)	AC230 (240)/400 (415) V
Магнітні випуски	B Крива: від 3 -дюймового до 5 дюйма C Крива: від 5 дюймів і 10 дюймів D Крива: між 10 -дюймовим і 14 дюйма
Електромеханічна витривалість	Понад 6000 циклів

Функції та переваги

Невеликий розмір: міні -мініатюрний вимикач MCB характеризується невеликим розміром і легкою вагою, що легко встановити та використовувати.

Надійна експлуатація: його внутрішня структура та матеріали добре розроблені, щоб забезпечити швидке відрізання джерела живлення, коли в ланцюзі є перевантаження або коротке замикання для захисту електричного обладнання та особистої безпеки.

Широко застосовується: він широко використовується в житлових, комерційних будівлях та промислових установах як найбільш часто використовуваного пристрою захисту терміналу в будівництві пристроїв розподілу електричних терміналів.

Принцип операції

Mini MCB працює за принципом захисту від короткого замикання та перевантаження шляхом моніторингу струму. Коли в ланцюзі виникає несправність короткого замикання, MCB негайно від'єднає ланцюг, щоб запобігти надмірному струму, спричиняючи пожежу та інші випадки безпеки. Коли в ланцюзі відбудеться перевантаження, MCB затримує відключення ланцюга протягом певного періоду часу, щоб захистити електричне обладнання від пошкоджень. Крім того, деякі міні-MCB мають функцію захисту від напруги, яка відрізає схему, коли напруга ненормальна (занадто висока), щоб запобігти пошкодженню електричного обладнання.

Типи та варіанти

Міні MCB доступні в різних типах для задоволення потреб різних електричних систем. Поширені типи включають:

Стандарт: зазвичай використовується в житлових та комерційних будівлях з такими параметрами, як діапазон рейтингового струму, номінальна напруга, відключення короткого замикання та кількість полюсів.

Ізольований: може повністю ізолювати джерело живлення та навантаження для безпечного обслуговування електричних систем.

Тип сегментованої схеми: У межах рейтингового струму функція відключення MCB може бути перемкнена для підтримки напруженого стану частини ланцюга.

Тип залишкового струму: також відомий як перемикачі захисту від витоку, вони здатні виявити несправності витоку в ланцюгах і автоматично відрізати джерело живлення.

Тип захисту перевантаження: здатний виявити надмірний струм та відрізати живлення для захисту електричного обладнання та проводів.

Багатофункціональний тип: інтегрує різноманітні функції, такі як захист перевантаження, захист від короткого замикання та захист витоку.

Тип управління: Дозволяє оператору вручну відкривати або закривати ланцюг для управління електричним обладнанням.

При виборі Mini MCB необхідно враховувати фактори, такі як номінальна напруга, рейтинг, розрив потужність, експлуатаційні характеристики та умови навколишнього середовища. Необхідно також вибрати відповідний тип MCB відповідно до конкретних вимог до схеми та завантаження.

Mini MCB Miniature Circuit Breaker
