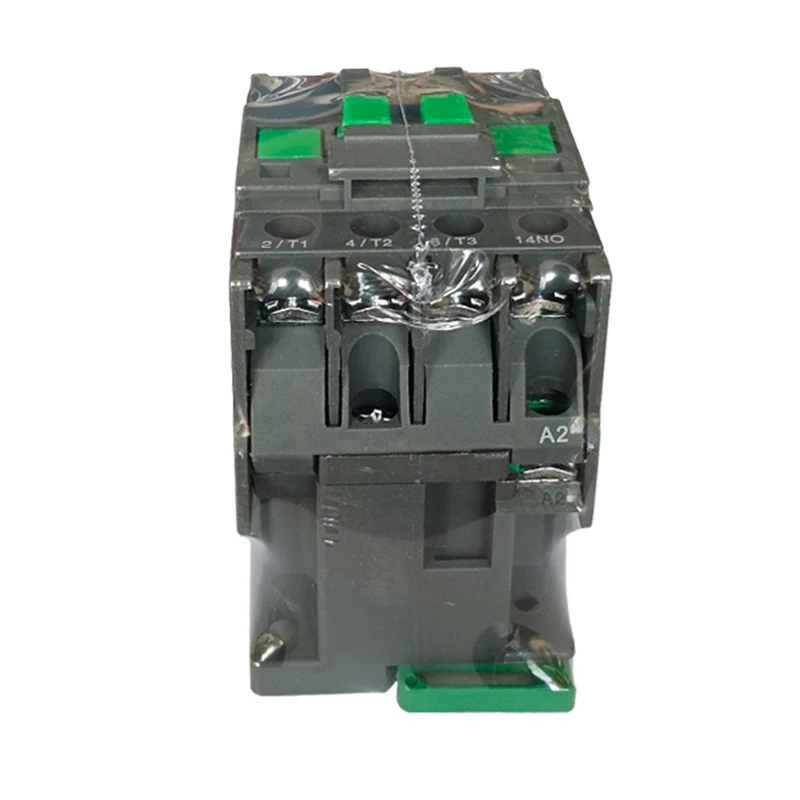

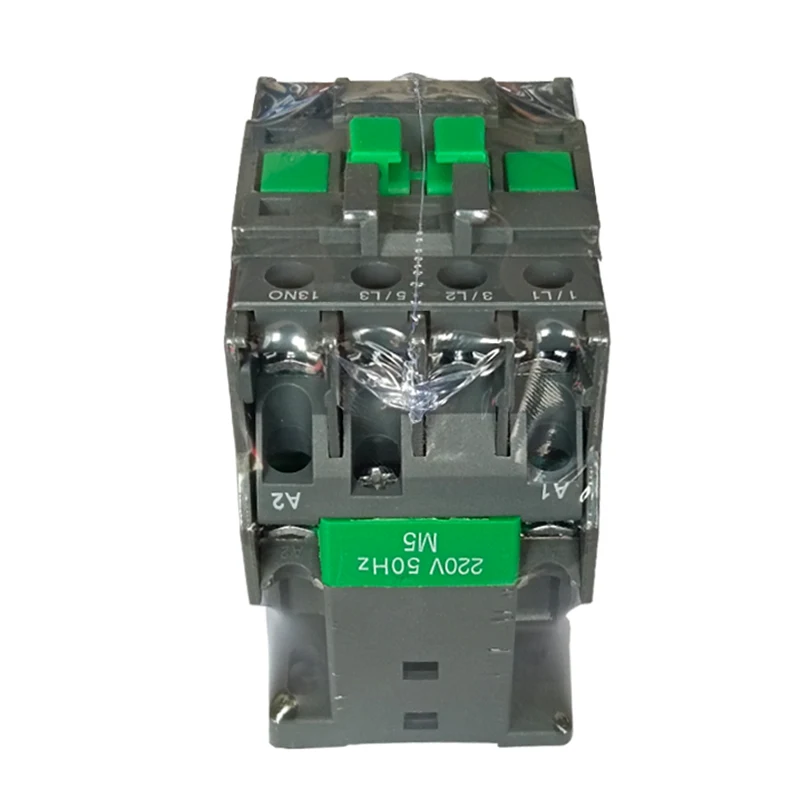

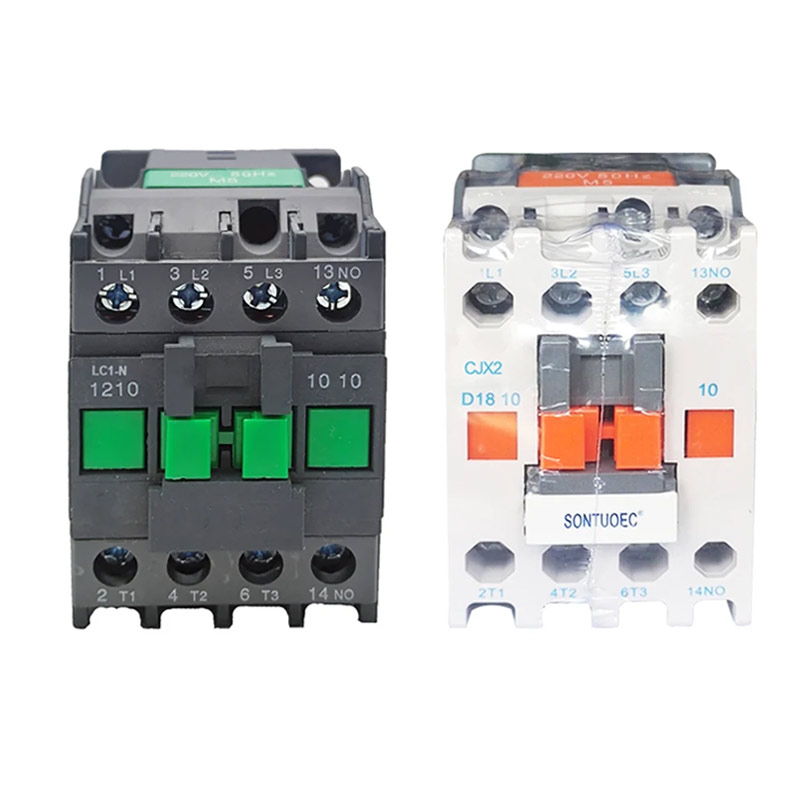

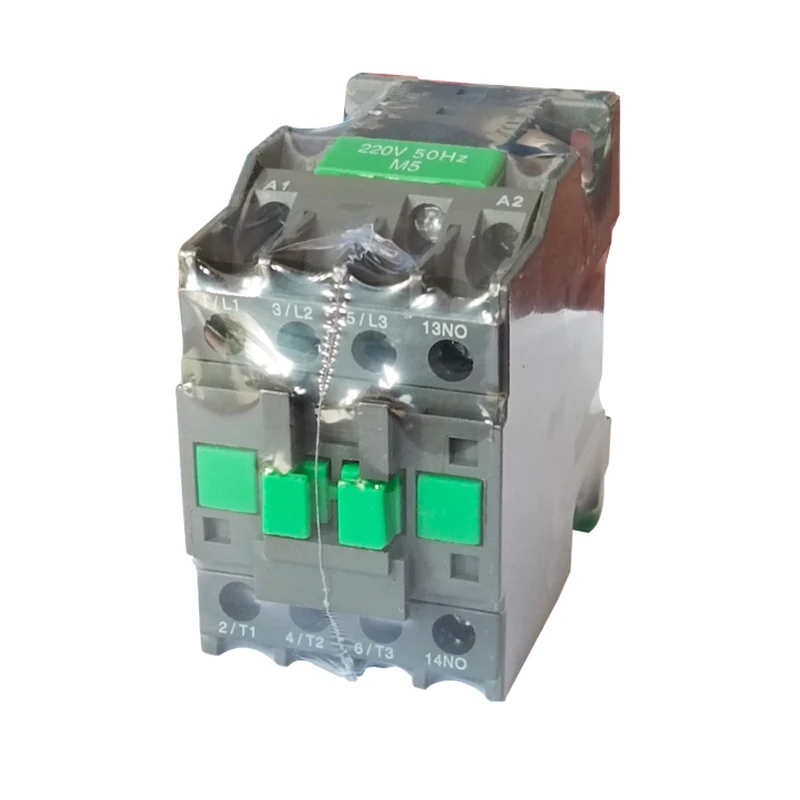

Контактор змінного типу LC1-N

Контактори змінного типу LC1-N підходять для використання в ланцюгах з змінним струмом 50 Гц або 60 Гц, напругами до 660 В (до 690 В для деяких моделей) та струми до 95A. Він використовується для підключення та розриву ланцюгів на великі відстані, а також часто запуску та управління двигунами змінного струму.

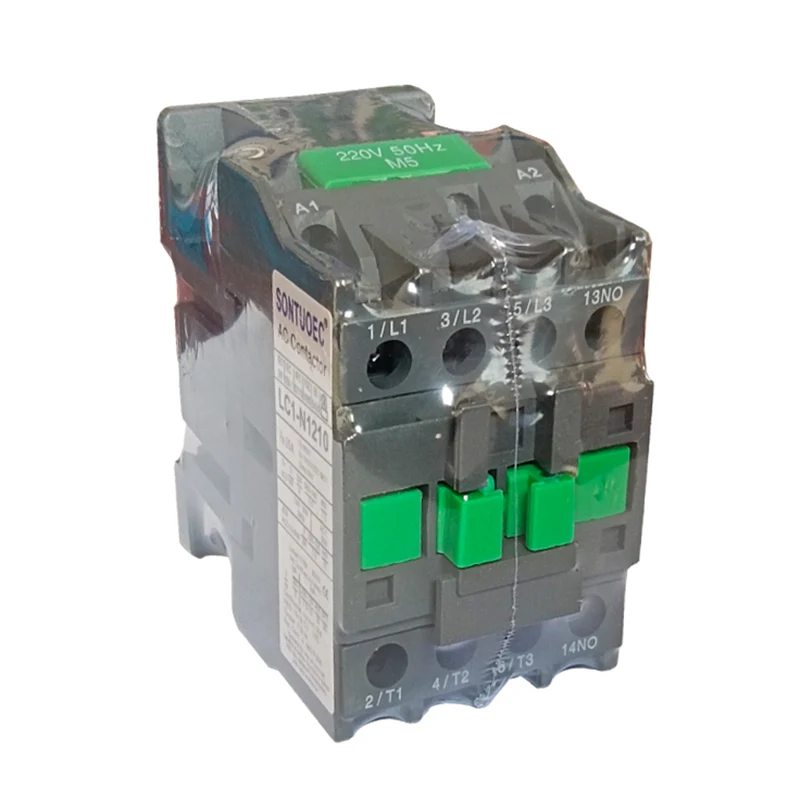

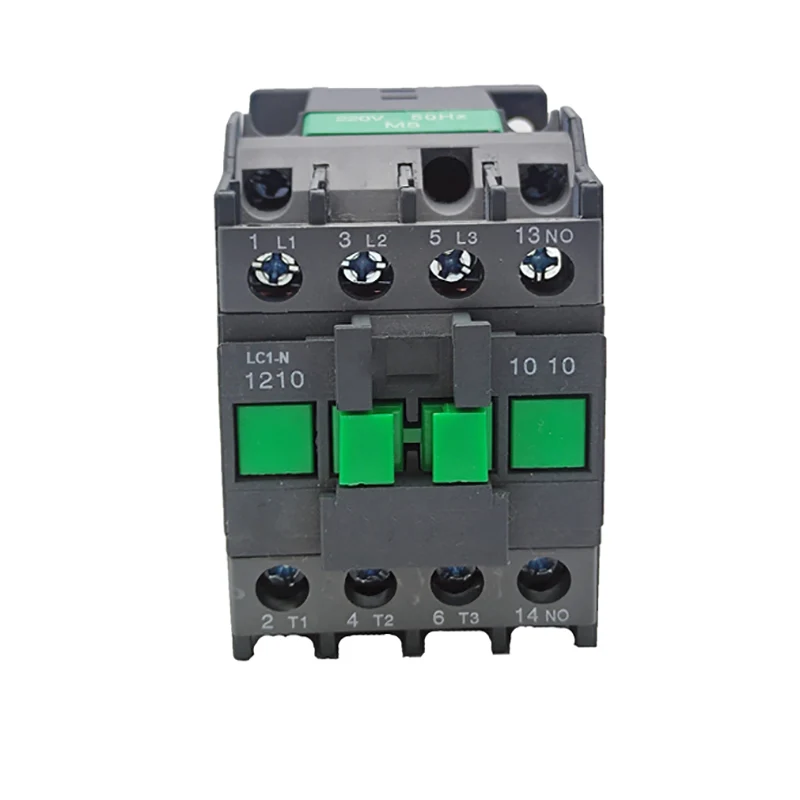

Модель:LC1-N1210

Надіслати запит

Опис продукту

Тип		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Оцінений робочий струм (a)	AC3	9	12	18	25	32	40	50	65	80	95
Оцінений робочий струм (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартна потужність 3-фаза Motors 50/60 Гц інкатегорія AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Оцінений струм тепла (A)		20	20	32	40	50	60	80	80	125	125
Електричне життя	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електричне життя	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічне життя (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Номер контактів	3p+ні					3p+nc+ні
Номер контактів	3p+nc					3p+nc+ні

Структурні особливості

Модульна конструкція: контактор змінного типу LC1-N використовує модульну конструкцію з повною комбінацією функцій, що зручно для користувачів вибирати та комбінувати відповідно до їх потреб.

Електромагнітна система: включаючи електромагнітну котушку та залізне ядро, що є важливою частиною контактора, покладаючись на нього, щоб керувати закриттям та відключенням контактів.

Контактна система: включаючи основний контакт та допоміжний контакт. Основний контакт використовується для підключення та розриву основної схеми та управління більшим струмом; Допоміжний контакт знаходиться в ланцюзі управління для задоволення вимог різних методів управління.

Система гасіння дуги: оснащена пристроєм для гасіння дуги, як правило, напівзакритою поздовжньою щілиною глинистою дуговою кришкою, оснащеним сильним магнітним дуговим ланцюгом дуги, щоб переконатися, що контакти для порушення ланцюга, що генерується дугою, надійно гасне, зменшують пошкодження дуги до контактів.

Принцип операції

Коли ланцюг управління під напругою, електромагнітна котушка генерує магнітне поле, яке привертає залізне ядро для приводу контактів до закриття, таким чином з'єднуючи основну схему компресора. Коли ланцюг управління де-енергією, магнітне поле зникає, залізне ядро скидається під дією пружини, контакт відключається, а основна схема компресора також відключається.

Основні технічні параметри

Напружна напруга живлення управління: включаючи 24 В, 48 В, 110 В, 127 В, 220 В, 240 В, 380 В, 415 В, 440 В, 480 В, 500 В, 600 В, 660 В та інші варіанти.

Напруга всмоктування: Зазвичай (0,85 ~ 1,1) перевищує номінальну напругу контрольного живлення.

Напруга вивільнення: Зазвичай (0,2 ~ 0,75) перевищує номінальну напругу контрольного живлення.

Час всмоктування: Залежно від моделі час всмоктування змінюється, як правило, від 12 ~ 35 мс.

Час випуску: Знову ж таки, час випуску змінюється залежно від моделі, як правило, від 4 ~ 20 мс.

Електричне життя: У категорії використання AC-3 електричне життя може становити сотні тисяч разів до мільйонів разів.

Механічне життя: Механічне життя, як правило, в межах мільйонів до 10 мільйонів циклів.

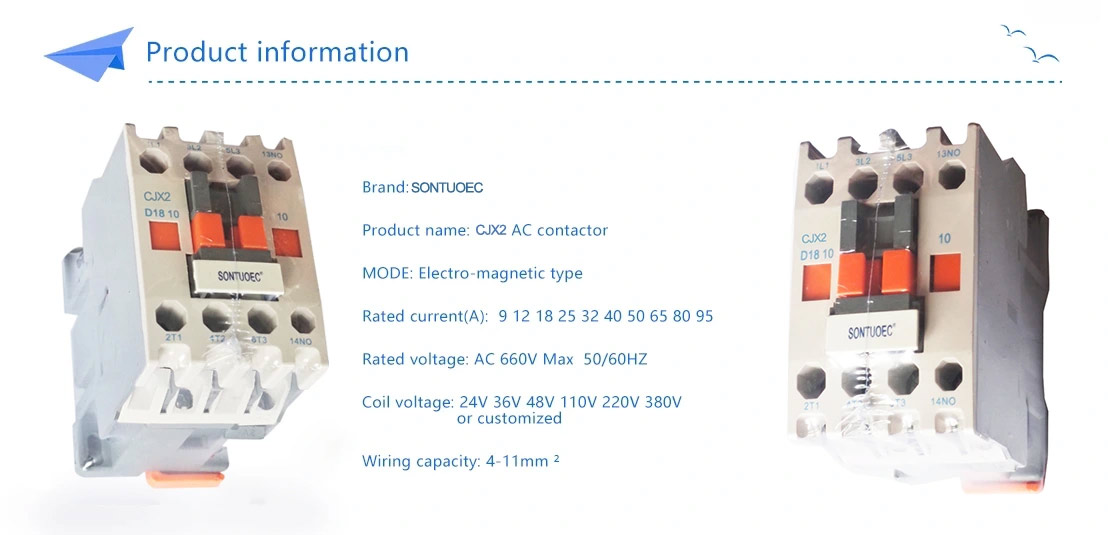

LC1- N Type AC Contactor
