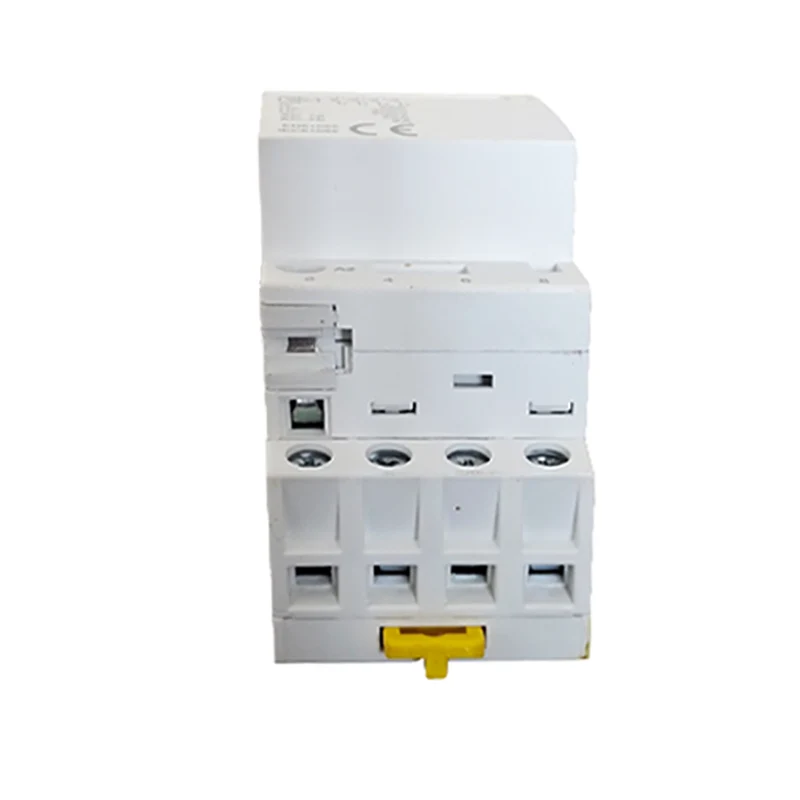

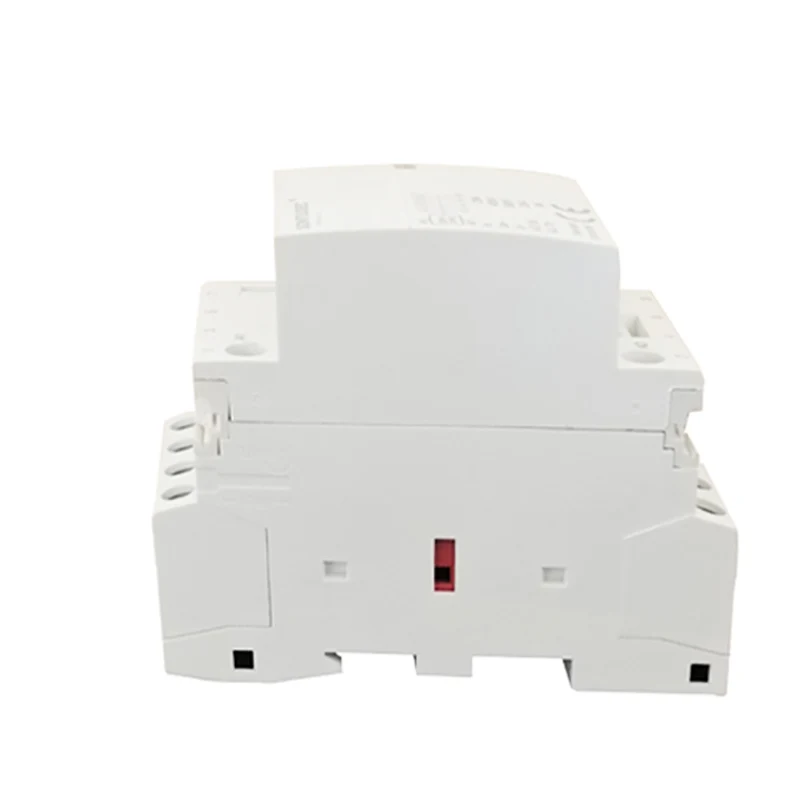

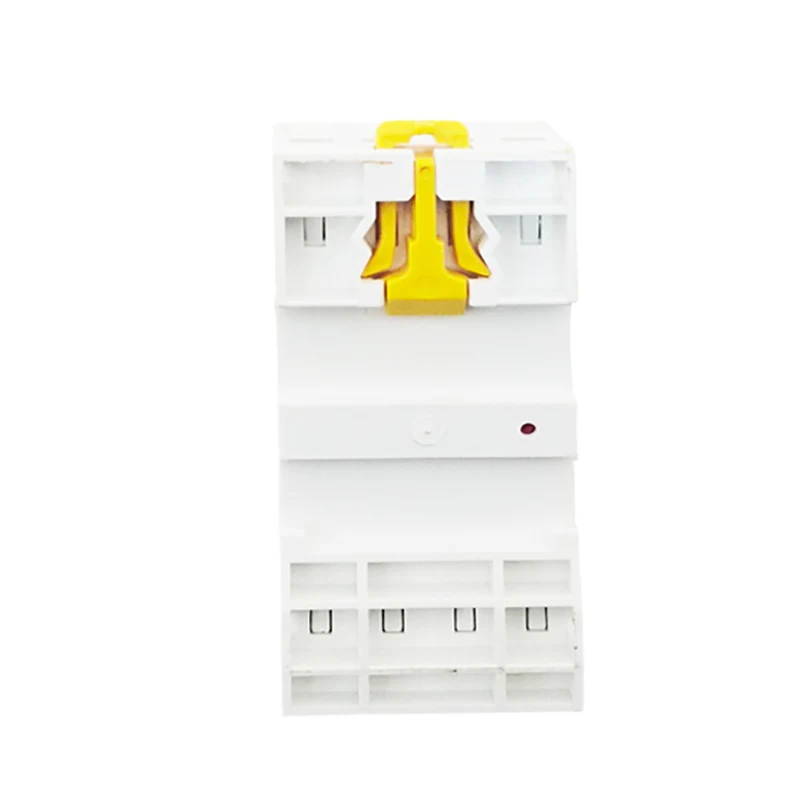

Домашній контактор змінного струму

Домогосподарські контактори AC STH8-100 в першу чергу розроблені для AC 50 Гц (або 60 Гц), з номінальною робочою напругою до 400 В. Вони мають номінальний робочий струм до 100A відповідно до категорії використання AC-7A та до 40A відповідно до категорії використання AC-7B. Ці контактори використовуються для управління низькими або трохи індуктивними навантаженнями в житлових та подібних додатках, а також для контролю навантажень по домогосподарках. Продукт в основному застосовується в будинках, готелях, квартирах, офісних будівлях, громадських будівлях, торгових центрах, спортивних майданчиках тощо, для досягнення автоматизованих функцій управління. Відповідність стандартів: IEC61095, GB/T17885.

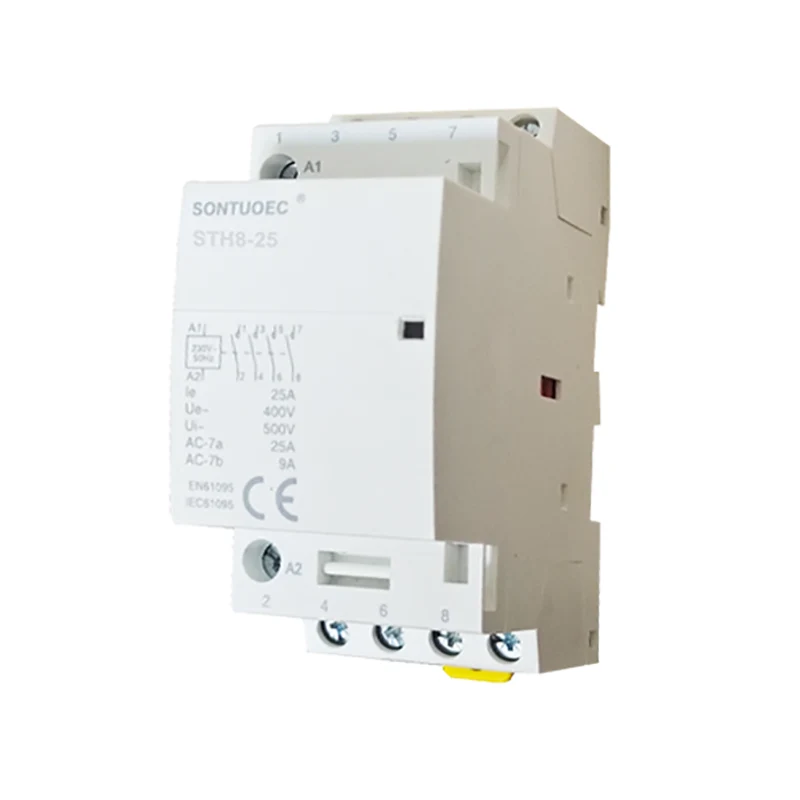

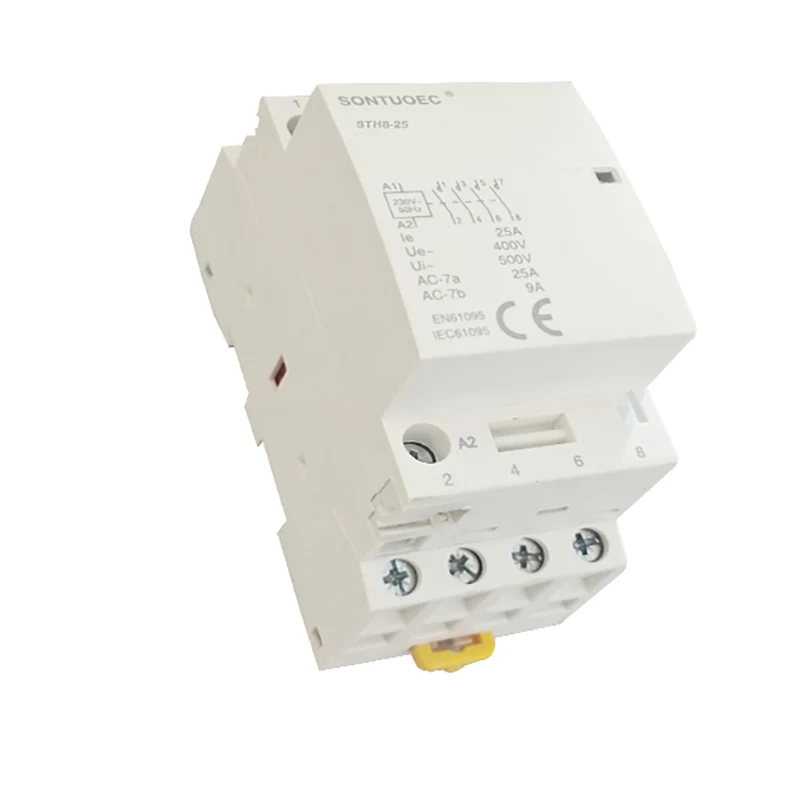

Модель:STH8-25

Надіслати запит

Опис продукту

Тип	контактор
Рейтинг a	16	20	25	32	40	63	100
СНІД	Так
BCTSINDICATION допоміжний	Так
Bactc Контроль допоміжного жовтий кліпи	Так

Тип					Ширина в 9 мм модулі
1p	Рейтинг (LN) AC-7A	Рейтинг (LN) AC-7A	КОНТРОЛЬ напруга (VAC) (50 Гц)	Контакт
	16а	6A	24	1No	2
	20A	7A	110	1NC
	25а	9A	230
2p
	16а	6A	24	2No	2
	20A	7A	110	1No+1NC
	25а	9A	230	2NC
	32А	12А	24	2No	4
	40А	18A	110	1No+1NC
	63А	25а	230	2NC
	100a	_	24		6
			110	2No
			230
3p
	16а	6A	24	3	4
	20A	7A	110	3NC
	25а	9A	230
	32А	12А	24	3	6
	40А	18A	110	3NC
	63А	25а	230
4p
	16а	6A	24	4No	4
	20A	7A	110	4NC
	25а	9A	230	2No+2NC 3No+1NC
	32А	12А	24	4No	6
	40А	18A	110	4NC
	63А	25а	230	2No+2NC 3No+1NC
	100a	_	24	4No	12
			110
			230

Основна структура

Домогосподарство АС, як правило, складається з таких частин:

Система контактів: включаючи основні контакти та допоміжні контакти. Основний контакт використовується для включення та розриву основної схеми, який зазвичай має більший рейтинг; Допоміжний контакт використовується для включення та розриву ланцюга управління, який має менший рейтинг струму.

Електромагнітна система: вона складається з залізного ядра, арматури та котушки. Коли котушка під напругою, ядро генерує магнітне поле, яке приваблює арматуру і закриває контакти; Коли котушка знежирена, магнітне поле зникає, арматура вивільняється і контакти порушуються.

Пристрій гасіння дуги: використовується для гасіння дуги, коли контакти відключаються, що запобігає пошкодженню дуги пошкодження контактів.

Оболонка та аксесуари: оболонка використовується для захисту внутрішніх компонентів від впливу зовнішнього середовища; До аксесуарів належать кріплення кронштейнів, термінали тощо, які використовуються для реалізації встановлення та проводки контактора.

Принцип операції

Принцип роботи домогосподарств АС -контактори заснований на принципі електромагнітної індукції. Коли котушка під напругою, залізне ядро генерує магнітне поле, яке приваблює арматуру і закриває контакти; Коли котушка знежирена, магнітне поле зникає, арматура вивільняється і контакти відключаються. Контролюючи енергію та деіненергізацію котушки, можна реалізувати дистанційне управління та захист домогосподарств.

Технічні параметри

Основні технічні параметри домогосподарств AC контакторів включають номінальну напругу, номінальний струм, номінальну частоту, з'єднання та прорив ємність тощо. Вибір цих параметрів слід визначити відповідно до фактичної ситуації побутового ланцюга, щоб забезпечити нормальну роботу та безпечне використання контактора.

Номінальна напруга: відноситься до рівня напруги, коли контактор працює нормально.

Оцінений струм: відноситься до максимального струму, який контактор може витримувати тривалий час під номінальною напругою.

Оцінка частоти: частота джерела живлення, коли контактор працює нормально.

Підключення та зламання: максимальний струм, який контактор може надійно підключитися та розриватися в зазначених умовах.
