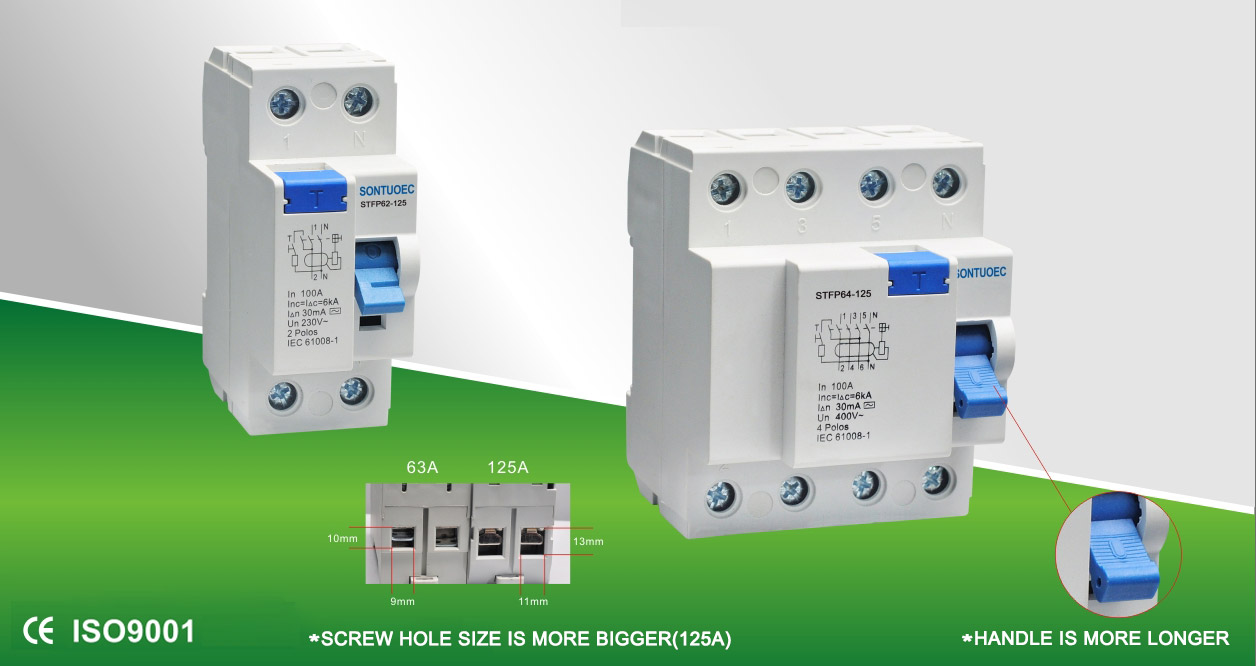

Електронний магнітний тип RCCB 125A/30MA

Електронний магнітний тип RCCB 125A/30MA здатний виявити залишкові струми в ланцюгах через витоки, короткі схеми або несправності землі та автоматично відрізати схеми, коли струм перевищує попередньо встановлений поріг, захищаючи таким чином безпеку персоналу та обладнання. Принцип його роботи заснований на принципі електромагнітної індукції, коли залишковий струм проходить через трансформатор, буде створений відповідний магнітний потік, який, в свою чергу, запускає електронний ланцюг для здійснення обробки сигналів і в кінцевому рахунку контролює дію механізму вивільнення.

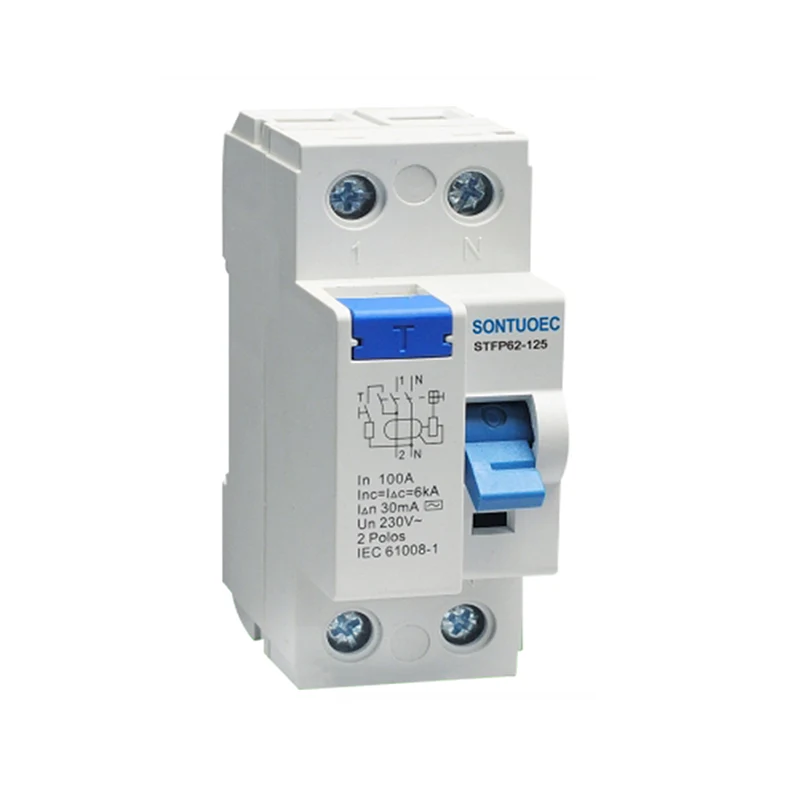

Модель:STFP360-125

Надіслати запит

Опис продукту

Модель:	STFP360-125
Стандарт:	IEC 61008-1
Залишкові поточні характеристики:	І, і
Полюс №:	2p, 4p
Оцінений струм:	16a, 25a, 32a, 40a, 63,80,100,125A
Номінальна напруга:	230/400 В змінного струму
Оцінка частоти:	50/60 Гц
Оцінений залишковий робочий струм iΔN:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Оцінений залишковий неопераційний струм i ΔNo:	≤0,5iΔN
Оцінений умовний струм короткого замикання Inc:	6000a
Оцінка умовного залишкового короткого замикання Поточний iΔc:	6000a
Тривалість тривалості:	Миттєвий трипінг ≤0,1сек
Залишкова діапазон потік:	0,5iΔN ~ iδn
Електромеханічна витривалість:	4000 циклів
Кріплення крутного моменту:	2,0 нм
Термінал з'єднання:	Гвинтовий клемна клема стовпа з затискачем
Установка:	35 мм DIN -залізничний монтаж

Основні особливості

Висока чутливість та швидка реакція: Електромагнітні RCCB можуть виявляти невеликі залишкові струми, як правило, менше 30 мА (точне значення відповідно до специфікацій продукту) та швидко відрізати схему протягом декількох мілісекунд, ефективно запобігаючи аварій електроналю.

Електромагнітний захист: порівняно з чисто електронними RCCB, електромагнітні RCCBS поєднують принцип електромагнітної індукції, яка має більш високу надійність та стабільність і може нормально працювати в різних суворих умовах.

Багатофункціональність: Деякі електромагнітні RCCB також мають перевантаження, коротке замикання та інші функції захисту, які можуть всебічно захистити безпеку ланцюгів та обладнання.

Простий у встановленні та обслуговування: Електромагнітні RCCB зазвичай приймають модульну конструкцію, компактну структуру, просту у встановленні та простий у здійсненні звичайного обслуговування та перевірки.

Принцип операції

Принцип експлуатації електромагнітного RCCB заснований на законі Кірххоффа, в якому зазначено, що вхідний струм завжди дорівнює вихідному струму (в ідеальному випадку). Коли в ланцюзі виникає витік або несправність землі, частина струму стікає безпосередньо на землю, обходячи навантаження, створюючи залишковий струм. У цей момент трансформатор виявляє цей незбалансований струм і генерує відповідний магнітний потік. Після того, як магнітний потік буде оброблений електронним ланцюгом, він спровокує дію механізму зачистки, так що вимикач швидко відрізає ланцюг.

Сценарії застосування

Електромагнітні RCCB широко використовуються в різних ситуаціях, коли необхідний електричний захист, включаючи, але не обмежуючись ними:

Житлові та комерційні будівлі: використовується для захисту електрообладнання та особистої безпеки, запобігання аварійному удару та електричних пожеж.

Промислові виробничі лінії: Використовується для захисту електричного обладнання, таких як двигуни, трансформатори та інше електричне обладнання від звичайної роботи, запобігання пошкодженню обладнання та простою через витік та перевантаження.

Громадські заклади: такі як лікарні, школи, бібліотеки та інші місця, що використовуються для забезпечення безпечної роботи електрообладнання та безпечного використання електроенергії персоналу.
