Електричний вимикач

Електричний вимикач - це комутаційний пристрій, здатний переносити та розривати струм при нормальних або ненормальних умовах ланцюга. Основна його функція полягає у захисті ланцюга від пошкоджень, спричинених перевантаженнями, короткими ланцюгами та іншими ненормальними умовами, щоб забезпечити безпечну та стабільну роботу системної системи. При перевантаженні, коротке замикання та інші несправності трапляються в ланцюзі, електричний вимикач може швидко відрізати струм, запобігти розширенню несправності та захистити обладнання та особисту безпеку.

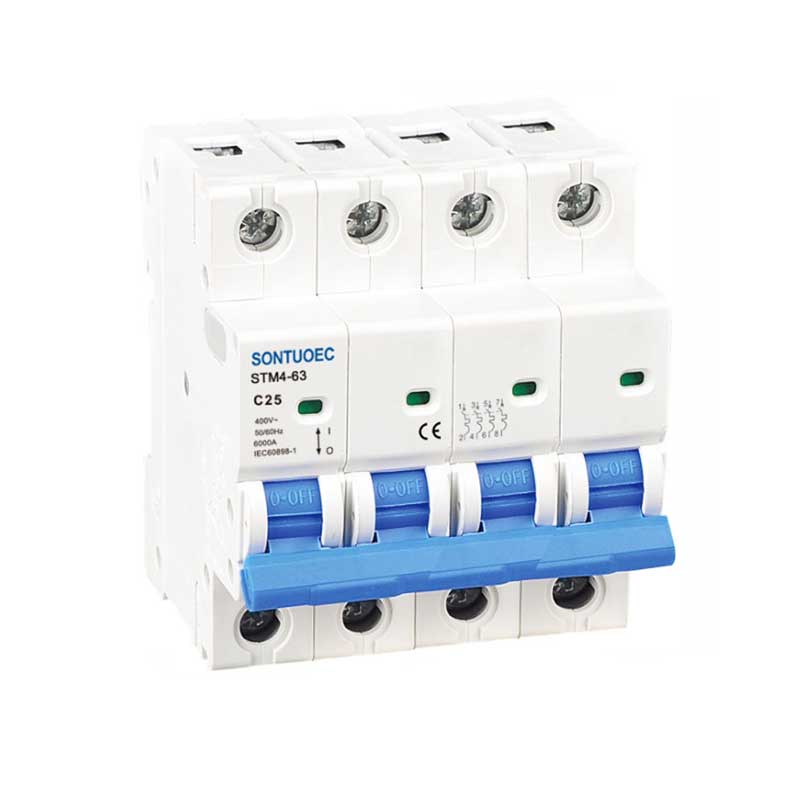

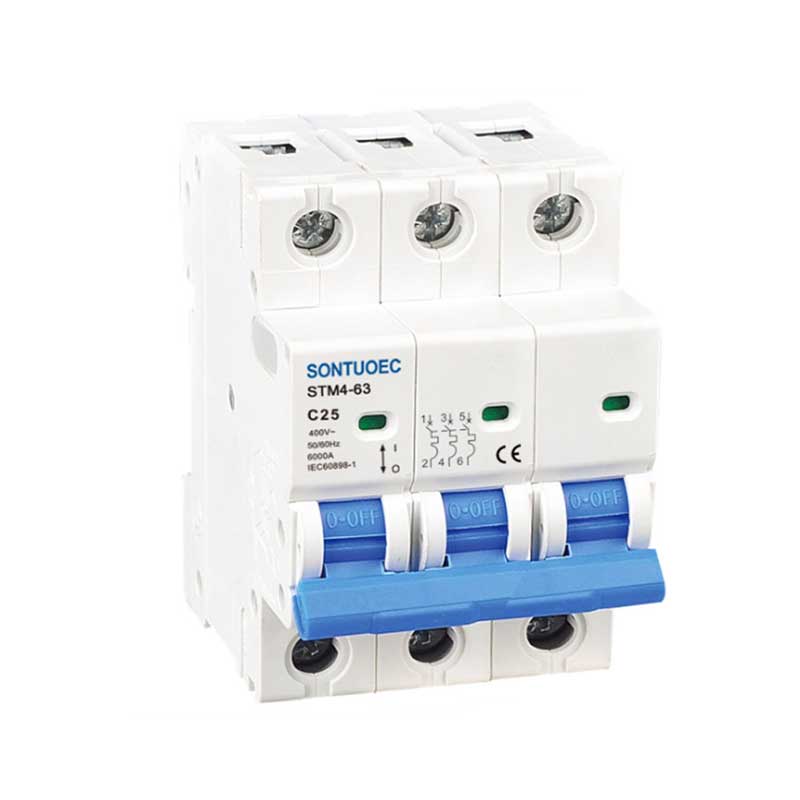

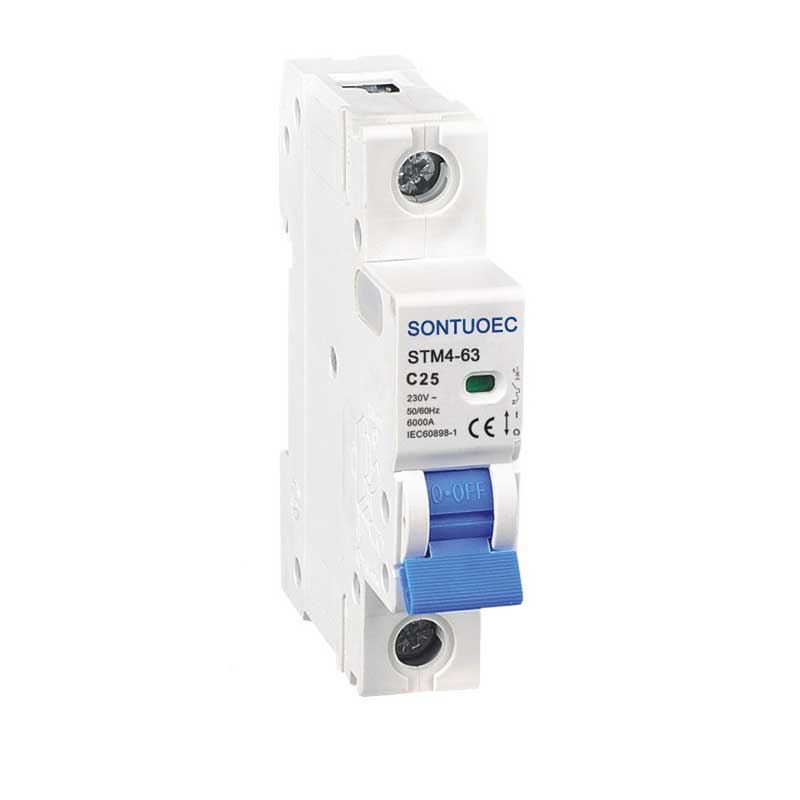

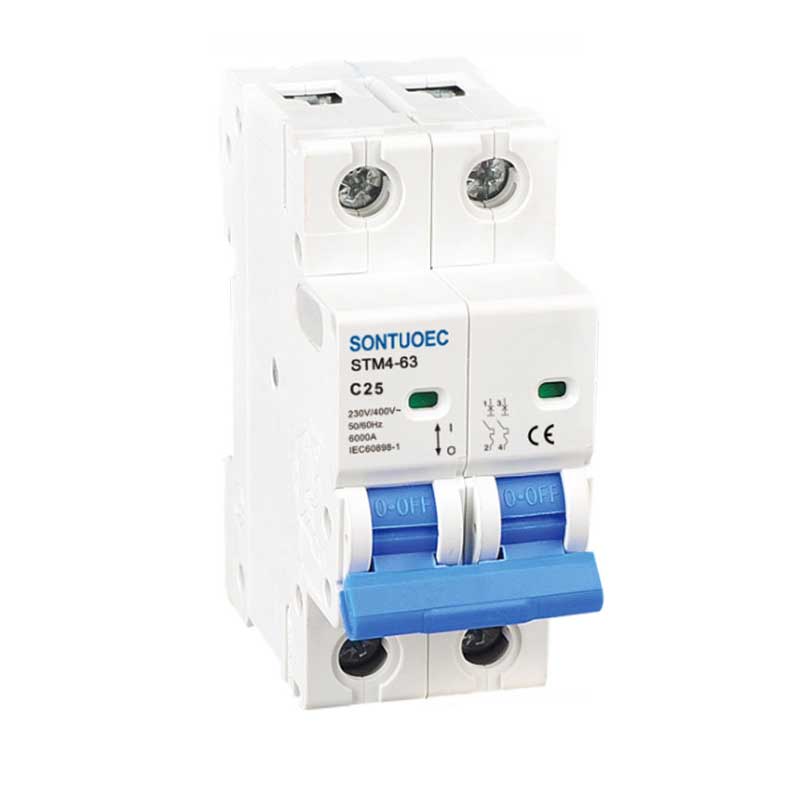

Модель:STM4-63

Надіслати запит

Опис продукту

Модель	STM4-63
Стандартний	IEC60898-1
Полюс	1p, 2p, 3p, 4p
Ємність розриву короткого замикання	3ka, 4,5 -кок, 6ka
Оцінений Струм (в)	1,2,4,610,16,20,25,32,40,50,63A
Оцінений Напруга (un)	AC230 (240)/400 (415) V
Оцінений Частота	50/60 Гц
Крива	B, C, D
Магнітний випуск	Б Крива: між 3 -дюймовими і 5 дюймів
	C Крива: від 5 дюймів і 10 дюймів
	D крива: між 10 -дюймовими та 14 дюйми
Електромеханічний витривалість	над 6000 циклів

Принцип операції

Принцип роботи електричних вимикачів заснований на принципах електромагнітної індукції та механічної передачі. Коли струм в ланцюзі перевищує номінальне значення, тепловий елемент всередині вимикача нагрівається і виробляє деформацію біметалу, або електромагніт призведе до достатньої кількості всмоктування, щоб зробити механізм відключення, таким чином відрізаючи схему. Крім того, вимикач також має пристрій гасіння дуги, який може ефективно гасити дугу, що генерується при розриві струму та запобігти шкоді відшкодування обладнання та персоналу.

Основні компоненти

Електричний вимикач, як правило, складається з контактної системи, системи гасіння дуги, механізму роботи, нападника, оболонки тощо. Контактна система використовується для підключення та відключення вимикача; Система гасіння дуги використовується для гасіння дуги, породженої при розриві струму; Механізм експлуатації використовується для реалізації посібника або автоматичної роботи вимикача; Tripper - це частина, яка запускає дію вимикача відповідно до ситуації з несправністю в ланцюзі; Школа використовується для захисту внутрішньої структури вимикача та запобігання зовнішніх перешкод.
