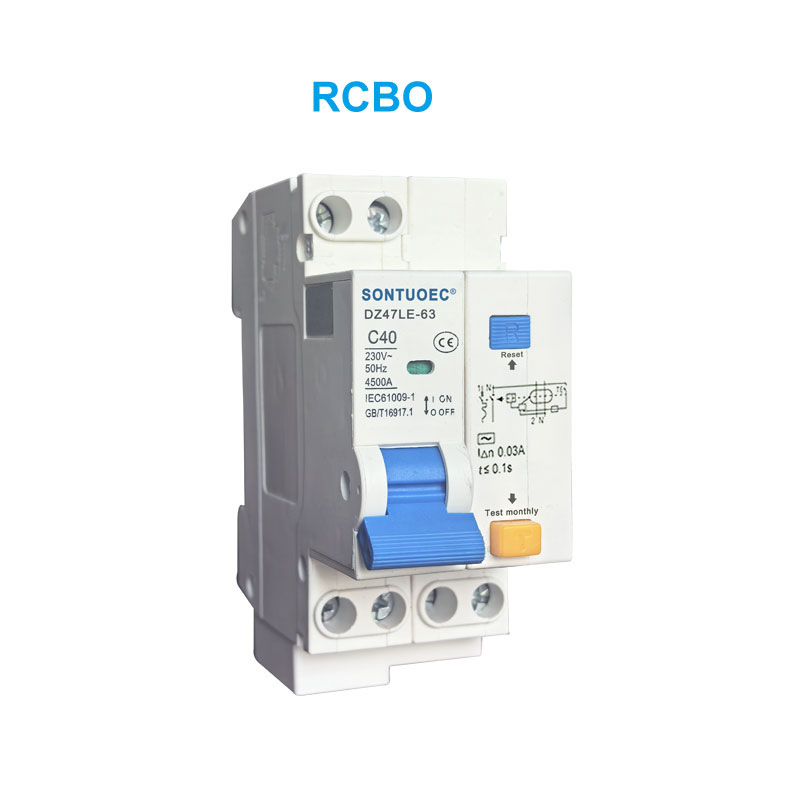

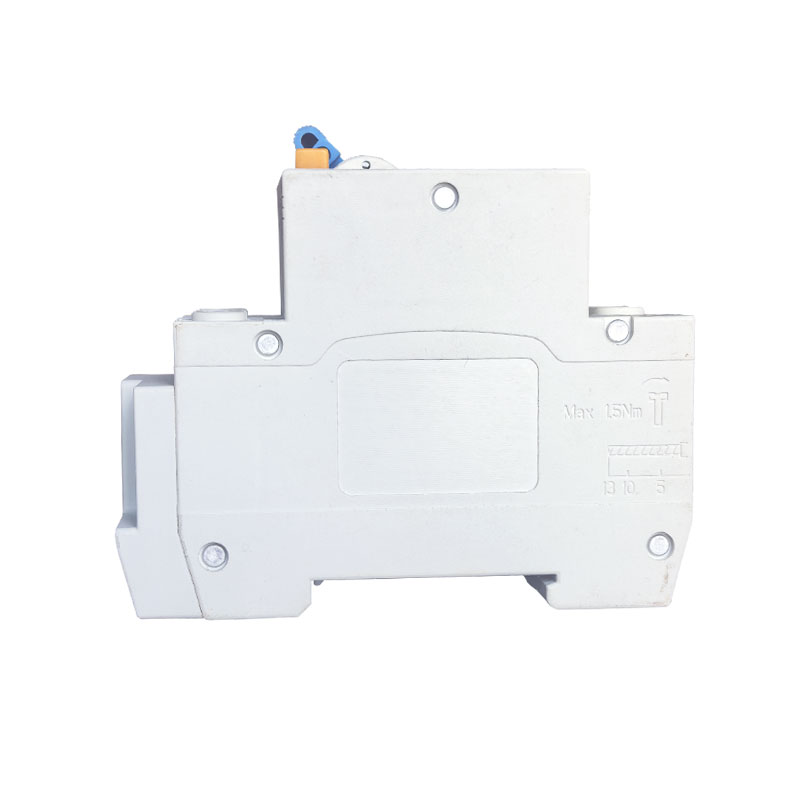

Автоматичний вимикач струму витоку серії Dz47le-63 RCBO

SONTUOEC є одним із китайських постачальників/виробників, що спеціалізується на виробництві різних малих електроприладів. DZ47LE застосовується до лінії змінного струму 50/60 Гц номінальною напругою 230 В для однополюсного двопроводу, 2 полюса або 400 В для 3 полюса, 3 полюса 4 дроту. 4 полюси і номінальний струм до 63А. Він може захистити лінію і двигун від перевантаження та короткого замикання Це може також використовувати для рідкісного перетворення лінії і рідкісного запуску двигуна. Він відповідає стандартам IEC61009.1.

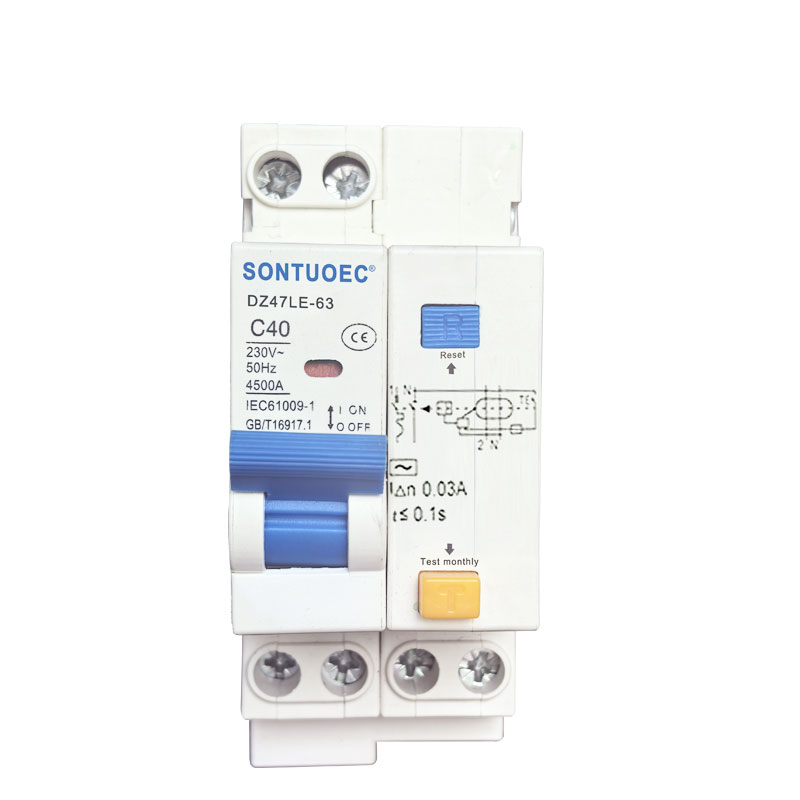

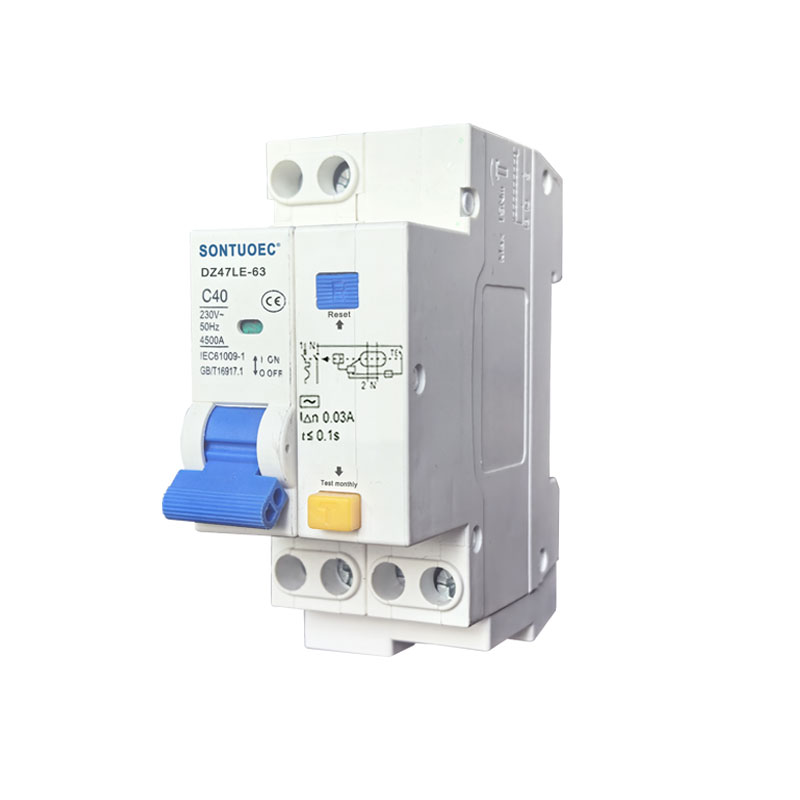

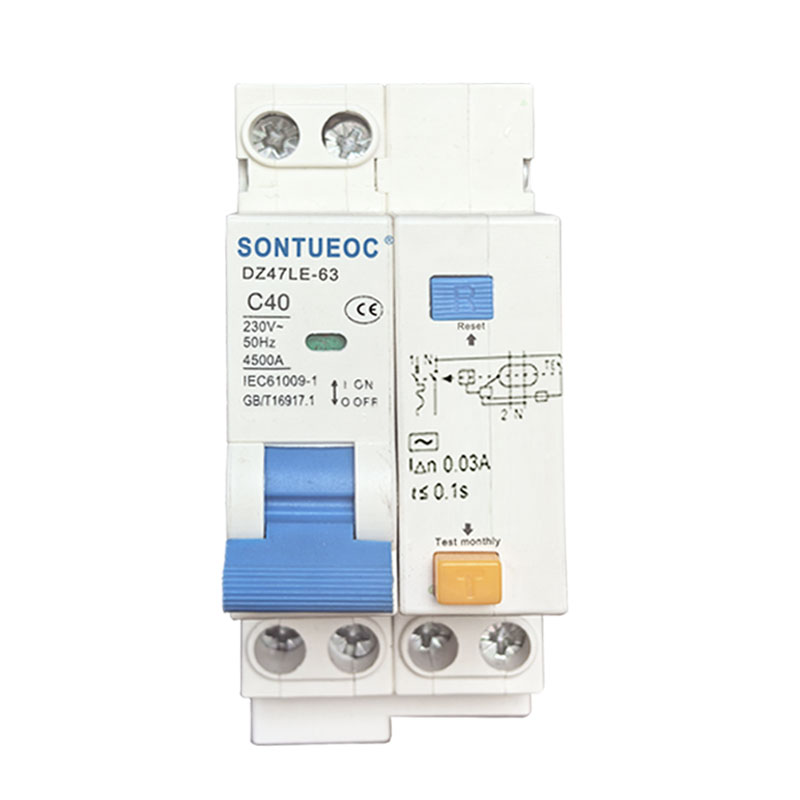

Модель:DZ47LE-63

Надіслати запит

Опис продукту

Технічні параметри:

Номінальна напруга (В)	Номінальний струм корпусу Inm (A)	поляків	Нейтральний	Номінальний струм In (A)	Номінальна вимикаюча здатність короткого замикання Icu (KA)		Номінальний струм витоку Струм відключення	Номінальний струм без розривного струму (мА)
Номінальна напруга (В)	Номінальний струм корпусу Inm (A)	поляків	Лінель	Номінальний струм In (A)	Розривна здатність Icu (KA)	COS	(мА))	Номінальний струм без розривного струму (мА)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Автоматичний вимикач DZ47LE із захистом від перевантаження по струму (електронний):

1. Застосування

Персонал і протипожежний захист

Захист кабелю та лінії від перевантаження та короткого замикання

2. Загальні правила вибору РЦБО:

a.Номінальний залишковий робочий струм

In ≤ 30 мА: додатковий захист у разі прямого контакту In ≤300 мА: профілактичний протипожежний захист у разі струму замикання на землю

b.Клас спокою

Клас змінного струму - відключення забезпечується для синусоїдальних змінних струмів, незалежно від того, чи вони подаються швидко, чи повільно зростають.

c. Крива відключення

Крива C (5-10 In) захист і контроль ланцюгів від перевантажень і коротких замикань; захист резистивних і індуктивних навантажень з малим пусковим струмом.

Крива D (10-14 In) захист і контроль ланцюгів від перевантажень і коротких замикань; захист для ланцюгів, які живлять навантаження з високим пусковим струмом при замиканні ланцюга (трансформатори НН/НН, пробійні лампи).
