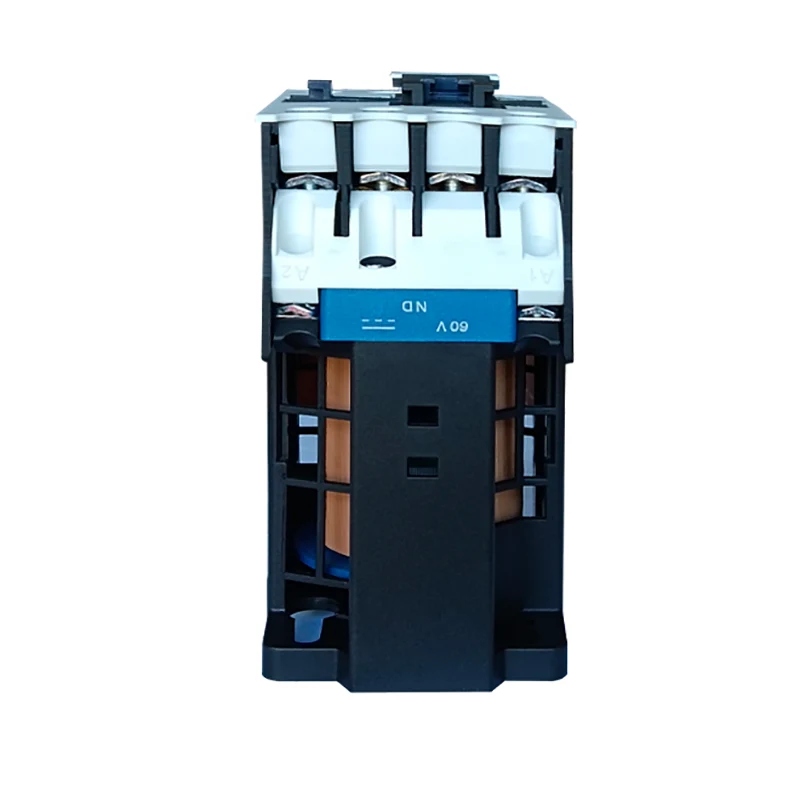

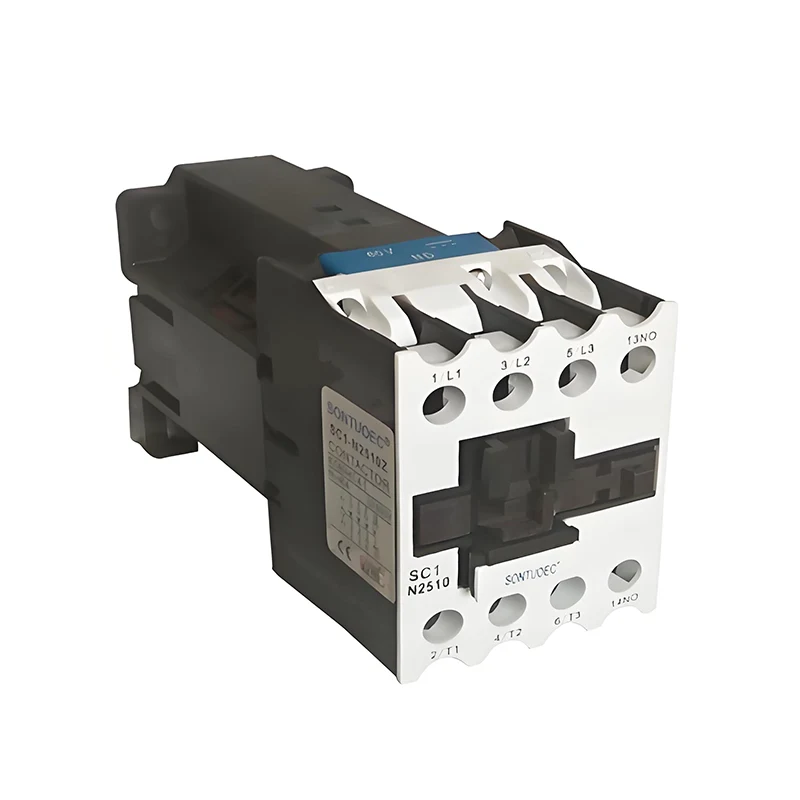

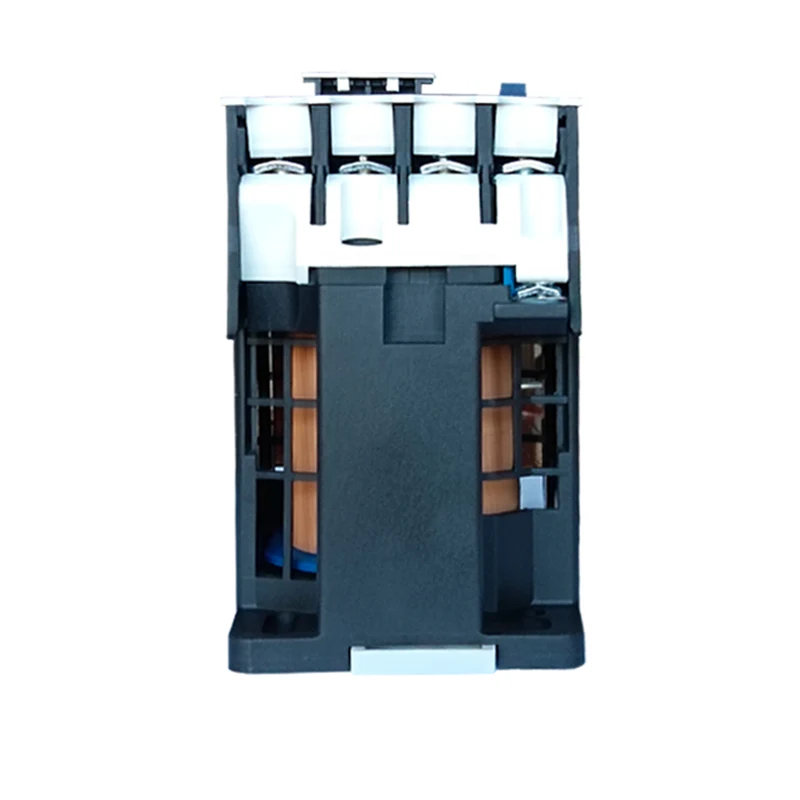

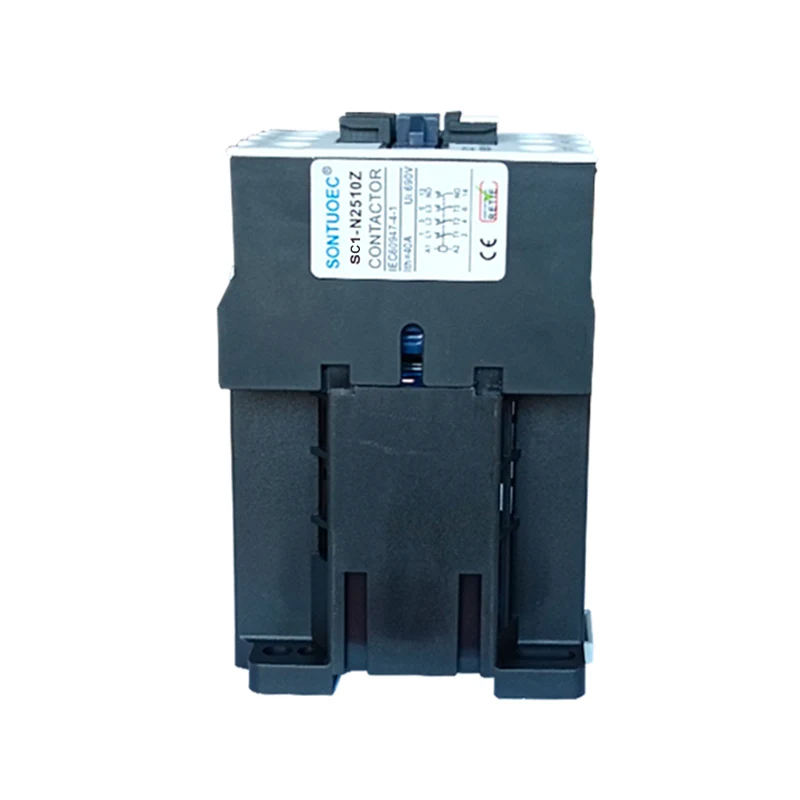

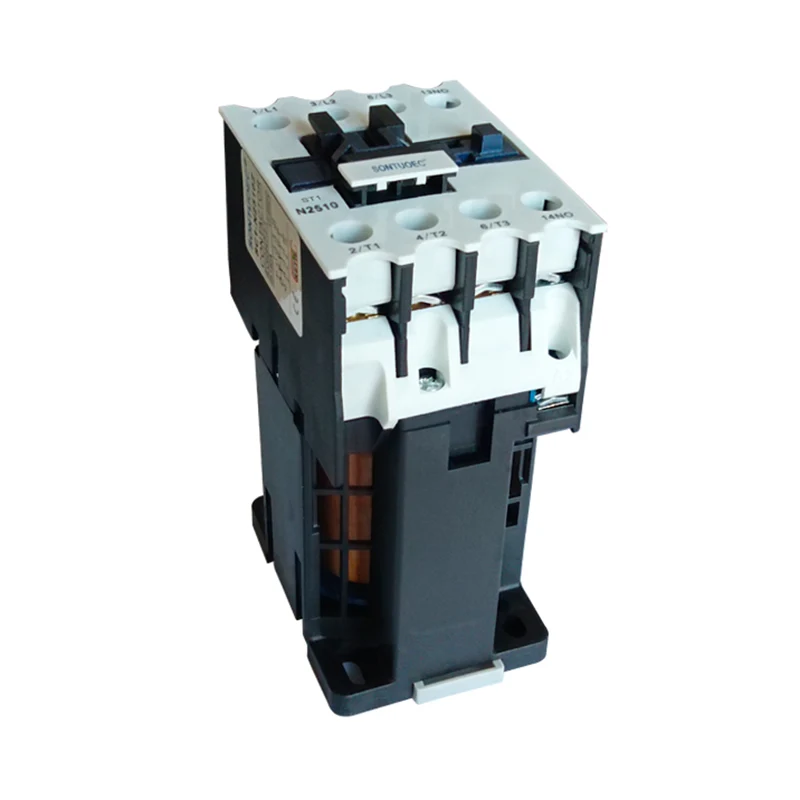

Магнітний контактор постійного струму

Принцип операції

Коли котушка магнітного контактора постійного струму піддається енергії, струм постійного струму в котушці генерує магнітне поле. Це магнітне поле призведе до того, що статичне залізне ядро ​​генерує електромагнітне всмоктування, яке приваблює рухоме залізне ядро, тим самим змушує діяти контактну систему. Зазвичай, як правило, закриті контакти відкриються, і зазвичай відкриті контакти закриваються, усвідомлюючи управління/вимкнення ланцюга. Коли котушка знежирена, електромагнітне всмоктування зникає, рухома заліза скидається під дією пружини, а контакти повертаються до їх первісного стану.

Основна структура та характеристики

Електромагнітна система: включаючи котушку, статичне залізне ядро ​​та рухоме залізне ядро ​​та інші компоненти, є ключовою частиною генерування магнітного поля та контролю дії контактів.

Система контактів: включаючи зазвичай відкриті контакти та зазвичай закриті контакти, що використовуються для управління та вимиканням схеми. Контактні матеріали зазвичай мають хорошу електропровідність та високу температуру.

Пристрій гасіння дуги: використовується для гасіння дуги, коли контакт зламається, щоб захистити контакт від пошкоджень. Для контакторів великої ємності дизайн пристрою гасіння дуги є особливо важливим.

Магнітний контактор постійного струму характеризується простою структурою, надійною дією, довгим життям та легким обслуговуванням. У той же час, завдяки використанню джерела живлення постійного струму, він має низьке споживання енергії та шум.

Вибір та запобіжні заходи

Вибираючи магнітний контактор постійного струму, потрібно враховувати наступні фактори:

Номінальна напруга: Переконайтесь, що номінальна напруга вибраного контактора відповідає напрузі постійного струму в ланцюзі.

Оцінений струм: Відповідно до кількості струму навантаження в ланцюзі, виберіть Контактор із відповідним значенням струму. У той же час, необхідно також розглянути можливість перевантаження та коротке замикання витримують ємність контактора.

Контактна форма та число: Відповідно до попиту на управління схеми, виберіть відповідну контактну форму та число. Наприклад, незалежно від того, чи потрібні зазвичай відкриті або нормально закриті контакти та скільки контактів потрібно.

Бренд та якість: Виберіть відомі бренди та високоякісні продукти, щоб забезпечити надійність та термін служби контактора. Також розглянемо такі фактори, як послуга післяпродажної та технічної підтримки продукту.

Використовуючи магнітні контактори постійного струму, вам потрібно звернути увагу на такі питання:

Правильна проводка: Переконайтесь, що проводка контактора є правильною, щоб уникнути неправильної проводки, що веде до відмови ланцюга або пошкодження контактора.

Регулярний огляд та обслуговування: регулярно оглядайте та підтримуйте контактор, включаючи очищення контактів, перевірку стійкості до котушки та стійкості до ізоляції. Переконайтесь, що контактор знаходиться в хорошому робочому стані.

Уникайте перевантаження та короткого замикання: Уникайте дозволу контактору працювати під перевантаженням або коротким циркуляцією тривалий час, щоб уникнути пошкодження контактора та впливу на стабільність ланцюга.
