Крива D MCB мініатюрна вимикача

Дотримуючись ряду міжнародних стандартів безпеки та авторитетних сертифікатів, мініатюрний вимикач Curve D MCB забезпечує надійний захист для електричних систем і широко використовується в різних додатках, де потрібна висока безпека та стабільність. Під час вибору та використання кривої D MCB рекомендується, щоб вибір базувався на конкретних вимогах до електричної системи та характеристик навантаження та дотримуватися відповідних кодів встановлення та технічного обслуговування.

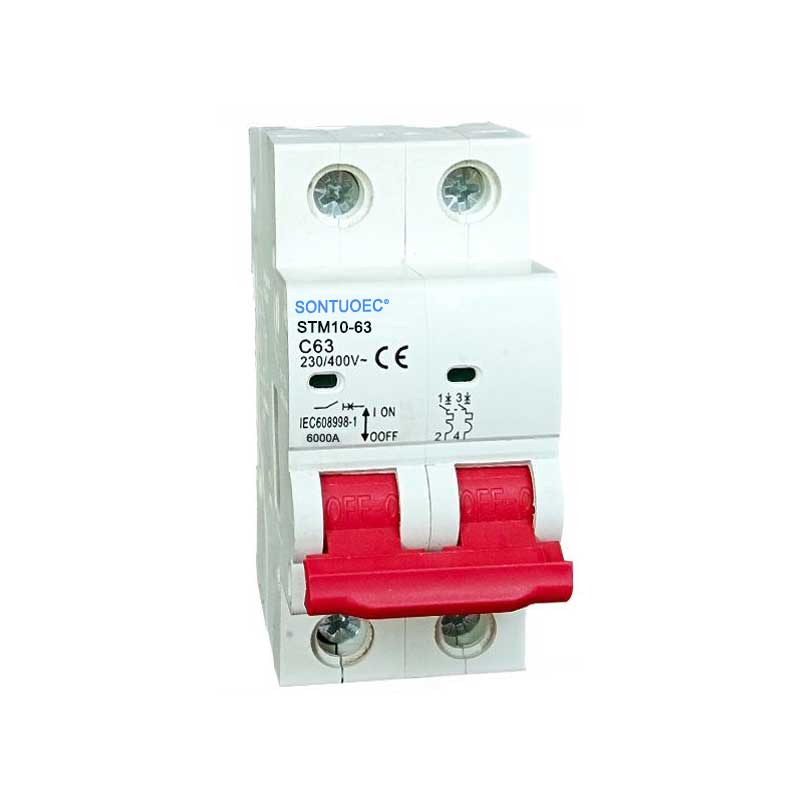

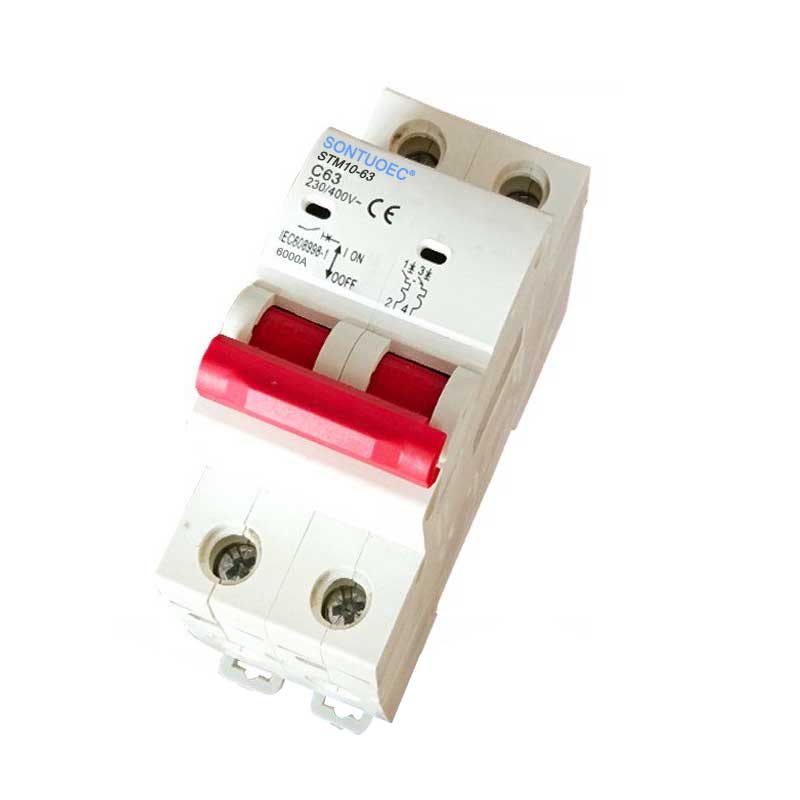

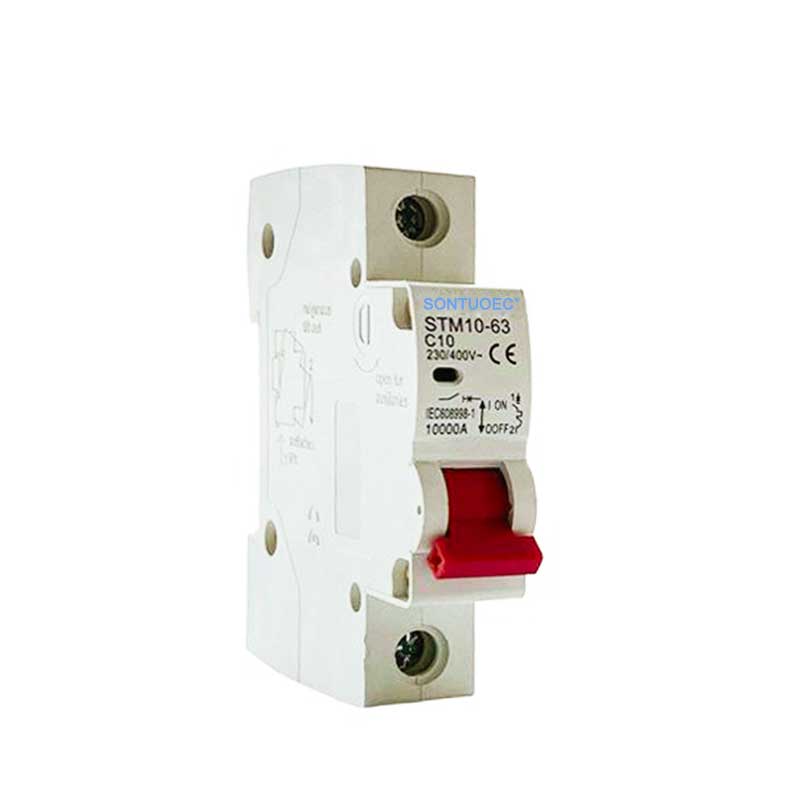

Модель:STM10-63

Надіслати запит

Опис продукту

Стандартний		IEC/EN 60898-1
Електричний особливості	Оцінений струм в	A	1,2,4,610,16,20,25,32,40,50,63A
	Стовпи	P	1p, 2p, 3p, 4p
	Номінальна напруга UE	V	AC 230/400
	Інтерфейс із ізоляційною напругою	V	500
	Оцінка частоти	Гц	50/60
	Рейтинг зламання	A	3000, 4500, 6000
	Номінальний імпульс витримує напругу (1,2/50) UIMP	V	4000
	Діелектрична випробувальна напруга на ind.freq. Для 1 хв	KV	2
	Ступінь забруднення		2
	Характеристика термо-магнітного вивільнення		B, C, D
Механічний особливості	Електричне життя	t	4000
	Механічне життя	t	10000
	Ступінь захисту		IP20
	Еталонна температура для налаштування теплового елемента	ºC	30
	Температура навколишнього середовища (із середнім числом ≤35ºC)	ºC	-5 ~+40 (Спеціальна програма, будь ласка, зверніться до Корекція компенсації температури)
	Температура зберігання	ºC	-25 ~+70
Встановлення	Тип з'єднання терміналу		Шовка кабелю/шпильки
	Розмір клеми Верх/Дно для кабелю	мм2	25
		Шум	18-3
	Термінальний розмір верху/дно для шин	мм2	25
		Шум	18-3
	Затягування крутного моменту	N*м	2
		В фунтів	18
	Кріплення		на DIN Rail EN 60715 (35 мм) за допомогою пристрою швидкого кліпу
	З'єднання		Зверху та знизу

Характеристики продукту

 Номінальний струм та напруга: Крива D MCB підходить для широкого діапазону рейтингових струмів, таких як 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a тощо, а також для рейтингових діапазонів напруги, таких як 110 В, 220 В, 400 В тощо, і для частот 50/60HZ.

Характеристики виведення: Крива D MCB особливо підходить для високих індуктивних навантажень та розподілу, які генерують великі струми, такі як електричне обладнання, яке генерує імпульсні струми, невеликі двигуни тощо. Вони можуть використовуватися в широкому спектрі додатків, таких як системи розподілу електроенергії, системи розподілу електроенергії та системи живлення. Його миттєвий струм розриву, як правило, в 10-40 разів перевищує рейтинг струму, а це означає, що він може швидко відрізати ланцюги та захищати обладнання від пошкодження під час раптового збільшення струму.

 Захист короткого замикання: D-криві MCB мають високу ємність розриву короткого замикання, наприклад, номінальна ємність розриву короткого замикання 6KA для деяких продуктів, яка може надійно захистити ланцюги від струмів короткого замикання.

 Мірки безпеки та сертифікати: ці продукти, як правило, відповідають ряду міжнародних стандартів безпеки, таких як EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 тощо, і отримали авторитетні сертифікати, такі як CE, CBC, CCC, TUV тощо, щоб забезпечити безпечне та надійне продукти.
