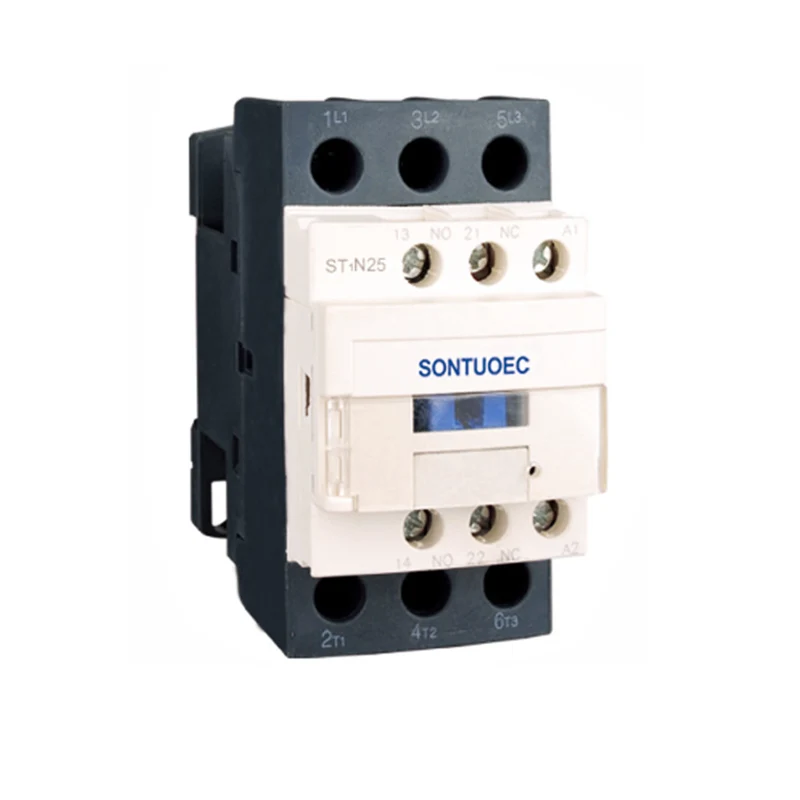

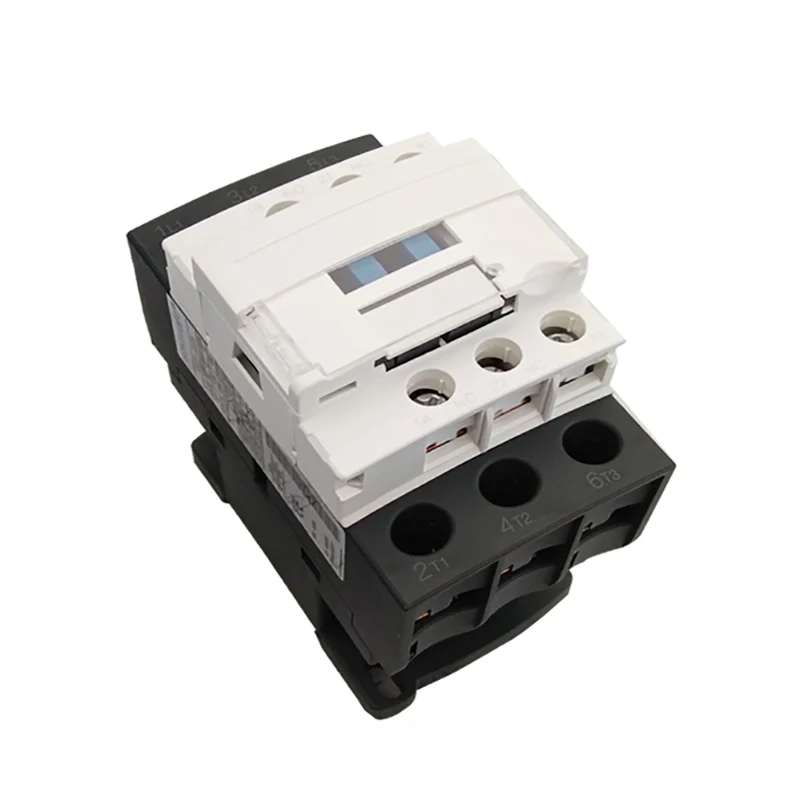

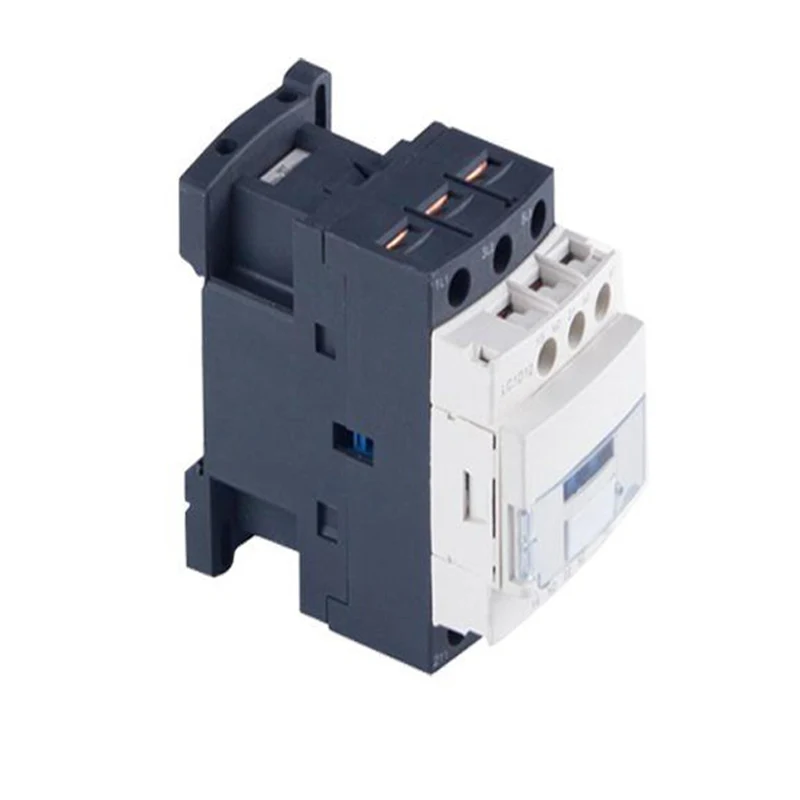

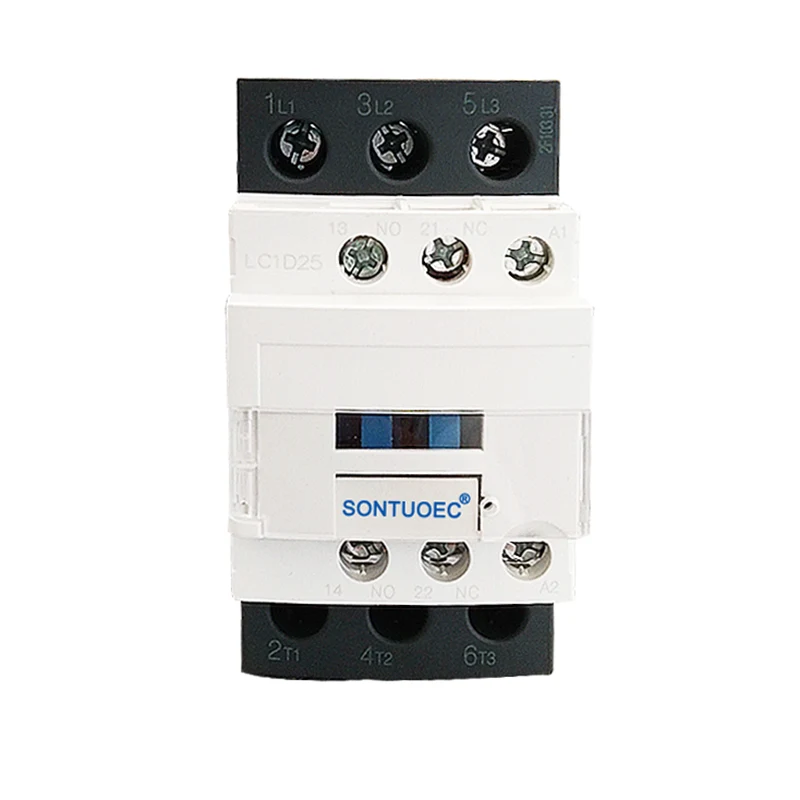

CJX2 3P 25A AC контактор змінного струму

Контактор CJX2 3P 25A AC підходить для підключення та розриву ланцюгів на великі відстані, а також для частого запуску та управління двигунами змінного струму. Крім того, його можна використовувати з відповідними тепловими реле для утворення електромагнітних стартерів для захисту ланцюгів, де можуть виникати експлуатаційні перевантаження.

Модель:ST1N

Надіслати запит

Опис продукту

Тип		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Оцінений робочий струм (a)	AC3	9	12	18	25	32	40	50	65	80	95
Оцінений робочий струм (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартна потужність 3-фаза Motors 50/60 Гц інкатегорія AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Оцінений струм тепла (A)		20	20	32	40	50	60	80	80	125	125
Електричне життя	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електричне життя	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічне життя (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Номер контактів	3p+ні					3p+nc+ні
Номер контактів	3p+nc					3p+nc+ні

Структурні особливості

Захисна конструкція: CJX2 3P 25A AC Контактор AC приймає захисну структуру, яка характеризується невеликим обсягом, легкою масою, низьким споживанням електроенергії та тривалим життям.

Структура дій прямої дії: її структура дії є прямим дією, а контакти є подвійною точкою розривів, що підвищує надійність та безпеку контакту.

Допоміжна контактна група блок-типу: допоміжна контактна група, головка затримки повітря, механізм механічного блокування та інші компоненти можуть бути додані відповідно до потреб користувача, щоб сформувати контактор із затримкою часу, оборотний контактор, Star-Delta Starter та інші похідні продукти.

Технічні параметри

Основні технічні параметри CJX2 (ST1N) Contactor AC включають:

Номінальна напруга: включаючи 36 В, 110 В, 127 В, 220 В, 380 В та інші рівні для задоволення потреб різних систем електроенергії.

Номінальний струм: Відповідно до різних моделей, рейтингове струм коливається від 9A до 95A.

Напруга котушки: напруга котушки змінного струму включає 24 В, 36 В, 48 В, 110 В, 220 В, 380 В тощо.

Механічне та електричне життя: Механічне життя може бути до мільйонів разів, а електричне життя також відносно високий, що забезпечує довгострокову стабільну роботу контактора.

Встановлення та обслуговування

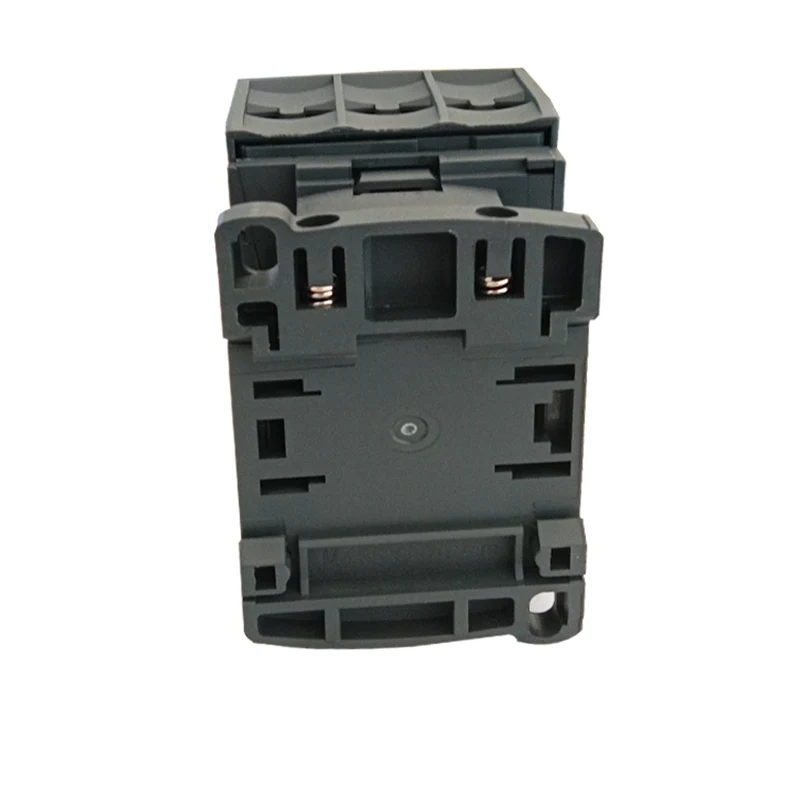

Встановлення: контактори змінного струму CJX2 можна встановити двома гвинтами або 35 -мм (або 75 мм) направляючою рейкою, яка зручно та швидка. Відповідні технічні дані слід перевірити перед встановленням, щоб забезпечити відповідність умовам встановлення.

Технічне обслуговування: Усі частини продукту слід регулярно перевіряти під час використання, що вимагають, щоб рухомі деталі не застрягли, а кріплення не були вільними. Якщо є пошкодження, його слід замінити вчасно, щоб забезпечити нормальну роботу контактора.

CJX2 3P 25A AC Contactor
