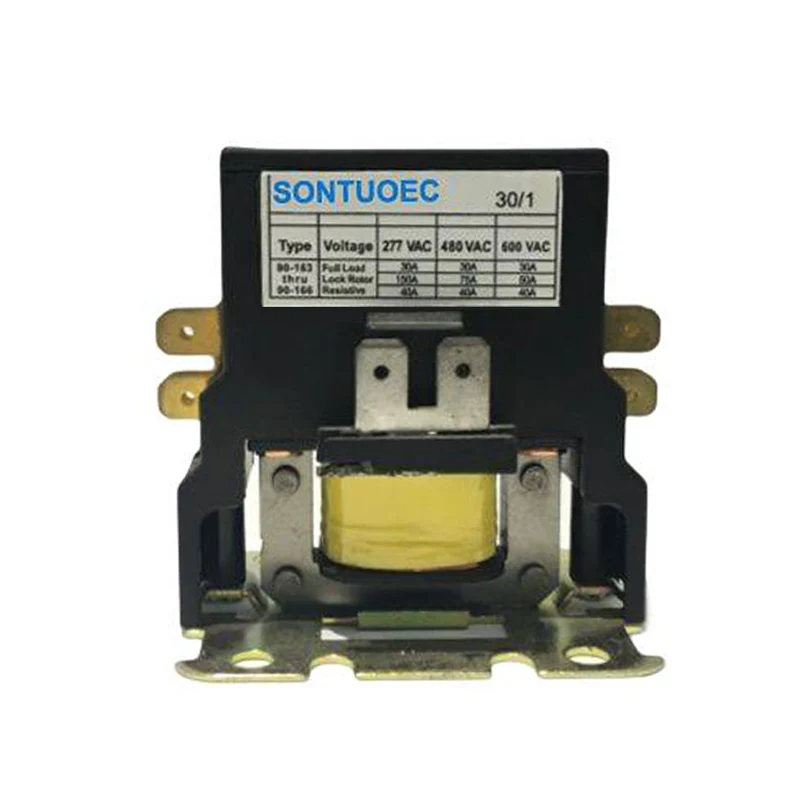

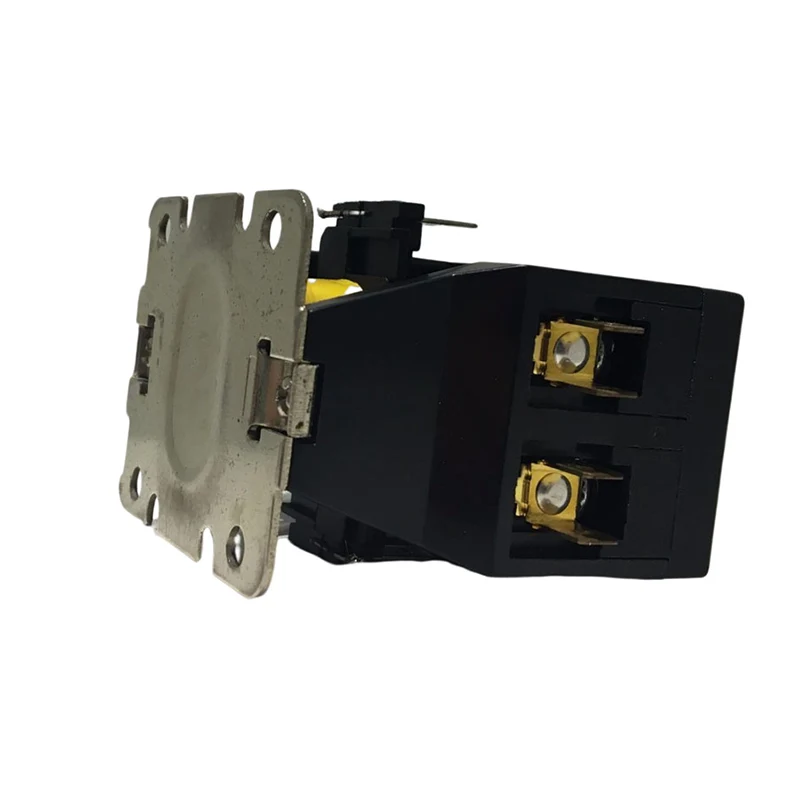

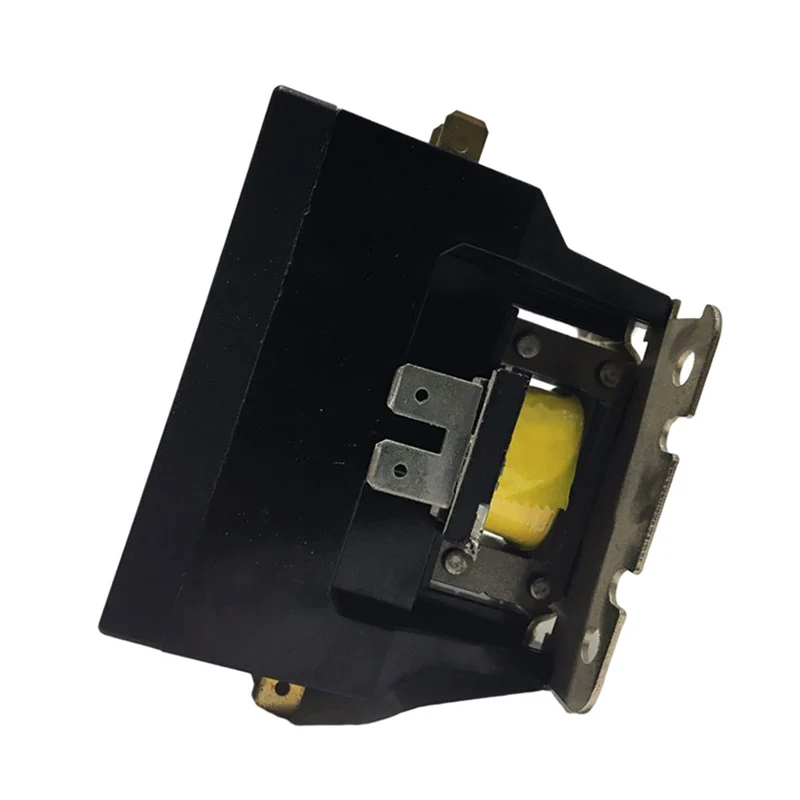

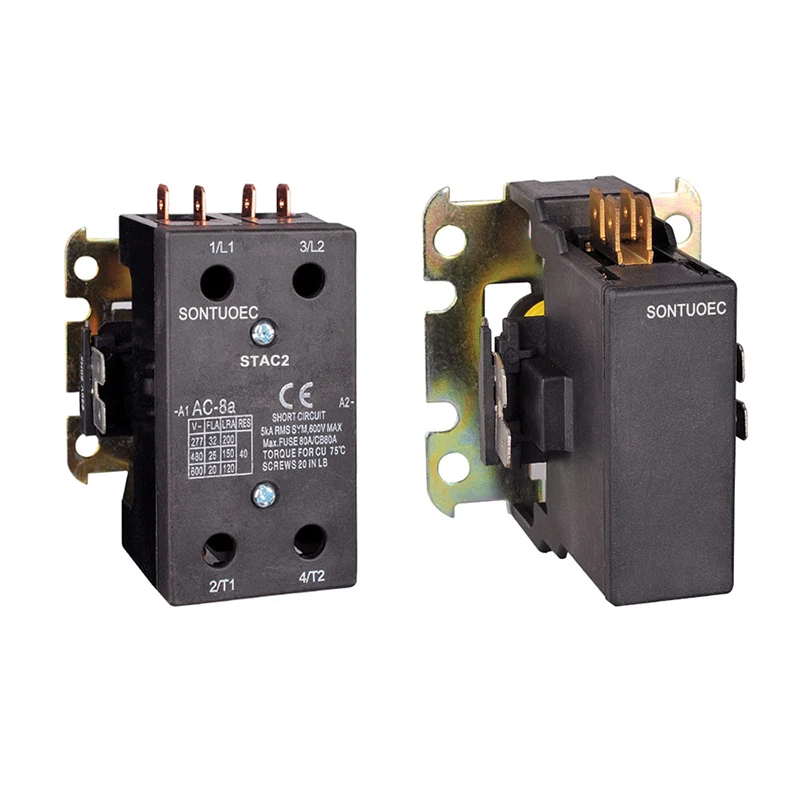

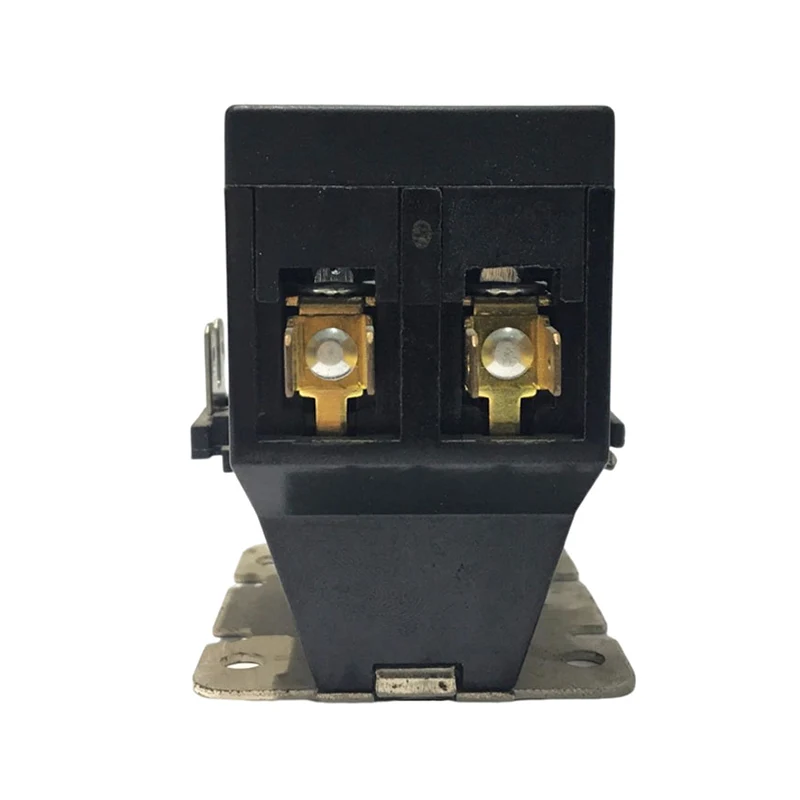

Контактор змінного струму кондиціонера

Контактори змінного струму кондиціонування - це певна мета контакторів змінного струму, розроблений для використання в холодильному, кондиціонуванні та електричних систенах опалення. Підключення живлення можна здійснити з гвинтовими клемами з швидким підключенням або клемами з швидким підключенням

Надіслати запит

Опис продукту

Модель ні	Повне навантаження	Резистивні підсилювачі (a)	Полюс №	Напруга котушки ( V)	Напруга лінії (v)	Макс HP		-
Модель ні	Підсилювачі (a)	Резистивні підсилювачі (a)	Полюс №	50/60 Гц	Напруга лінії (v)	Напруга (V)	Поодинокий Фаза	Три Фаза
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Ізоляційний матеріал	Контактний блок та перевізник високоякісні Термореактивна смола електричного класу
Діапазон температури	-40 ° F до 150 ° F; -5-+40
Механічне життя (без навантаження)	Відповідає стандарту специфікацій UL та ARI
Електричне життя	Відповідає специфікаціям UL та ARI Стандартний
Вага (наближення)	9,25 унцій
Частота котушок	50/60 Гц
Ізоляція котушки	Клас B (130ºC)
Припинення	Роз'єм тиску та подвійний 1/4 Q.C
Діяти	85% номінального котушки -котушки; 110% максимальний сейф діяти
Робочий цикл	Безперервний

Структура та особливості

Структура:

Електромагнітна система: включає такі компоненти, як котушки, ядра тощо, які використовуються для генерування магнітного потоку для керування відкриттям та закриттям контактної системи.

Система контактів: Включає основний контакт та допоміжний контакт. Основний контакт використовується для перенесення номінального струму системи кондиціонування, тоді як допоміжний контакт використовується для реалізації передачі та зворотного зв'язку сигналу управління.

Пристрій гасіння дуги: використовується для гасіння дуги, що утворюється, коли контакт відключений для захисту контакту від пошкоджень.

Пристрій розсіювання оболонки та тепла: використовується для захисту внутрішніх компонентів від зовнішнього середовища та забезпечення необхідної функції розсіювання тепла.

Особливості:

Спеціалізація: Розроблена для систем кондиціонування для задоволення потреб систем кондиціонування для електричного управління.

Надійність: Контактна система виготовлена з високоякісних матеріалів з хорошою електропровідністю та стійкістю до стирання для забезпечення довгострокової стабільної роботи.

Безпека: оснащений ідеальним пристроєм для гасіння дуги, ефективно запобігаючи пошкодження дуги контактів та навколишнього середовища.

Сумісність: сумісна з широким діапазоном систем кондиціонування та систем електричного управління, зручно для встановлення та введення в експлуатацію.

Принцип роботи

Коли котушка контактора змінного струму 2p підсилюється під напругою, залізне ядро стає магнітним і привертає контактну систему до закриття, таким чином з'єднуючи систему кондиціонування кондиціонування до джерела живлення. Коли котушка деіненерується, залізне ядро втрачає магнетизм, а контактна система буде відокремлена дією пружини, тим самим відключаючи систему кондиціонування від джерела живлення. Таким чином, контактор може реалізувати дистанційне управління системою кондиціонування.
