Магнітний контактор змінного струму

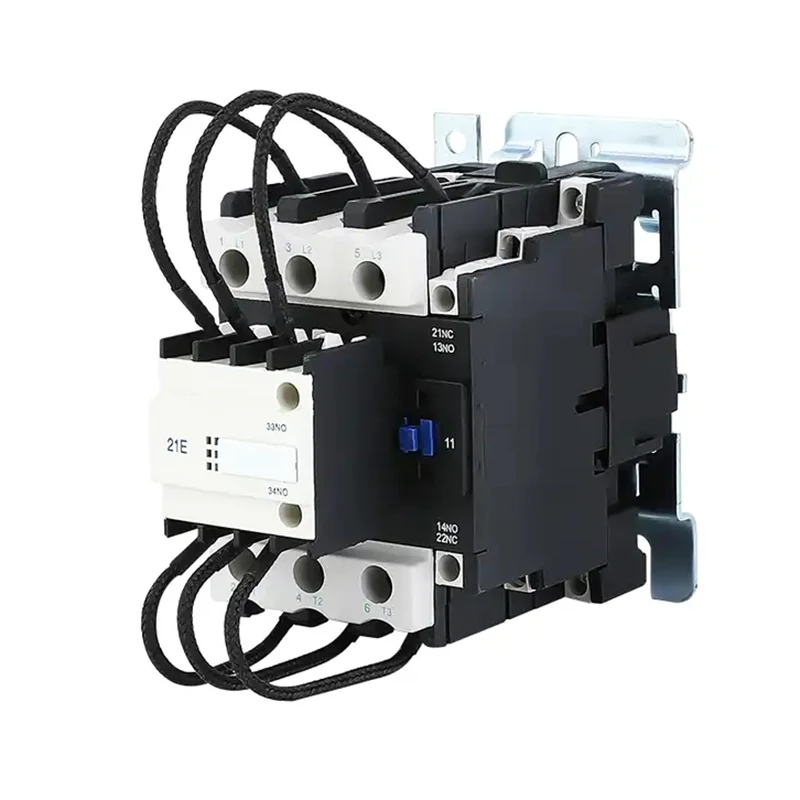

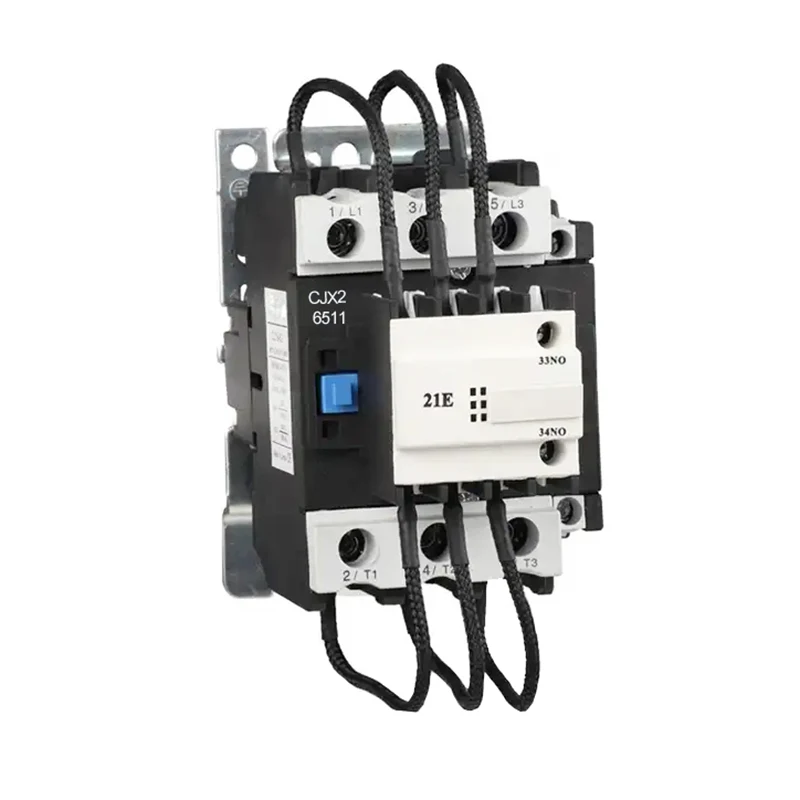

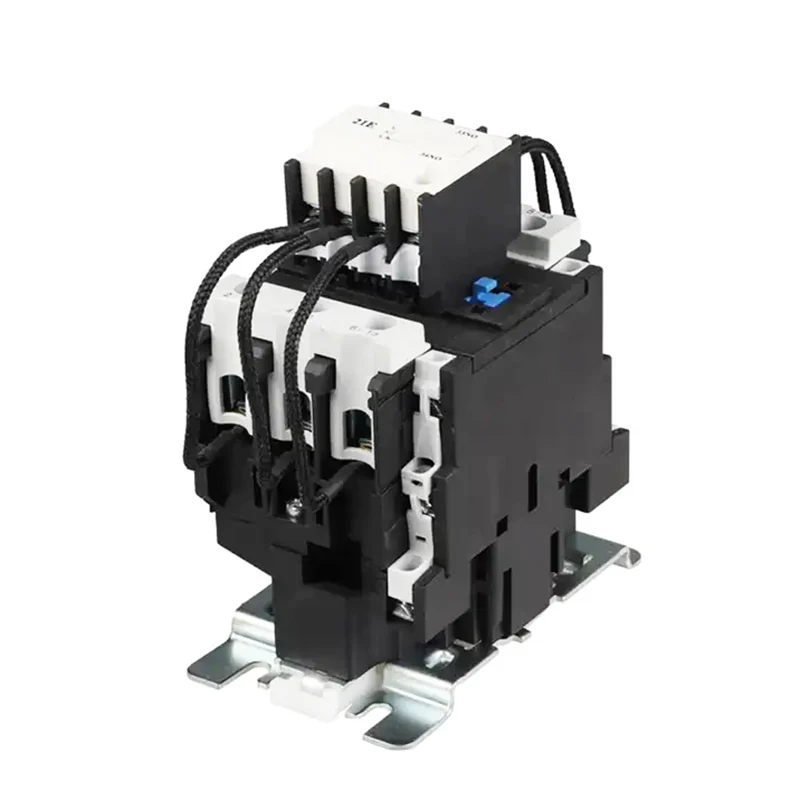

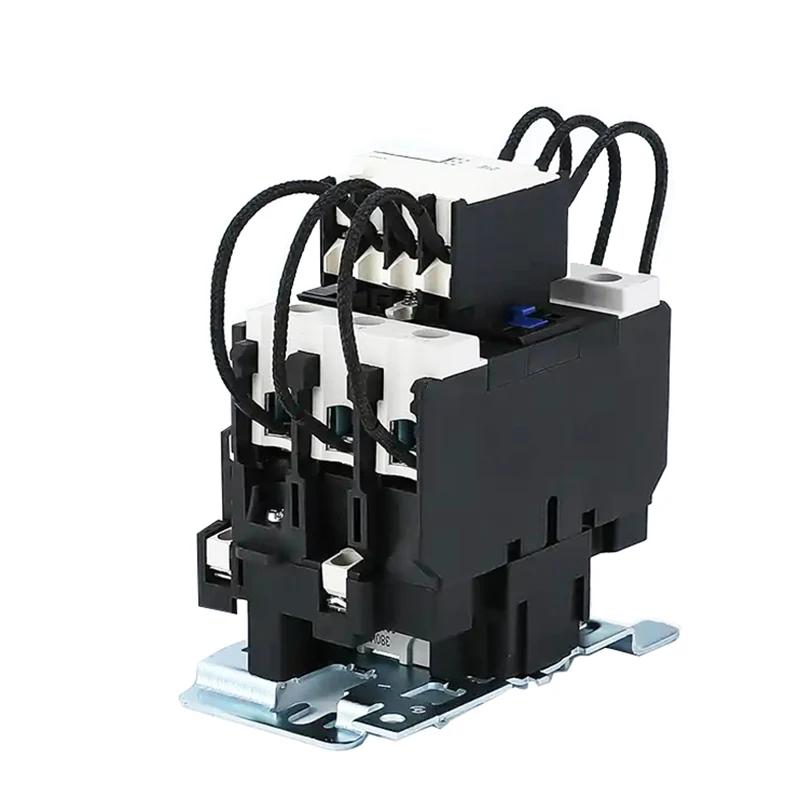

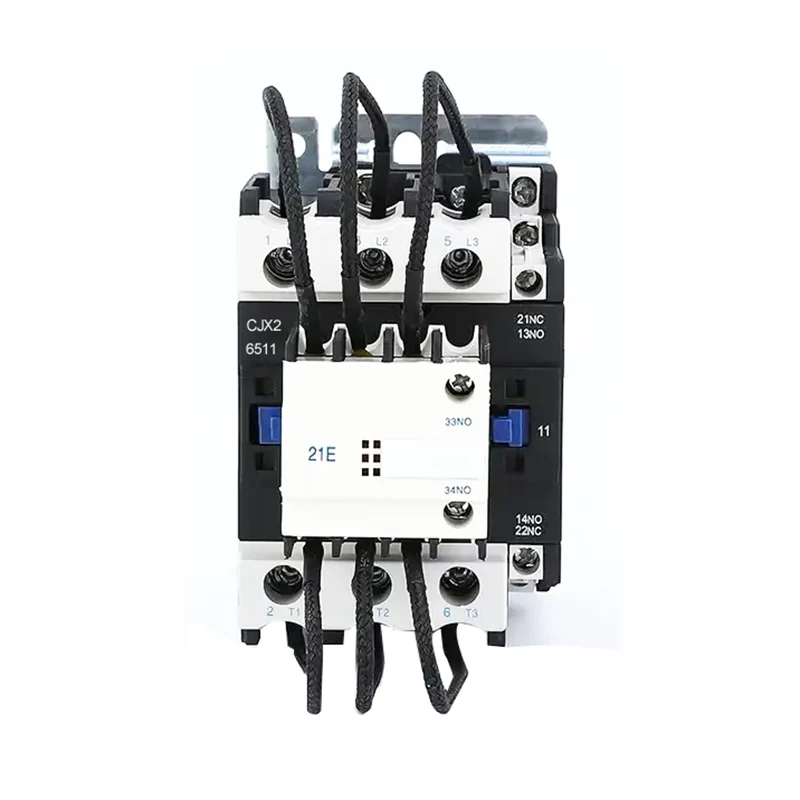

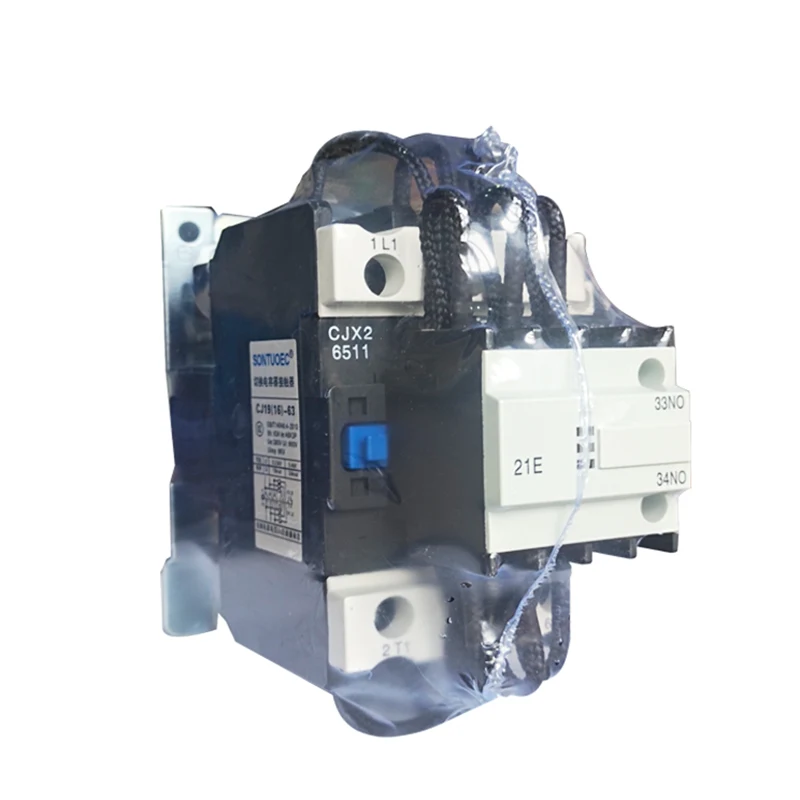

Контактор типу SCJ19 Контактор типу конденсатора використовується в мережі живлення змінного струму 50 Гц або 60 Гц, до 380 В, для експлуатації або комутації пристрою управління конденсатором LV в ланцюзі реактивної живлення LV. За допомогою антисюрського пристрою це може зменшити вплив закриття сплеску та запобігти перевантаженню як розриву.

Принцип операції

Принцип роботи магнітного контактора змінного струму заснований на електромагнітній індукції та магнітній силі. Коли котушка під напругою, магнітне поле генероване залізним ядром і закриває контакти, тим самим відкриваючи ланцюг. Коли котушка знежирюється, магнітне поле зникає, залізне ядро ​​скидається під дією пружини, контакт розбивається і схема відключається. Таким чином, магнітний контактор змінного струму реалізує управління ланцюгом змінного струму.

Структура та склад

Магнітний контактор змінного струму в основному складається з таких частин:

Електромагнітна система: включає такі компоненти, як котушка, ядро ​​та арматура, які є ключовими частинами для генерування магнітного поля та магнітної дії.

Система контактів: Включає основний контакт та допоміжний контакт, які використовуються для вмикання та вимкнення ланцюга. Основні контакти зазвичай використовуються для перенесення більших струмів, тоді як допоміжні контакти використовуються для реалізації різних функцій управління.

Пристрій гасіння дуги: використовується для гасіння дуги, коли контакт відключений, що запобігає пошкодженню дуги контакту.

Інші компоненти: такі як пружини, дужки, корпуси тощо, використовуються для виправлення та підтримки компонентів для забезпечення нормальної роботи контактора.

Особливості структури

1. Контактор, зібраний з поточним обмеженим опором, здатний обмежити перехід вимикання в межах допустимого значення.

2. Контактор має безпосередньо діючу структуру подвійного розриву, діючий механізм є спритним, легко перевірити вручну, компактну структуруконвенцію для заміни контактів.

3. Блок клеми -проводу, захищений кришкою, безпечним та надійним.

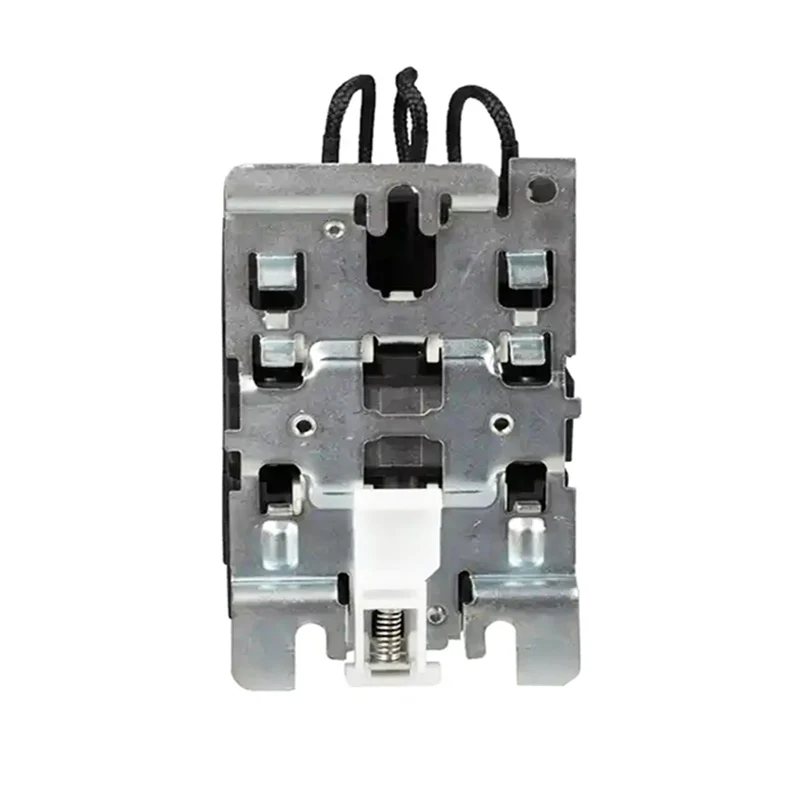

4. Це може бути встановлено гвинтами або на стандартній рейці 35/75 мм.

Умови роботи та встановлення

(1) Температура навколишнього середовища: -5 ℃- +40 ℃, середня температура не повинна бути вище +35 ℃ за 24 години.

(2. У найнижчому середньому місяці найнижча температура + 25 ℃ У середньому з максимальною відносною вологістю становить 90%, і враховуючи зміну температури і трапляється через продукт на поверхні гелю.

(3) висота не вище 2000 м при встановленні.

(4) Клас забруднення: 3 клас

(5) Клас встановлення: III

(6) Установка встановлення: Монтажна поверхня та нахил вертикальної площини не більше ± 5 °, і немає суттєвого впливу та вібрації, що трясуть місце.

Основні особливості

Надійна робота: Магнітний контактор змінного струму виготовлений з високоякісних матеріалів та вдосконаленого виробничого процесу, який має високу надійність та стабільність.

Довгий термін служби: контактна система виготовлена ​​з стійких до зносу матеріалів, які можуть витримати великі струми та напруги, продовжуючи термін служби.

Простий у обслуговуванні: Конструкція розумно розроблена, проста для розбирання та ремонту, зменшуючи витрати на технічне обслуговування.

Різні специфікації: Для задоволення потреб різних користувачів магнітний контактор змінного струму має різноманітні технічні характеристики та моделі на вибір, включаючи різні рівні поточного, рівні напруги та допоміжні конфігурації контактів.
