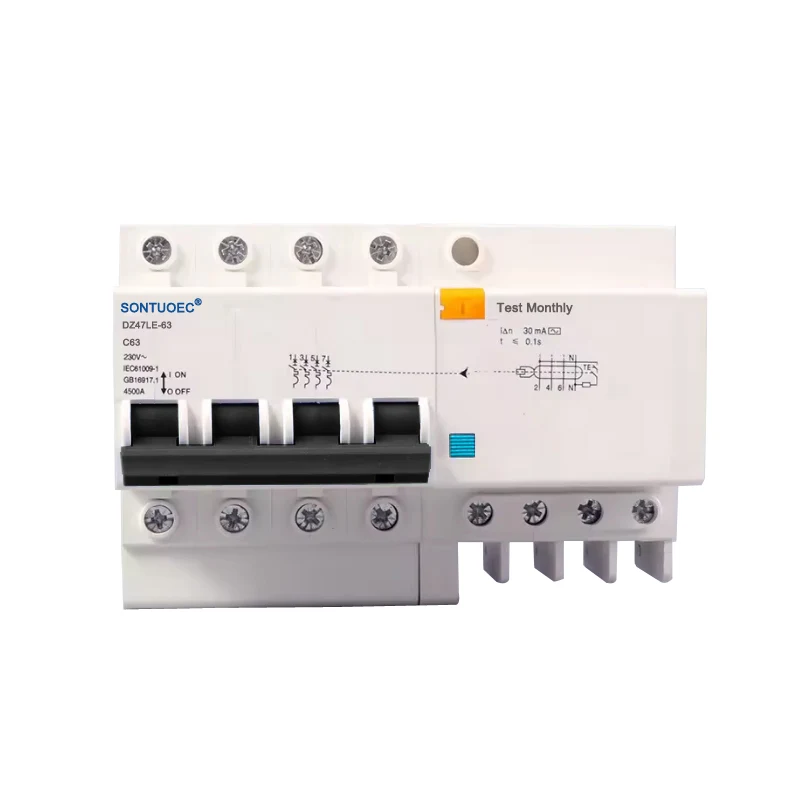

4P RCBO типу змінного струму

Тип 4P RCBO AC — це 4-полюсний автоматичний вимикач, який поєднує в собі функції захисту від залишкового струму та захисту від надструму, спеціально розроблений для ланцюгів змінного струму (AC). Він може автоматично відключити джерело живлення, коли в ланцюзі виявлено залишковий струм (тобто струм витоку), щоб запобігти електричним пожежам і нещасним випадкам із ураженням електричним струмом. У той же час він також має функцію захисту від перевантаження по струму, яка може автоматично відключити джерело живлення в разі перевантаження або короткого замикання в ланцюзі, щоб захистити безпеку ланцюга та обладнання.

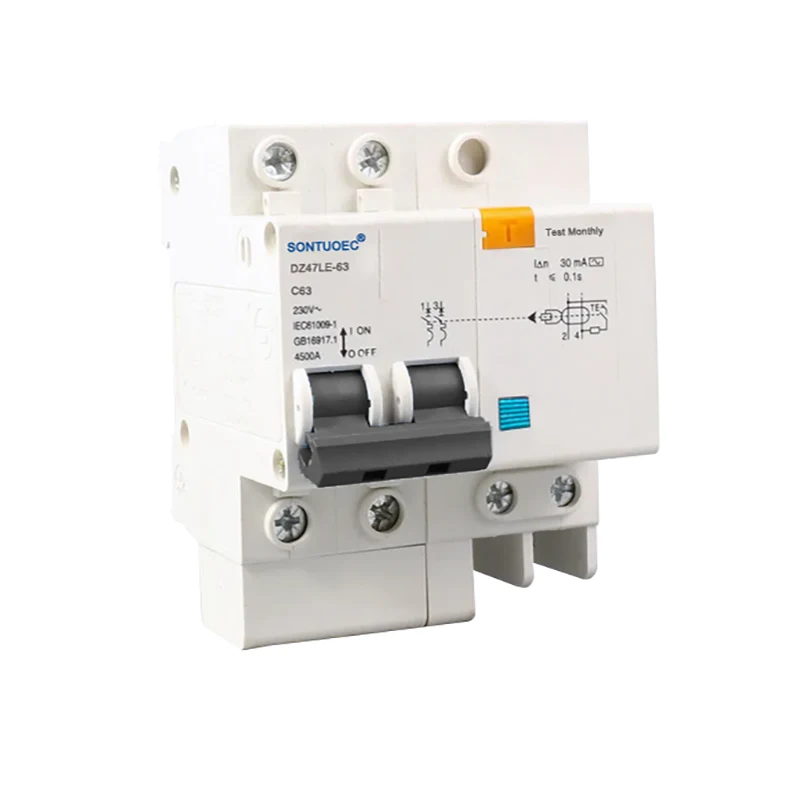

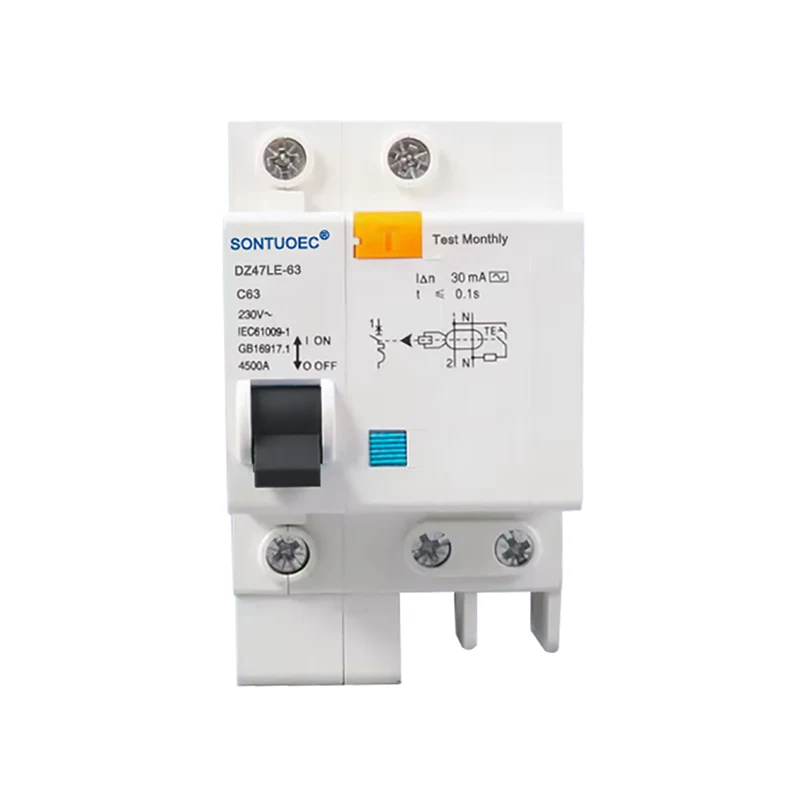

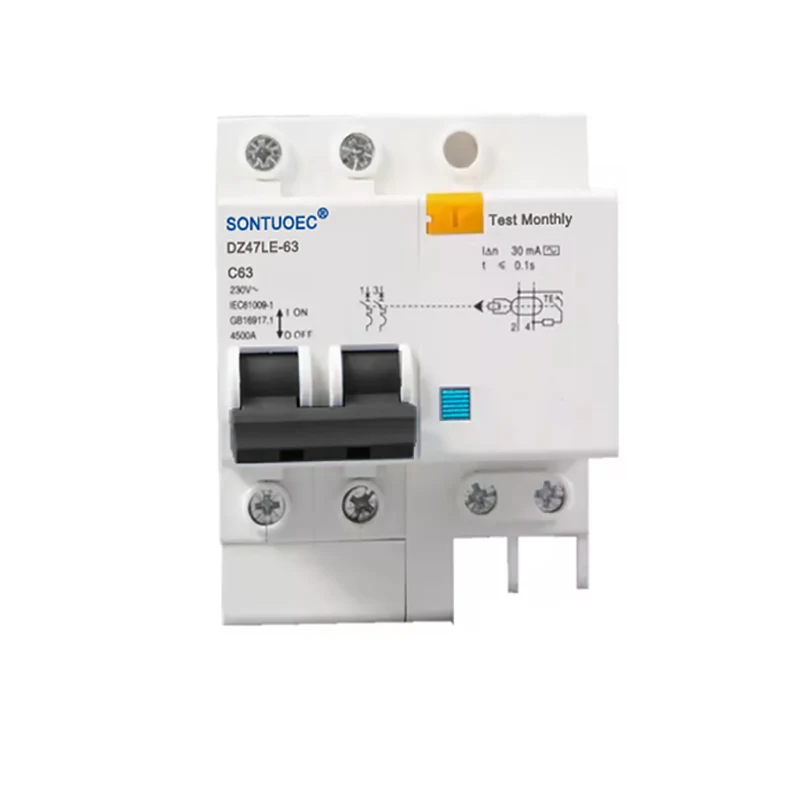

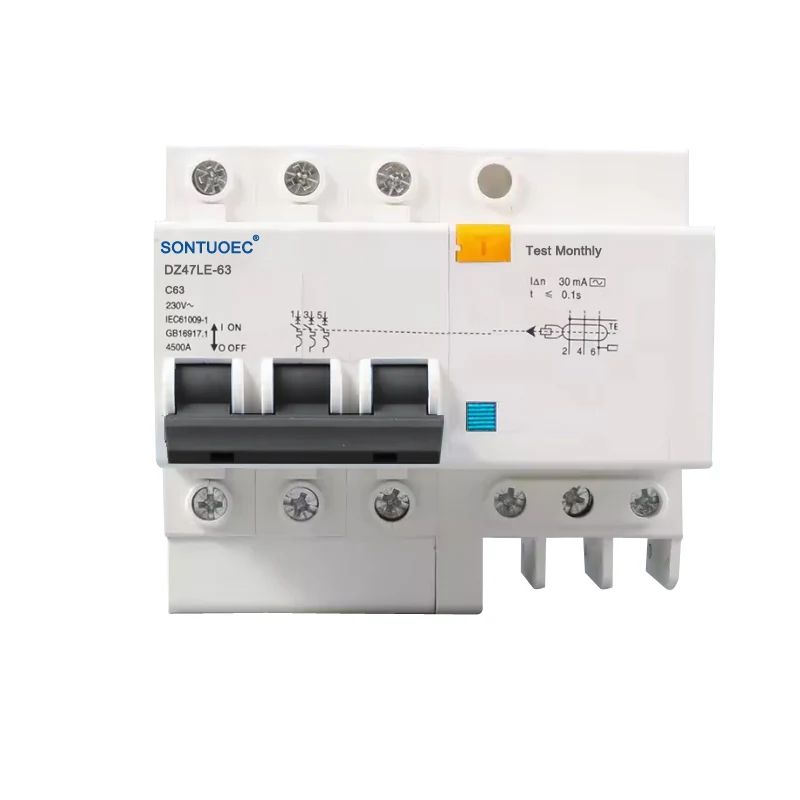

Модель:DZ47LE-63

Надіслати запит

Опис продукту

назва	Залишковий автоматичний вимикач із захистом від надструму
особливості	захист від перевантаження/короткого замикання/витоку
Полюс №	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Розривна здатність	3кА,4,5КА,6КА
Номінальний струм (A)	6А,10А,16А,20А,25А,32А, 40А,63А
Номінальний залишковий робочий струм:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Номінальна напруга (В)	240/415 В
установка	типу DIN-рейка
стандарт	IEC61009-1, GB16917-1
атестація	CE

Принцип дії

Принцип роботи 4P RCBO типу AC базується на векторній сумі струмів і на електромагнітних принципах. Коли струми в ланцюзі на пожежному (L) і нульовому (N) проводах не рівні за величиною, векторна сума струмів у первинній стороні ланцюга трансформатора не дорівнює нулю, що створює індуковану напругу в котушці вторинної сторони. Ця індукована напруга додається до електромагнітного реле, генеруючи струм збудження, який створює зворотну силу розмагнічування. Коли струм замикання досягає значення робочого струму RCBO, ця зворотна сила розмагнічування призведе до того, що якір всередині електромагнітного реле від’єднається від ярма, штовхаючи робочий механізм діяти та відключати ланцюг струму замикання.

Електронний автоматичний вимикач із захистом від витоку на землю серії DZ47LE-63 підходить для однофазного житлового ланцюга змінного струму 50 Гц/60 Гц, номінальної напруги 230 В та номінального струму 6 A ~ 63 A; 400 В для трифазного ланцюга змінного струму 50 Гц/60 Гц. Він може захистити схему від перевантаження та короткого замикання. Цей продукт має такі переваги, як невеликий об’єм, висока відключаюча здатність, провід під напругою та нульова лінія відрізаються одночасно, що також захищає людину від витоку електричного струму у випадку протипожежного дроту та нульової лінії.

Він відповідає стандарту IEC61009-1, GB16917.1.

Особливість:

1). Забезпечує захист від ураження електричним струмом, замикання на землю, струму витоку;

2). Забезпечує захист від перевантаження, короткого замикання та перенапруги;

3). Невеликий об'єм, висока розривна здатність; струмоведучий провід і нульова лінія обриваються одночасно;

4). Невеликий розмір і вага, простий монтаж і підключення, висока і довговічна продуктивність

5). Захищає від неправильного відключення, спричиненого миттєвою напругою та струмом.

Особливості та переваги

Багатофункціональний захист: 4P RCBO типу AC поєднує захист від залишкового струму та захист від надструму, щоб забезпечити повний захист ланцюгів та обладнання.

Висока чутливість: високочутливий захист від раптової дії або повільного зростання залишкового синусоїдального змінного струму забезпечує розв’язку.

Широкий діапазон застосування: підходить для ланцюгів змінного струму в побутових, промислових і комерційних системах розподілу електроенергії, особливо для проводки один вогонь-один-нуль.

Простий в установці та обслуговуванні: розумний конструктивний дизайн, простий у встановленні та в той же час легкий у проведенні технічного обслуговування та капітального ремонту.

Сценарії застосування

4P RCBO типу AC широко використовується для захисту ланцюга змінного струму в будинках, офісах, комерційних приміщеннях і промислових об'єктах. Він особливо підходить для додатків, що вимагають захисту як протипожежних, так і нульових проводів, наприклад, ланцюги освітлення, розетки та захист такого обладнання, як двигуни.
