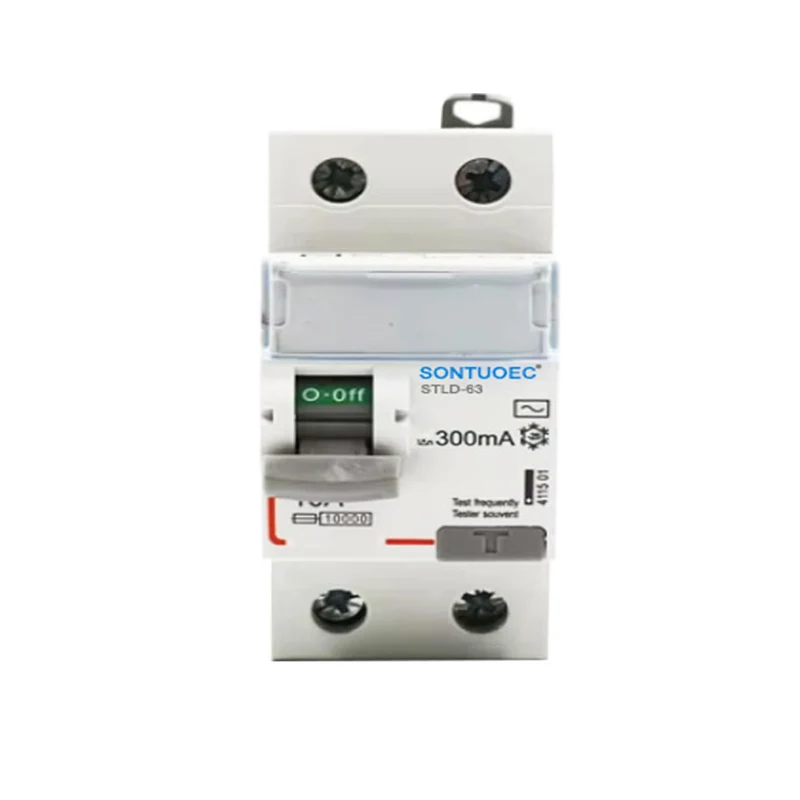

2p 63A/30MA RCD AC Тип

Принцип експлуатації типу RCD AC 2P 63A/30MA базується на трансформаторі залишкового струму. Коли незбалансований струм (тобто витік) відбувається в електричній системі, трансформатор залишкового струму виявляє цей незбалансований струм і генерує магнітний потік, пропорційний струму витоку. Цей магнітний потік запускає внутрішній механізм вивільнення RCD, внаслідок чого RCD швидко відрізає джерело живлення.

Надіслати запит

Опис продукту

Модель:	Електромагнітний тип; Електронний тип
Стандартний	IEC 61008-1
Залишкові поточні характеристики:	І, і

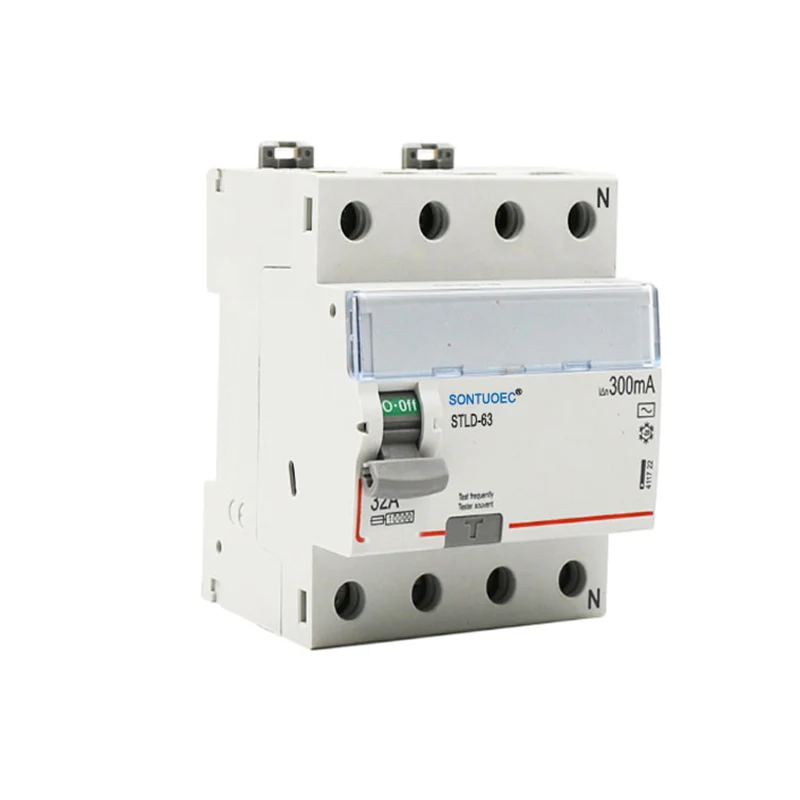

Полюс №:	2p, 4p
Оцінений струм:	16a, 25a, 32a, 40a, 63a;
Номінальна напруга:	230/400 В змінного струму
Оцінка частоти:	50/60 Гц
Оцінений залишковий робочий струм iΔN:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Оцінений залишковий неопераційний струм i ΔNo:	≤0,5iΔN
Оцінений умовний струм короткого замикання Inc:	6000a
Оцінка умовного залишкового короткого замикання Поточний iΔc:	6000a
Тривалість тривалості:	Миттєвий трипінг ≤0,1сек
Залишкова діапазон потік:	0,5iΔN ~ iδn
Електромеханічна витривалість:	4000 циклів
Кріплення крутного моменту:	2,0 нм
Термінал з'єднання:	Гвинтовий клемна клема стовпа з затискачем

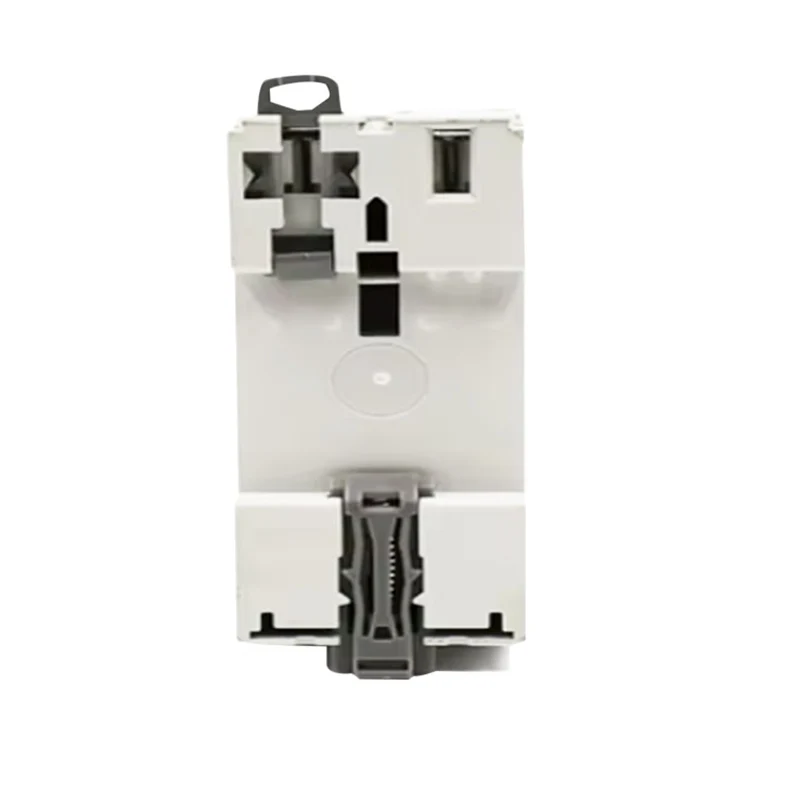

Установка:	35 мм DIN -залізничний монтаж

Основна концепція

 2p: вказує на те, що цей RCD (залишковий струм пристрою)-це біполярний перемикач, тобто він може одночасно керувати відключенням двох рядків. Ця конструкція зазвичай використовується там, де одночасно потрібно відрізати як фазу, так і нульові лінії, щоб гарантувати, що ланцюг може бути повністю відрізаний у разі витоку або несправності, запобігаючи аварій безпеці, таких як електричний струм або електричні пожежі.

 63a: вказує на те, що RCD оцінюється в 63 ампер. Номінальний струм - це максимальне значення струму, яке RCD може нести постійно, не спричиняючи перегріву або пошкодження. У практичних застосуванні відповідний рейтинговий струм повинен бути обраний відповідно до навантаження електричної системи.

 30ma: вказує на те, що струм дії витоку цього RCD становить 30 мА. Струм дії витоку - це мінімальне значення струму, при якому RCD виявляє струм витоку і запускає дію. Коли струм витоку в електричній системі перевищує це значення, RCD швидко відрізає джерело живлення для захисту особистої безпеки та запобігання аварій, таких як електричні пожежі.

 RCD: Пристрій залишкового струму - це електричний пристрій безпеки, який використовується для виявлення залишкового струму (тобто струму витоку) в електричній системі та відрізання джерела живлення. Він широко використовується в різних електричних системах низької напруги для забезпечення комплексного захисту електричного обладнання та персоналу.

 Тип змінного струму: вказує на те, що цей RCD підходить для систем змінного струму (AC). Змінний струм (AC) є поширеним способом передачі електроенергії і характеризується періодичними змінами напрямку напруги та струму порівняно з постійним струмом (постійний струм). Тому при виборі RCD слід вибирати відповідну модель на основі типу електричної системи (AC або постійного струму).

1. Захист захисту від несправності землі/струму витоку та функції ізоляції

2. Низький струм короткого замикання витримує потужність

3. Викладається до кінцевого та штифта/вилки типу шинки

4. Оснащений клемами, захищеними пальцями

5. Автомічно відключайте схему, коли відбувається струм несправності/витоку землі, і перевищує номінальну чутливість

6. Відділ живлення та напруги лінії, а також від зовнішніх перешкод, коливання напруги. ---------- Провід підключення великого розміру (кабель з'єднання 35 мм)

2P 63A/30mA RCD AC Type
